第二章 2.1 基本立体的视图
第二章 2.1 基本立体的视图

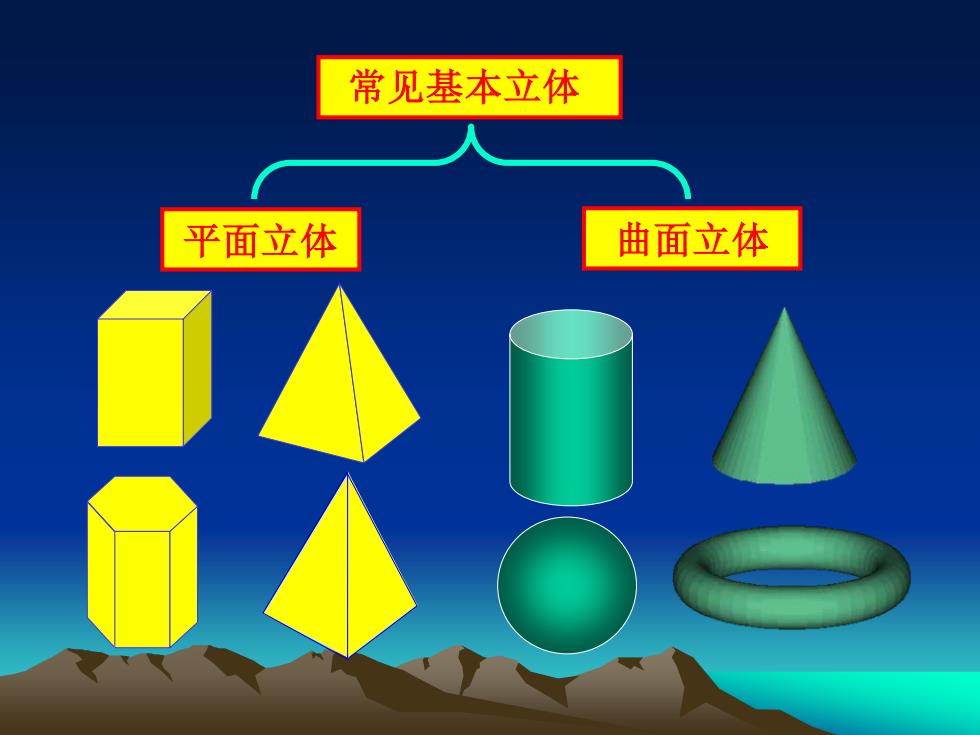

常见基本立体 平面立体 曲面立体
常见基本立体 平面立体 曲面立体
第一节立体三视图的形成 YH V面不动 H面绕0X轴下旋90° ◆正投影 主视图 W面绕0Z轴右旋90 水平投影 俯视图 ↓ 侧投影 侧视图 一平面上的三视图 三视图可不画投影轴
第一节 立体三视图的形成 X Y Z O V H W Z X YH O ◆ 正 投 影 ◆ 水平投影 ◆ 侧 投 影 俯视图 侧视图 主视图 V面不动 H面绕OX轴下旋90 W面绕OZ轴右旋90 同一平面上的三视图 三视图可不画投影轴
主祝图 左视图 ★三视图位置 以主视图为基准 恒 俯视图在主视图正下方 长 宽 左视图在主视图正右方 大 度量对应关系 主视图一一长、高 俯视图 俯视图一一长、宽 职 侧视图 一一宽、高 主视图 俯视图一一长 长对正 俯视图 左视图 宽 宽相等 三等原则 主视图 左视图一一高 高平齐
★ 三视图位置 以主视图为基准 俯视图在主视图正下方 左视图在主视图正右方 ★ 度量对应关系 主视图——长、高 俯视图——长、宽 侧视图——宽、高 主视图、俯视图——长 俯视图、左视图——宽 主视图、左视图——高 长对正 宽相等 高平齐 三等原则
★方向对应关系 主视图 主视图 左视图 I 上 上、下、左、右 左 右 后 前 俯视图 俯视图 前、后、左、右 后 侧视图 左 右 上、下、前、后 前
★ 方向对应关系 主视图 俯视图 侧视图 上、下、左、右 前、后、左、右 上、下、前、后
