第九章 装配图
第九章 装 配 图
本章主要内容 大装配图的作用与内容 大装配图的表达方法 大装配图的尺寸标注 大装配图的编号及明细栏 大装配结构的合理性 大画装配图的方法和步骤 ★读装配图的方法和步骤 大由装配图拆画零件图
★ 装配图的作用与内容 ★ 装配图的表达方法 ★ 装配图的尺寸标注 ★ 装配图的编号及明细栏 ★ 装配结构的合理性 ★ 画装配图的方法和步骤 ★ 读装配图的方法和步骤 ★ 由装配图拆画零件图 本章主要内容

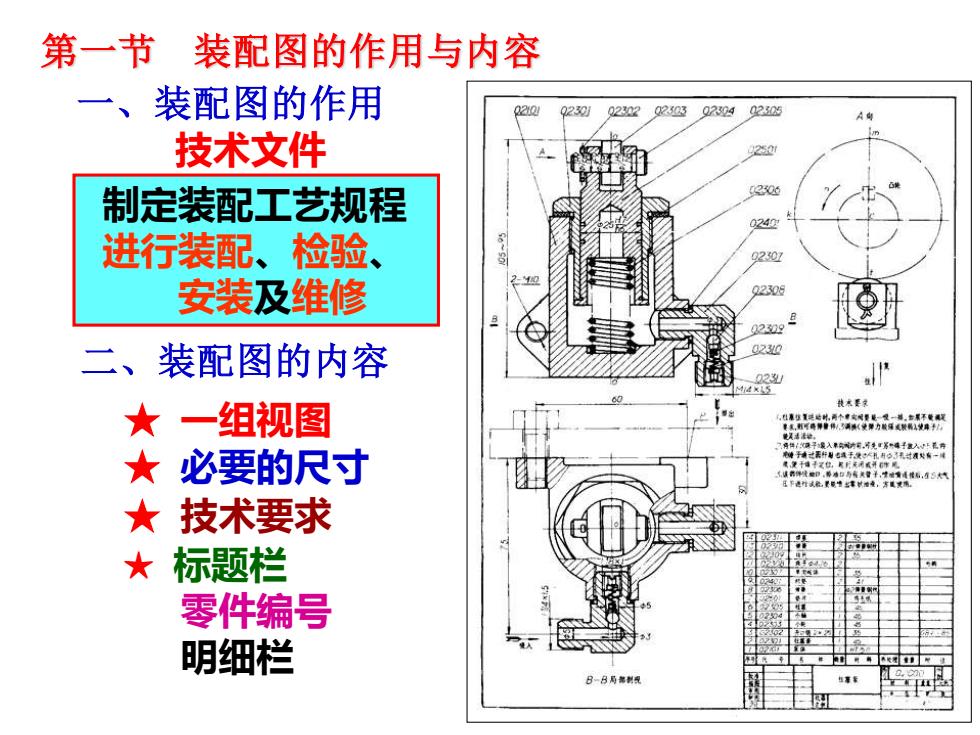

第一节 装配图的作用与内容 一、装配图的作用 0230 020242523Q2402305 A 技术文件 25 制定装配工艺规程 0240 进行装配、检验、 020 安装及维修 020 209 二、装配图的内容 20 ★一组视图 分别 ★必要的尺寸 ★技术要求 ★标题栏 零件编号 明细栏 B-B局第制风
★ 一组视图 ★ 必要的尺寸 ★ 技术要求 ★ 标题栏 零件编号 明细栏 技术文件 一、装配图的作用 二、装配图的内容 第一节 装配图的作用与内容 制定装配工艺规程 进行装配、检验、 安装及维修

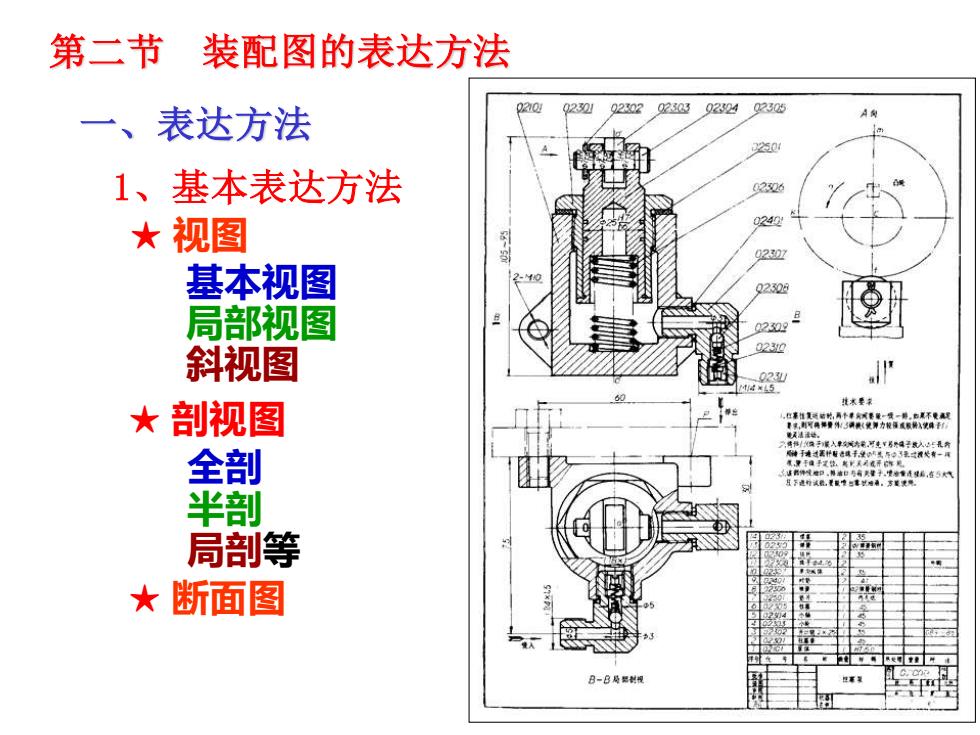

第二节 装配图的表达方法 一、表达方法 023002020230392☒2492305 A到 1、基本表达方法 ★视图 020 基本视图 230 局部视图 0230 斜视图 0239 ★剖视图 的h 全 2发出5 半剖 局剖等 大断面图 B-B局把制视
一、表达方法 1、基本表达方法 ★ 剖视图 ★ 视图 ★ 断面图 基本视图 局部视图 斜视图 全剖 半剖 局剖等 第二节 装配图的表达方法

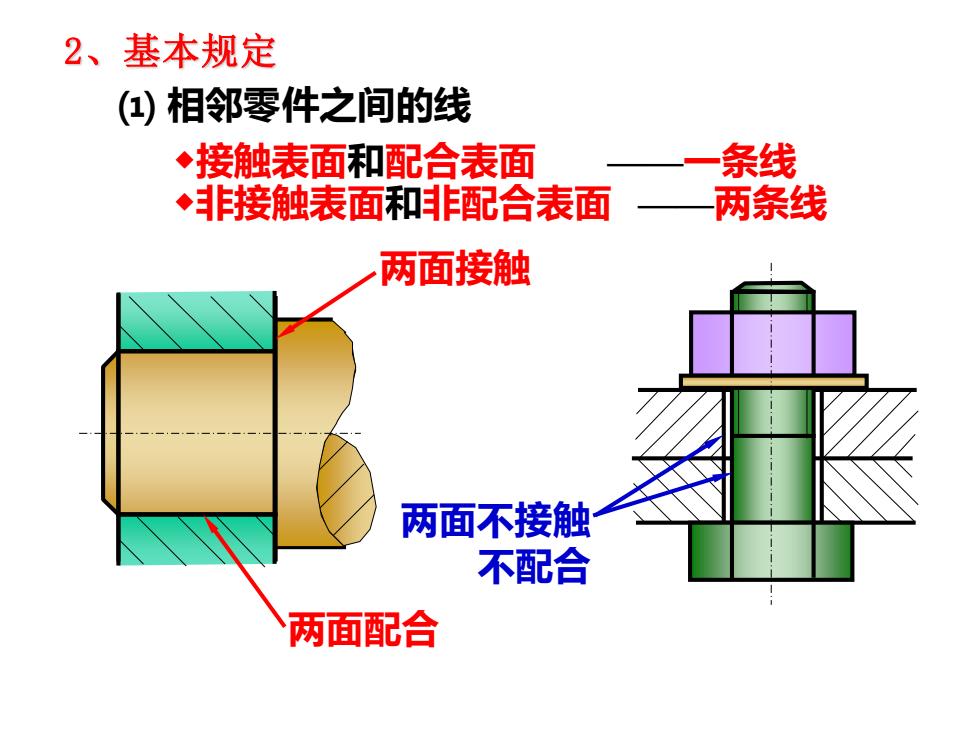

2、基本规定 (1)相邻零件之间的线 ◆接触表面和配合表面 条线 非接触表面和非配合表面 两条线 两面接触 两面不接触 不配合 两面配合
两面接触 两面配合 ⑴ 相邻零件之间的线 2、基本规定 两面不接触 不配合 ◆接触表面和配合表面 ——一条线 ◆非接触表面和非配合表面 ——两条线
