(2)剖面线 ◆两个（或以上）零件邻接时 剖面线的倾斜方向应相反或间隔不同 ◆同一零件在各视图上 剖面线方向和间隔必须一致 (3)标准件和实心轴 ◆剖切面过标准件和实心件轴线 按不剖处理 ◆割切平面垂直于轴线 要画剖面线
⑵ 剖面线 ⑶ 标准件和实心轴 ◆两个(或以上)零件邻接时 剖面线的倾斜方向应相反或间隔不同 ◆同一零件在各视图上 剖面线方向和间隔必须一致 ◆剖切面过标准件和实心件轴线 按不剖处理 ◆剖切平面垂直于轴线 要画剖面线
3、特殊画法 (1)拆卸画法 ①假想地将较大零件拆去 仅画出露出的其余部分的视图 应在视图上标注“拆去××件” 拆去1、2、3、4、5件 o115 60 398 20
①假想地将较大零件拆去 仅画出露出的其余部分的视图 ⑴ 拆卸画法 3、特殊画法 拆去1、2、3、4、5件 应在视图上标注“拆去××件

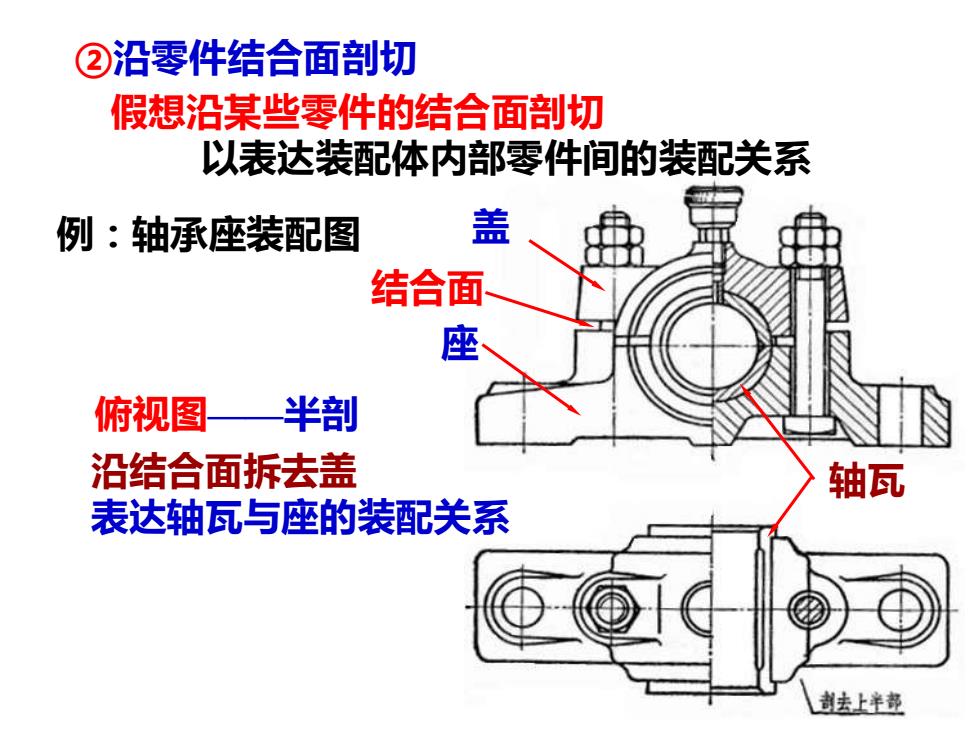

②沿零件结合面剖切 假想沿某些零件的结合面剖切 以表达装配体内部零件间的装配关系 例：轴承座装配图 结合面 座 俯视图— 半剖 沿结合面拆去盖 轴瓦 表达轴瓦与座的装配关系 去上羊都
俯视图——半剖 假想沿某些零件的结合面剖切 以表达装配体内部零件间的装配关系 ②沿零件结合面剖切 沿结合面拆去盖 表达轴瓦与座的装配关系 盖 结合面 座 轴瓦 例：轴承座装配图
例：齿轮泵装配图 左视图一 半剖 泵体与盖的结合面 沿结合面拆去盖 表达齿轮啮合和油孔 A-A 68的 6/ 8 E 2 17
例：齿轮泵装配图 泵体与盖的结合面 左视图——半剖 沿结合面拆去盖 表达齿轮啮合和油孔

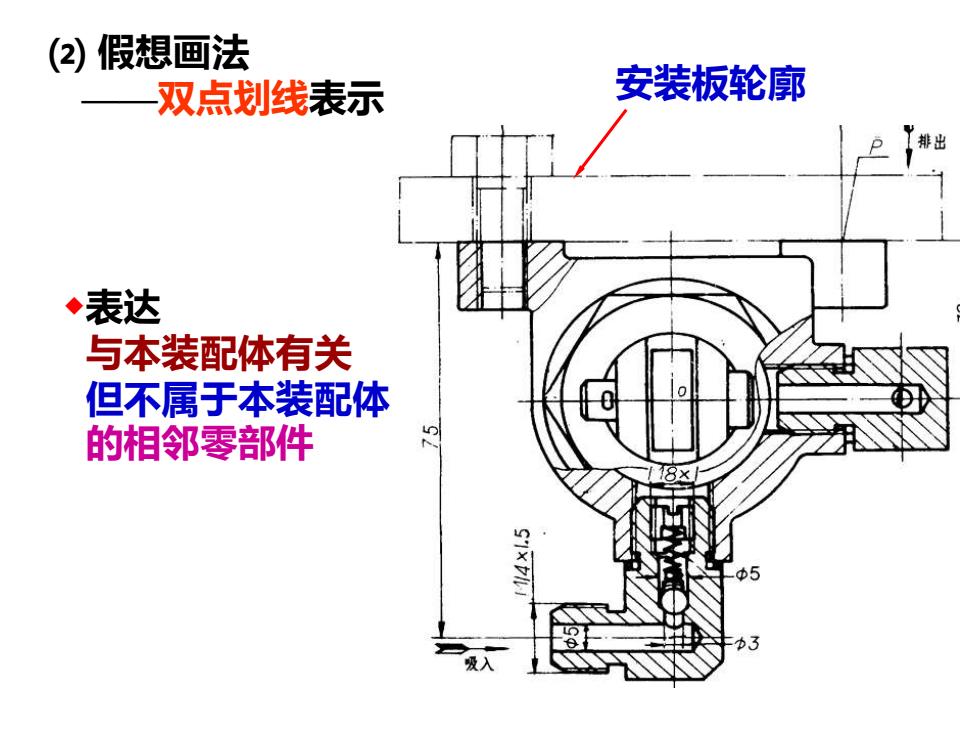

(2)假想画法 双点划线表示 安装板轮廓 排出 ◆表达 与本装配体有关 但不属于本装配体 的相邻零部件
⑵ 假想画法 ——双点划线表示 ◆表达 与本装配体有关 但不属于本装配体 的相邻零部件 安装板轮廓
