◆表达 运动机件的极限位置 摆杆极限 位置轮廓
摆杆极限 位置轮廓 ◆表达 运动机件的极限位置
例：齿轮泵装配图 60 2x6/ 13 12 540 H特 7 11 10 扳手极限位置轮廓 安装板轮廓 螺栓、螺母轮廓
例：齿轮泵装配图 扳手极限位置轮廓 螺栓、螺母轮廓 安装板轮廓
(3)简化画法 ◆零件的工艺结构 垫圈厚度夸大 倒角、圆角、退刀槽、 凸台、凹坑、沟槽等 倒角、退 可不画 刀槽不画 ◆若干相同零件或部件 可只详细画出一处 其余用点划线画出中心位置 ◆滚动轴承、螺栓连接等 滚动轴承 可采用简化画法 简化画法 薄垫片厚度 (4)夸大画法 小间隙等 圆角不画 可适当夸大
⑶ 简化画法 ⑷ 夸大画法 ◆零件的工艺结构 倒角、圆角、退刀槽、 凸台、凹坑、沟槽等 可不画 薄垫片厚度 小间隙等 可适当夸大 ◆滚动轴承、螺栓连接等 可采用简化画法 倒角、退 刀槽不画 垫圈厚度夸大 滚动轴承 简化画法 ◆若干相同零件或部件 可只详细画出一处 其余用点划线画出中心位置 圆角不画
(⑤)单独表达某个零件 装配图中 件1K 某零件形状未表示清楚 可单独画出其某个视图 必须标明投影方向 在该视图上方注出 该零件序号 投影方向 如左图中：件1K、件3K 件3K (6)展开画法（见书P400) 常用于传动系统装配图 同时表示装配和传动关系
装配图中 ⑹ 展开画法（见书P400 ） 件1K 件3K 某零件形状未表示清楚 可单独画出其某个视图 必须标明投影方向 在该视图上方注出 该零件序号 投影方向 如左图中： 件1K、件3K 常用于传动系统装配图 同时表示装配和传动关系 ⑸ 单独表达某个零件

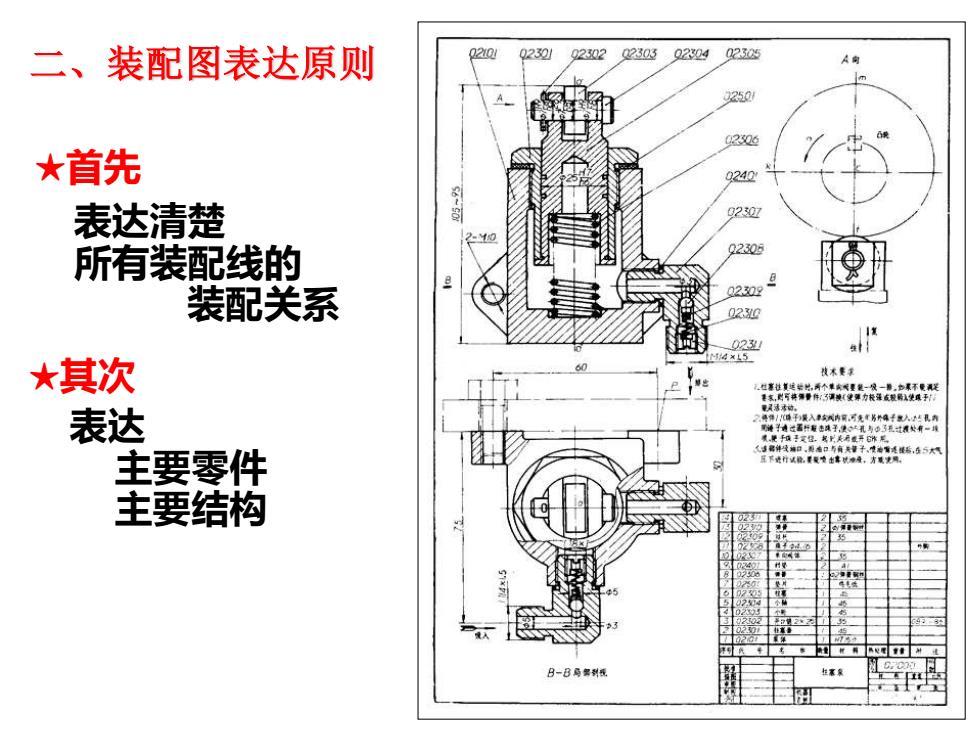

二、装配图表达原则 Q20 0230023022303Q204023@5 0250 2329 ★首先 表达清楚 020 所有装配线的 装配关系 0230 023型 ★其次 分 表 主要零件 主要结构 B-B弱密酬线
二、装配图表达原则 ★其次 ★首先 表达清楚 所有装配线的 装配关系 表达 主要零件 主要结构
