平面立体 曲面立体 基本形状 视图表达 立体 和 形体大小 尺寸标注
平面立体 曲面立体 立体 基本形状 和 形体大小 视图表达 尺寸标注
第二节尺寸标注基本知识 一、尺寸标注的基本要求 ★正确 符合国家标准的有关规定 ★完全 标注所需要全部尺寸 不遗漏、不重复 ★清晰 尺寸布置整齐、清晰 便于阅读 大合理 标注的尺寸要符合设计要求及工艺要求
一、尺寸标注的基本要求 ★ 正确 ★ 完全 符合国家标准的有关规定 标注所需要全部尺寸 不遗漏、不重复 ★ 清晰 尺寸布置整齐、清晰 便于阅读 ★ 合理 标注的尺寸要符合设计要求及工艺要求 第二节 尺寸标注基本知识
二、基本知识 (GB/T4458.4-2003、GB/T16675.2-1996) 1.基本规则 (1)所注尺寸值一一机件实际大小 一与图形大小及绘图准确性无关 (2)所注尺寸（含技术要求和其它说明)一一毫米 不需标注代号和名称 采用其它单位一一须注明相应的计量单位和名称 (3)所注尺寸一一图示机件的最后完工尺寸 否则应另加说明
二、基本知识 （GB/T 4458.4-2003、GB/T 16675.2-1996） 1. 基本规则 ⑴ 所注尺寸值——机件实际大小 ⑵ 所注尺寸（含技术要求和其它说明）——毫米 不需标注代号和名称 ⑶ 所注尺寸——图示机件的最后完工尺寸 ——与图形大小及绘图准确性无关 采用其它单位——须注明相应的计量单位和名称 否则应另加说明
(④)每个尺寸 般只标注一次 标注在反映该结构最清晰的图形上 (⑤)尺寸配置合理 功能尺寸直接注出 同一要素的尺寸应尽可能集中标注 尽量避免在虚线上标注尺寸
⑷ 每个尺寸 ——一般只标注一次 ——标注在反映该结构最清晰的图形上 ⑸ 尺寸配置合理 功能尺寸直接注出 同一要素的尺寸应尽可能集中标注 尽量避免在虚线上标注尺寸

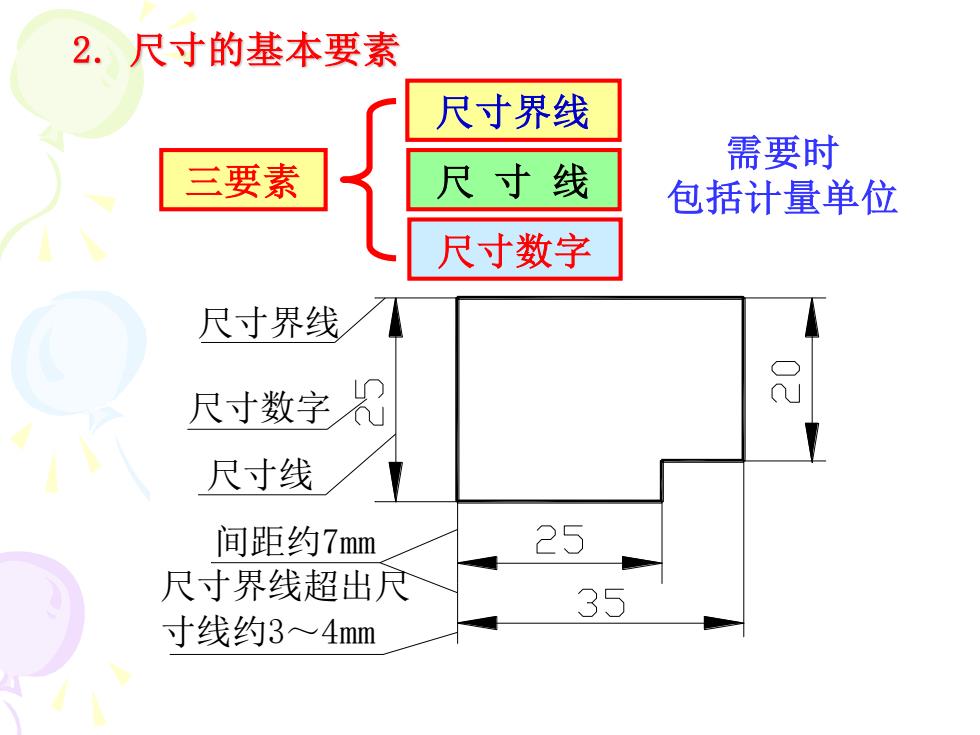

2.尺寸的基本要素 尺寸界线 需要时 三要素 尺寸线 包括计量单位 尺寸数字 尺寸界线 尺寸数字 界 8 尺寸线 间距约mm 25 尺寸界线超出尺 35 寸线约3~4mm
2. 尺寸的基本要素 尺寸数字 尺寸线 尺寸界线 尺寸界线超出尺 寸线约3～4mm 间距约7mm 三要素 需要时 包括计量单位 尺寸界线 尺 寸 线 尺寸数字
