08 第三章 机件的表达方法
08 第三章 机件的表达方法

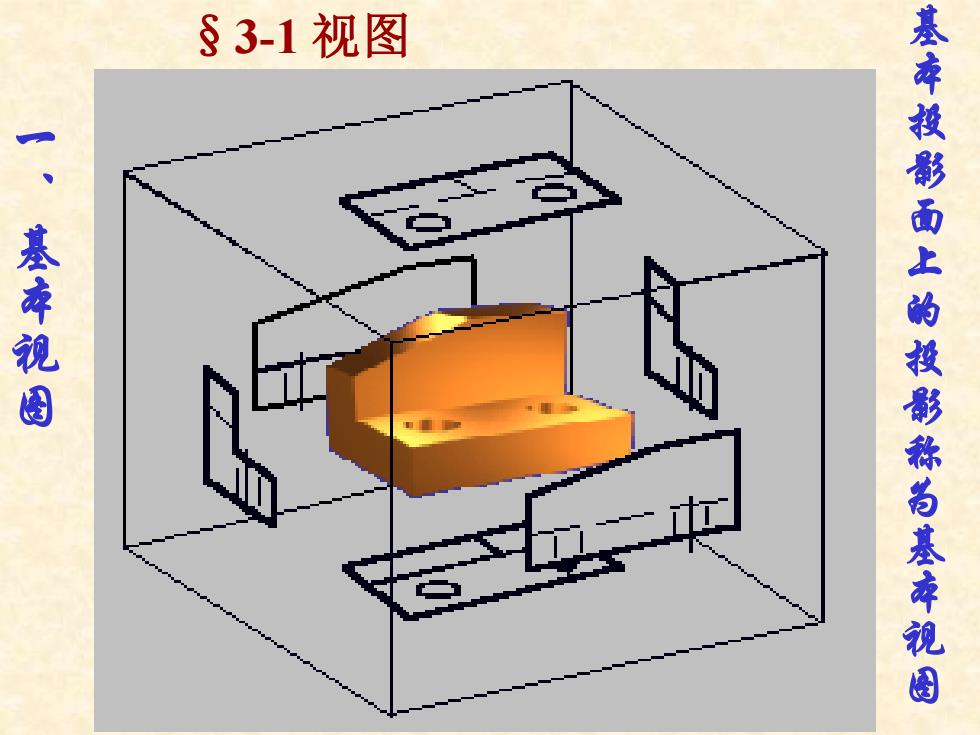

一、基本视图 § 3 -1 视图 基本投影面上的投影称为基本视 右视图 图 仰视图 后视图
一、基本视图 § 3 -1 视图 基本投影面上的投影称为基本视 右视图 图 仰视图 后视图

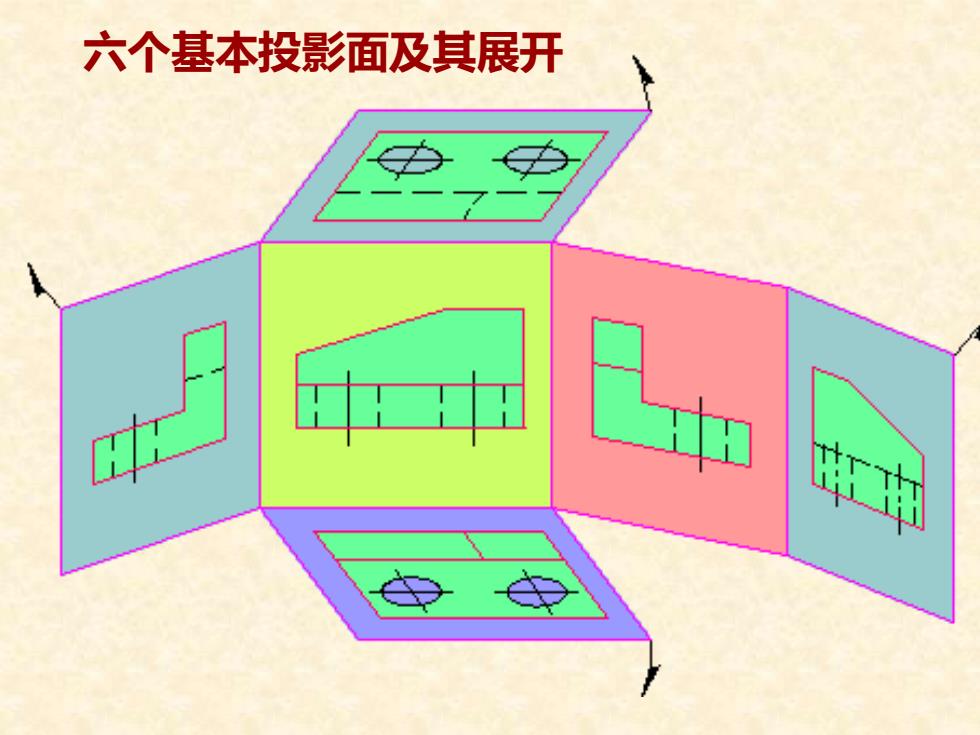

六个基本投影面及其展开
六个基本投影面及其展开
按照投影关系配置， 不注视图名称 六个基本视图及其配置
按照投影关系配置， 不注视图名称 六个基本视图及其配置
向视图是可以自由配置的视图，但向视图必须要进行标注。 A C B B C 二、向 视 图 A
向视图是可以自由配置的视图，但向视图必须要进行标注。 A C B B C 二、向 视 图 A
