压紧杆的三视图
压紧杆的三视图
压紧杆斜视图的形成
压紧杆斜视图的形成
压紧杆的斜视图和局部视图的配置形式 波浪线： 断裂线的投影 向不平形于基本投 影面的平面投影所得 到的视图称为斜视图 轮廓线封闭的 完整结构
压紧杆的斜视图和局部视图的配置形式 波浪线： 断裂线的投影 向不平形于基本投 影面的平面投影所得 到的视图称为斜视图 轮廓线封闭的 完整结构
压紧杆的斜视图和局部视图的配置形式 A C C B C B C A B 斜视图和局部视图间的区别： 1. 投影面 2. 视图的完整性 3. 图的标注
压紧杆的斜视图和局部视图的配置形式 A C C B C B C A B 斜视图和局部视图间的区别： 1. 投影面 2. 视图的完整性 3. 图的标注

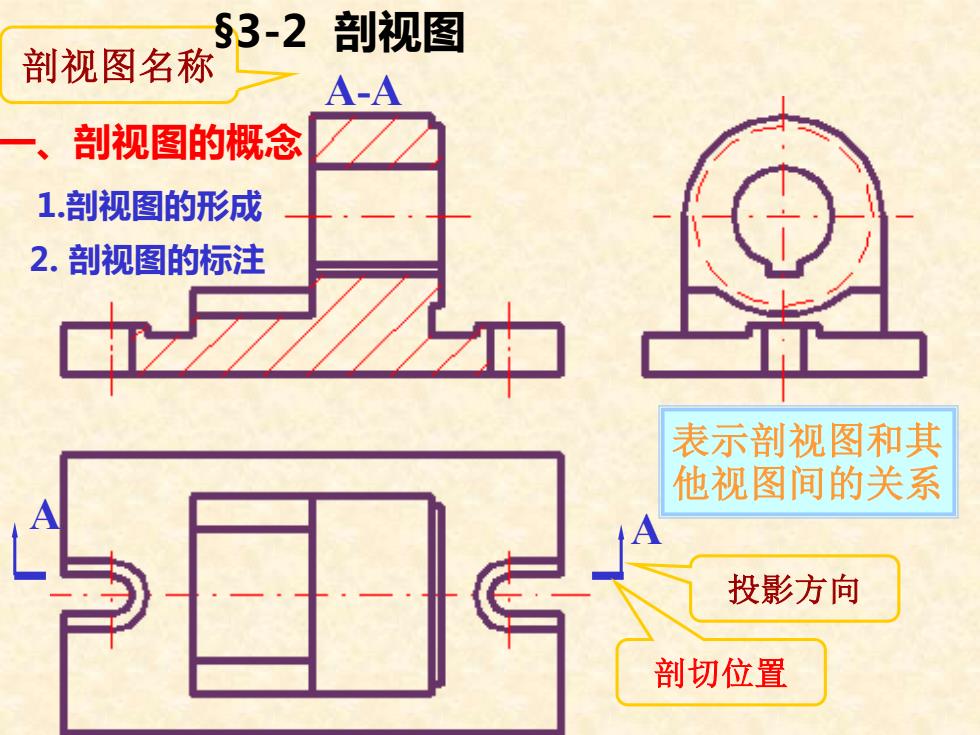

A A A-A 剖切位置 投影方向 剖视图名称 2. 剖视图的标注 表示剖视图和其 他视图间的关系 §3-2 剖视图 一、剖视图的概念 1.剖视图的形成
A A A-A 剖切位置 投影方向 剖视图名称 2. 剖视图的标注 表示剖视图和其 他视图间的关系 §3-2 剖视图 一、剖视图的概念 1.剖视图的形成
