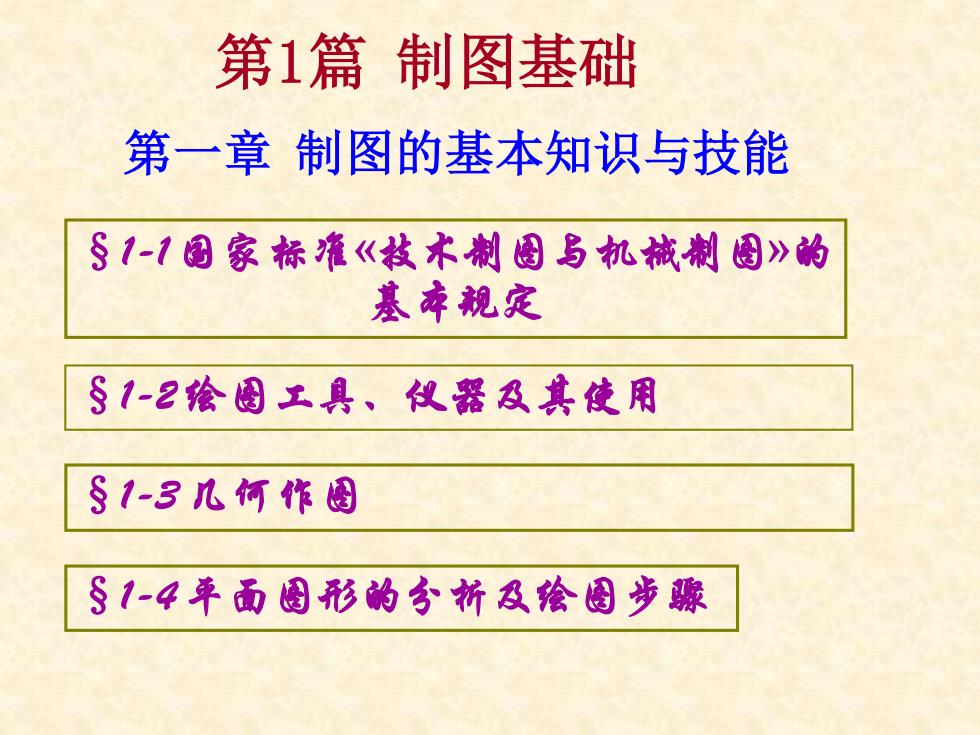

第一章 制图的基本知识与技能 §1-1 国家标准«技术制图与机械制图»的 基本规定 §1-3 几何作图 §1-4 平面图形的分析及绘图步骤 §1-2 绘图工具、仪器及其使用 第1篇 制图基础
第一章 制图的基本知识与技能 §1-1 国家标准«技术制图与机械制图»的 基本规定 §1-3 几何作图 §1-4 平面图形的分析及绘图步骤 §1-2 绘图工具、仪器及其使用 第1篇 制图基础
第一节 国家标准《技术制图与机械制 图》的基本规定 （三） 标题栏（GB/T 10609.1-1989） （二） 图框格式 （一） 图纸幅面 二、比例（GB/T 14690-1993） 定义 图样中图形与其实物相应要素的线性尺寸之比
第一节 国家标准《技术制图与机械制 图》的基本规定 （三） 标题栏（GB/T 10609.1-1989） （二） 图框格式 （一） 图纸幅面 二、比例（GB/T 14690-1993） 定义 图样中图形与其实物相应要素的线性尺寸之比
三、字体（GB/T 14691-1993） 一、图纸幅面及格式（GB/T 14689-1993） （一）基本规定 图样中书写的汉数字和字母都必须做到： 横平竖直、注意起落、 结构匀称、填满方格 长仿宋体汉字的书写要领是： 字体工整、笔画清楚、 间隔均匀、排列整齐
三、字体（GB/T 14691-1993） 一、图纸幅面及格式（GB/T 14689-1993） （一）基本规定 图样中书写的汉数字和字母都必须做到： 横平竖直、注意起落、 结构匀称、填满方格 长仿宋体汉字的书写要领是： 字体工整、笔画清楚、 间隔均匀、排列整齐
字体 示例 长 仿 宋 体 宽：高=2/3 字号：20，14，10，7，5，3.5 直体： 0 1 2 3 4 5 6 7 8 9 A B C D E F 斜体：A B C D 1 4 5 6 8 9 0
字体 示例 长 仿 宋 体 宽：高=2/3 字号：20，14，10，7，5，3.5 直体： 0 1 2 3 4 5 6 7 8 9 A B C D E F 斜体：A B C D 1 4 5 6 8 9 0
常用线型及用途 粗实线:可 见轮廓线。 细实线:尺寸线， 剖面线 虚线:不可 见轮廓线。 细点画线：对 波浪线：断 称线，轴线。 裂处边界线 双点画线：假 想轮廓线。 四、图线（GB/T 17450-1998）
常用线型及用途 粗实线:可 见轮廓线。 细实线:尺寸线， 剖面线 虚线:不可 见轮廓线。 细点画线：对 波浪线：断 称线，轴线。 裂处边界线 双点画线：假 想轮廓线。 四、图线（GB/T 17450-1998）
