第十七章 滑动轴承 学习要求： 1． 了解滑动轴承的特点和应用场合 2． 对滑动轴承的典型结构、轴瓦材料及其 选用原则有一较全面的认识 3． 掌握不完全液体润滑滑动轴承设计计算 学习重点： 1． 轴瓦材料及其选用 2． 不完全液体润滑滑动轴承设计计算
第十七章 滑动轴承 学习要求： 1． 了解滑动轴承的特点和应用场合 2． 对滑动轴承的典型结构、轴瓦材料及其 选用原则有一较全面的认识 3． 掌握不完全液体润滑滑动轴承设计计算 学习重点： 1． 轴瓦材料及其选用 2． 不完全液体润滑滑动轴承设计计算

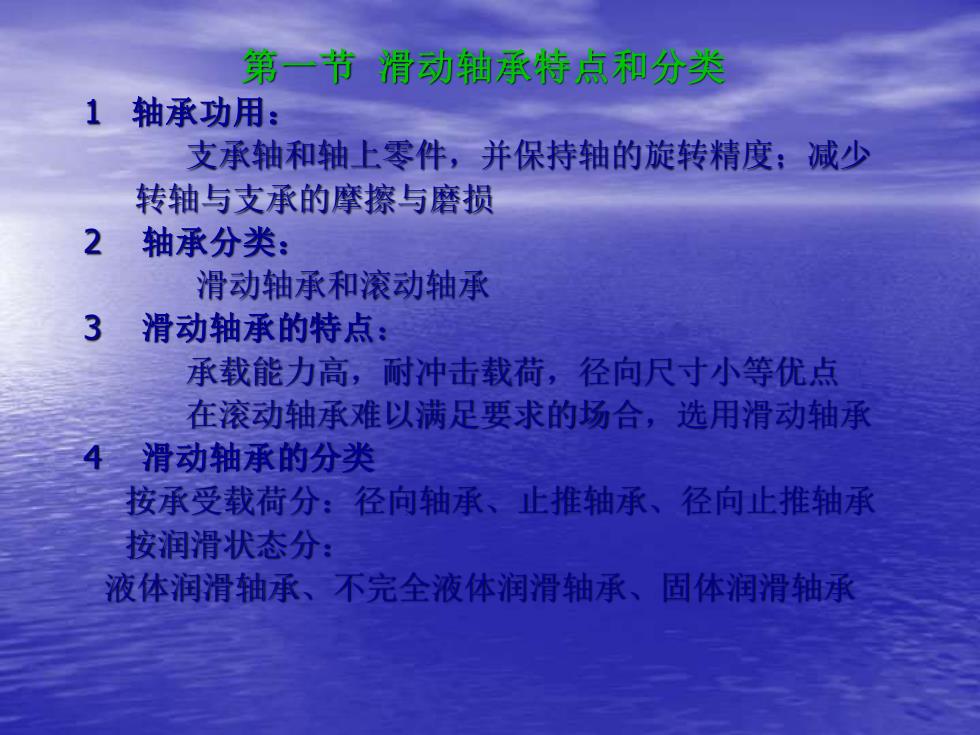

第一节 滑动轴承特点和分类 1 轴承功用： 支承轴和轴上零件，并保持轴的旋转精度；减少 转轴与支承的摩擦与磨损 2 轴承分类： 滑动轴承和滚动轴承 3 滑动轴承的特点： 承载能力高，耐冲击载荷，径向尺寸小等优点 在滚动轴承难以满足要求的场合，选用滑动轴承 4 滑动轴承的分类 按承受载荷分：径向轴承、止推轴承、径向止推轴承 按润滑状态分： 液体润滑轴承、不完全液体润滑轴承、固体润滑轴承
第一节 滑动轴承特点和分类 1 轴承功用： 支承轴和轴上零件，并保持轴的旋转精度；减少 转轴与支承的摩擦与磨损 2 轴承分类： 滑动轴承和滚动轴承 3 滑动轴承的特点： 承载能力高，耐冲击载荷，径向尺寸小等优点 在滚动轴承难以满足要求的场合，选用滑动轴承 4 滑动轴承的分类 按承受载荷分：径向轴承、止推轴承、径向止推轴承 按润滑状态分： 液体润滑轴承、不完全液体润滑轴承、固体润滑轴承
第二节 径向滑动轴承的结构型式 一．整体式径向滑动轴承 结构如图 应用：低速、轻载或间歇工作的机器中，如农业机械等
第二节 径向滑动轴承的结构型式 一．整体式径向滑动轴承 结构如图 应用：低速、轻载或间歇工作的机器中，如农业机械等
二．对开式径向滑动轴承 结构如图
二．对开式径向滑动轴承 结构如图

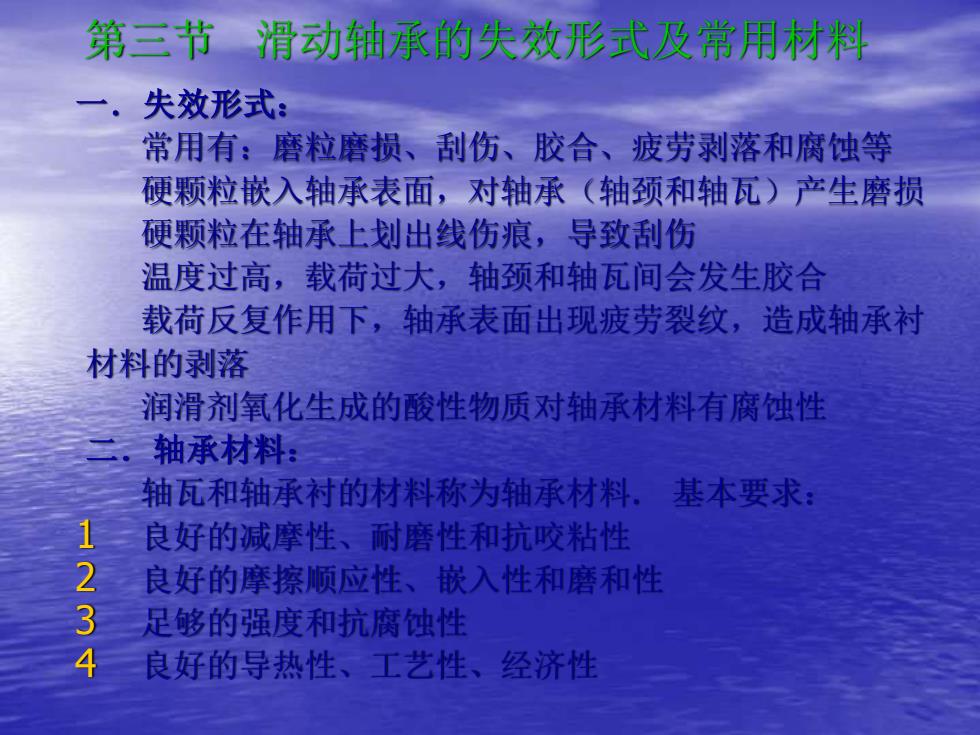

第三节 滑动轴承的失效形式及常用材料 一．失效形式： 常用有：磨粒磨损、刮伤、胶合、疲劳剥落和腐蚀等 硬颗粒嵌入轴承表面，对轴承（轴颈和轴瓦）产生磨损 硬颗粒在轴承上划出线伤痕，导致刮伤 温度过高，载荷过大，轴颈和轴瓦间会发生胶合 载荷反复作用下，轴承表面出现疲劳裂纹，造成轴承衬 材料的剥落 润滑剂氧化生成的酸性物质对轴承材料有腐蚀性 二．轴承材料： 轴瓦和轴承衬的材料称为轴承材料. 基本要求： 1 良好的减摩性、耐磨性和抗咬粘性 2 良好的摩擦顺应性、嵌入性和磨和性 3 足够的强度和抗腐蚀性 4 良好的导热性、工艺性、经济性
第三节 滑动轴承的失效形式及常用材料 一．失效形式： 常用有：磨粒磨损、刮伤、胶合、疲劳剥落和腐蚀等 硬颗粒嵌入轴承表面，对轴承（轴颈和轴瓦）产生磨损 硬颗粒在轴承上划出线伤痕，导致刮伤 温度过高，载荷过大，轴颈和轴瓦间会发生胶合 载荷反复作用下，轴承表面出现疲劳裂纹，造成轴承衬 材料的剥落 润滑剂氧化生成的酸性物质对轴承材料有腐蚀性 二．轴承材料： 轴瓦和轴承衬的材料称为轴承材料. 基本要求： 1 良好的减摩性、耐磨性和抗咬粘性 2 良好的摩擦顺应性、嵌入性和磨和性 3 足够的强度和抗腐蚀性 4 良好的导热性、工艺性、经济性
