曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素承上木到 而直面】 投影面垂直面 9aa■0a0g■90a■nnm目gagg1 垂真于一个投影面而与另外两个投影面成倾斜 铅垂面 正垂面 侧垂面 6
6 投影面垂直面 垂直于一个投影面而与另外两个投影面成倾斜 铅垂面 正垂面 侧垂面

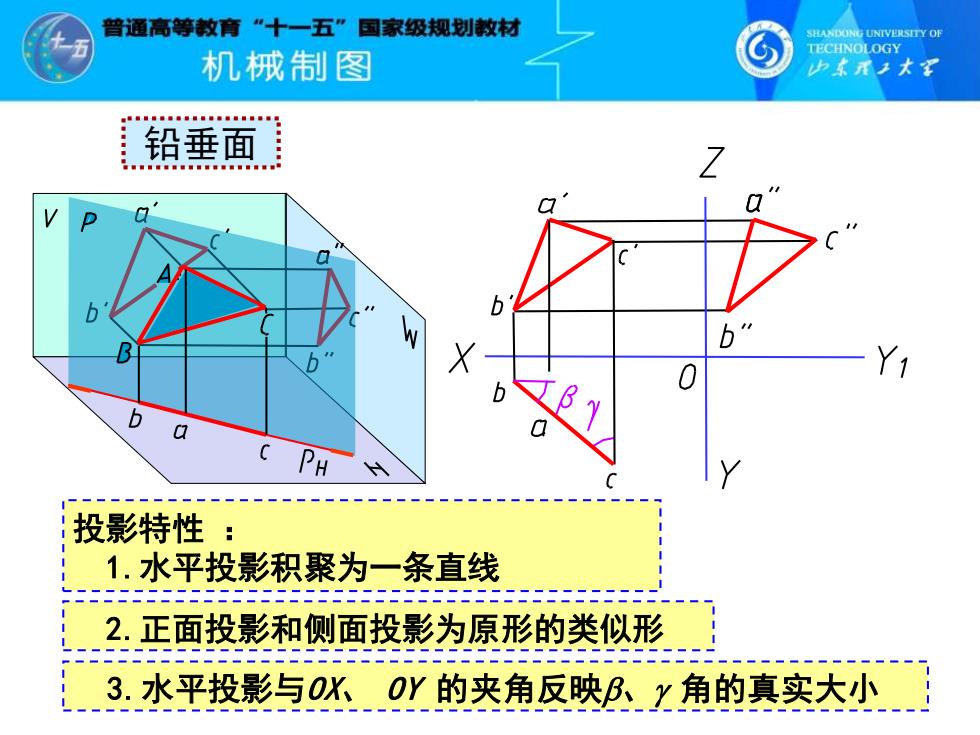

曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少东尾之木军 铅垂面 b 3 X- Y1 b a PH 投影特性： 1.水平投影积聚为一条直线 2.正面投影和侧面投影为原形的类似形 . 3.水平投影与0K0Y的夹角反映B、y角的真实大小
铅垂面 投影特性 ： 1.水平投影积聚为一条直线 2.正面投影和侧面投影为原形的类似形 3.水平投影与OX、 OY 的夹角反映b、 角的真实大小
曾通高等教育“十一五”国家级规划敕材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素承木军 迹线表示铅華面 Py Pw PH D 简化表示：仅画出积聚的投影！
迹线表示铅垂面 简化表示:仅画出积聚的投影

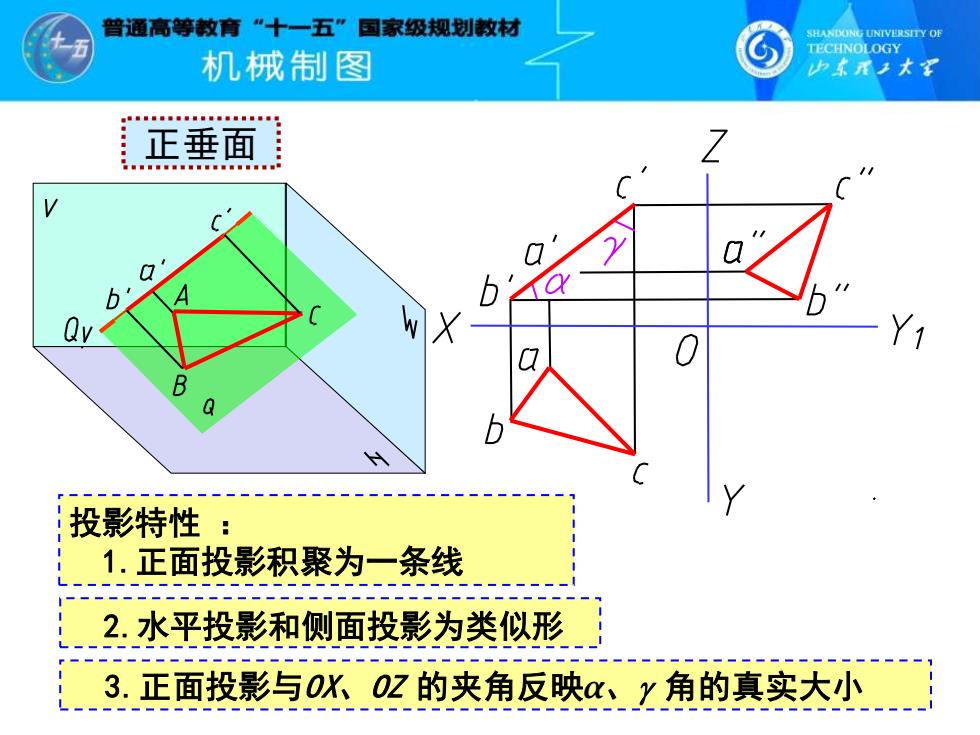

曾通高等教育“十一五”国家级规划敕材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少某尾之木军 】 : 正垂面 6◇ b Qv X B 投影特性 1.正面投影积聚为一条线 :2.水平投影和侧面投影为类似形 ■ 3.正面投影与0X0Z的夹角反映a、y角的真实大小
投影特性 ： 1.正面投影积聚为一条线 2.水平投影和侧面投影为类似形 3.正面投影与OX、OZ 的夹角反映α、 角的真实大小 正垂面
曾通高等教育“十一五”国家级规划敕材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素用木军 侧垂面 N Sw 投影特性 1.侧面投影积聚为一条线 二二二S二二S二二sS二二ss二s二二S :.2.水平投影和正面投影为类似形 二二二二二二二二二二二二二二二二二二二二二二二二二二二二二二二二二二二二二二- 3.侧面投影与0K_0Z的夹角反映a、B角的真实大小
投影特性 ： 1.侧面投影积聚为一条线 2.水平投影和正面投影为类似形 3.侧面投影与OY、 OZ 的夹角反映α、b角的真实大小 侧垂面
