(2)、确定设计原则 ·主要经济技术指标： 一技术先进性、工艺性，工厂的能力达标： 一继承性； -成本 -零部件的通用性； ·必须满足的性能： 一与车型具体用途结合考虑 ·矛盾协调的原则：
（2）、确定设计原则 • 主要经济技术指标： – 技术先进性、工艺性，工厂的能力达标； – 继承性； – 成本； – 零部件的通用性； • 必须满足的性能： – 与车型具体用途结合考虑 • 矛盾协调的原则：
·(3)、依据上述原则可以提出整车的初 步设想 一载重、车身的承载方式、驾驶室、发动机、底 盘选型、冷却系、传动系、制动系、转向系、 悬架等，总之，对汽车整车有个大概轮廓
• （3）、依据上述原则可以提出整车的初 步设想 – 载重、车身的承载方式、驾驶室、发动机、底 盘选型、冷却系、传动系、制动系、转向系、 悬架等，总之，对汽车整车有个大概轮廓

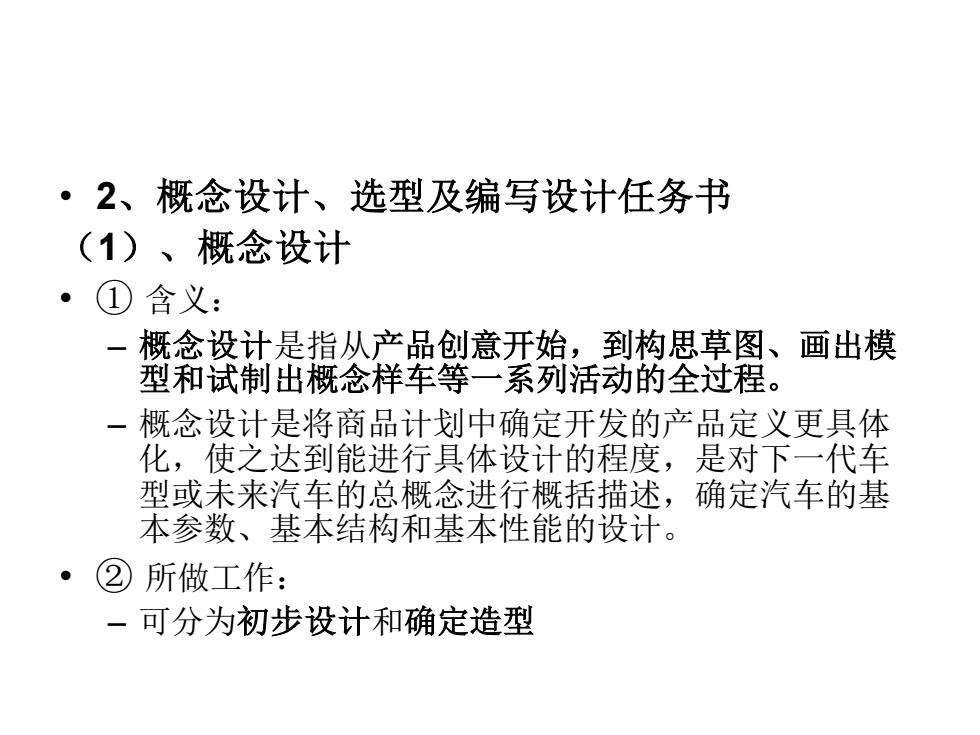

·2、概念设计、选型及编写设计任务书 (1)、概念设计 ·①含义： 一概念设计是指从产品创意开始，到构思草图、画出模 型和试制出概念样车等一系列活动的全过程。 一概念设计是将商品计划中确定开发的产品定义更具体 化，使之达到能进行具体设计的程度，是对下一代车 型或未来汽车的总概念进行概括描述，确定汽车的基 本参数、基本结构和基本性能的设计。 ·②所做工作： 一可分为初步设计和确定造型
• 2、概念设计、选型及编写设计任务书 （1）、概念设计 • ① 含义： – 概念设计是指从产品创意开始，到构思草图、画出模 型和试制出概念样车等一系列活动的全过程。 – 概念设计是将商品计划中确定开发的产品定义更具体 化，使之达到能进行具体设计的程度，是对下一代车 型或未来汽车的总概念进行概括描述，确定汽车的基 本参数、基本结构和基本性能的设计。 • ② 所做工作： – 可分为初步设计和确定造型
·A、初步设计 a汽车总布置设计： ·总布置设计（又称初步造型），是将汽车各个总成及 其所装载的人员或货物安排在恰当的位置，以保证 各总成运转相互协调、乘坐舒适和装卸方便。 ·为了保证汽车各部分合理的相互关系，需要定出许 多重要的控制尺寸。 ·在这个阶段，需要绘制汽车的总布置图，绘出发动 机、底盘各总成、驾驶操作、乘员和货物的具体位 置以及边界形状；也包括零部件的运动（如前轮转向 与跳动)范围校核。经过汽车总布置设计，就可确定 汽车的主要尺寸和基本形状
• A、初步设计 – a 汽车总布置设计： • 总布置设计(又称初步造型)，是将汽车各个总成及 其所装载的人员或货物安排在恰当的位置，以保证 各总成运转相互协调、乘坐舒适和装卸方便。 • 为了保证汽车各部分合理的相互关系，需要定出许 多重要的控制尺寸。 • 在这个阶段，需要绘制汽车的总布置图，绘出发动 机、底盘各总成、驾驶操作、乘员和货物的具体位 置以及边界形状；也包括零部件的运动(如前轮转向 与跳动)范围校核。经过汽车总布置设计，就可确定 汽车的主要尺寸和基本形状
