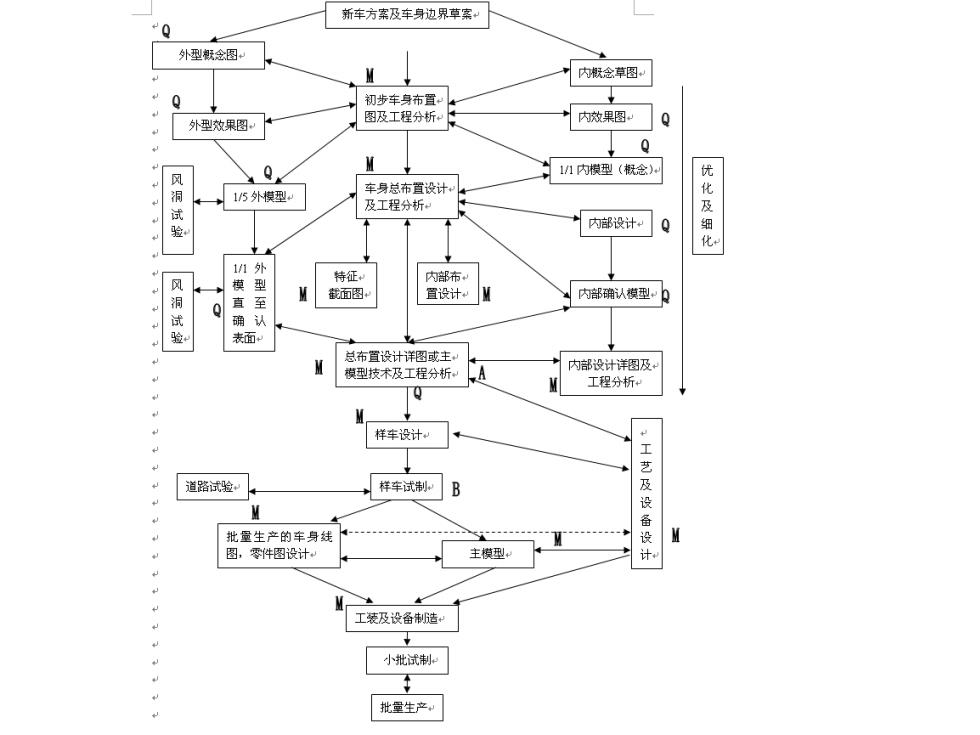

新车方案及车身边界草案 “Q 外型概念图 M 内概念草图 0 初步车身布置 外型效果图 图及工程分析 内效果图Q Q M 11内模型（粉念） 风 15外模型。 车身总布直设计 及工程分析和 内部设计+Q 化及细化 风 型 特征 内部布 载面图+ 试验 Q 直 M 置设计和M 内部确认模型~Q 发 表面 总布置设计详图或主 M 棋型技术及工程分析 内部设计详图及， M 工程分析： 样车设计 道路试验 样车试制B 工艺及设备设 批量生产的车身线 M 图，零件图设计 主模型· 工装及设备制造 小批试制 批量生产
·1、调研、提出整车设想（方案策划阶段）： 。在汽车产品开始技术设计之前，必须制定产品开发规划： 一首先，必须确定具体的车型，就是打算生产什么样的汽车。 一其次是进行可行性分析，根据用户需求、市场情况、技术条件、 工艺分析、成本核算等，预测产品是否符合需求，是否符合生产 厂家的技术和工艺能力，是否对国民经济和企业有利。 一第三步是拟定汽车的初步方案，通过绘制方案图和性能计算，选 定汽车的技术规格和性能参数。 最后一步是制定出设计任务书，其中写明对汽车的形式、各个主 要尺寸、主要质量，还有其他相关企业同类产品的技术发展水平 为基础制定出来的 前期市场调研 可行性分析 产品目标 目标大钢 认产 项目启动 分折市场需求 提供决策拔指 欧策法规分析 自身变源分析 研发能力分析 目标 目标大到生 方茶荧划阶段 时问盖
• 1、调研、提出整车设想（方案策划阶段）： • 在汽车产品开始技术设计之前，必须制定产品开发规划： – 首先，必须确定具体的车型，就是打算生产什么样的汽车。 – 其次是进行可行性分析，根据用户需求、市场情况、技术条件、 工艺分析、成本核算等，预测产品是否符合需求，是否符合生产 厂家的技术和工艺能力，是否对国民经济和企业有利。 – 第三步是拟定汽车的初步方案，通过绘制方案图和性能计算，选 定汽车的技术规格和性能参数。 – 最后一步是制定出设计任务书，其中写明对汽车的形式、各个主 要尺寸、主要质量，还有其他相关企业同类产品的技术发展水平 为基础制定出来的
(1)、调研： -资料的收集、分析 ·①国内同类汽车的生产状况及技术状况，产品的系列化情况 及性能的好坏，主要生产厂的设计、试制及生产经验。 目的：了解国情，吸取经验、教训，更好的完成任务。 ·②国内外同类车的资料：结构形式、参数、技术水平及发展 趋势，以作为选型时整车及各部件参数的一个参考。 ·③标准及法规的分析：对汽车交通各相关法律法规进行收集 分析与总结，使所设计车符合国家各项法规。还要密切关注国 家有关汽车政策的动向
（1）、调研： – 资料的收集、分析 • ① 国内同类汽车的生产状况及技术状况，产品的系列化情况 及性能的好坏，主要生产厂的设计、试制及生产经验。 目的：了解国情，吸取经验、教训，更好的完成任务。 • ② 国内外同类车的资料：结构形式、参数、技术水平及发展 趋势，以作为选型时整车及各部件参数的一个参考。 • ③ 标准及法规的分析：对汽车交通各相关法律法规进行收集 分析与总结，使所设计车符合国家各项法规。还要密切关注国 家有关汽车政策的动向
一使用调查 ·了解汽车使用单位对汽车型式、吨位（座位数）的要求； 一吨位（座位数）对使用部门来讲至关重要，它与运输生产率和运 输成本有很大关系。 ·了解汽车的使用条件，包括典型的地理条件、气候、道路、坡 道、弯道视野等； 一使用条件决定着汽车的整车结构，各总成的选用，及整车和总成 的性能参数的选取 ·满足汽车的特殊要求：特种货物的装卸方式，汽车作业方式， 认真听取用户对汽车设计的合理建议。 ·了解国内外同类车的使用情况：如车型与使用地区的地理条件 的匹配，结构形式及参数适应地区需要的情况等。同时，也应 了解各类车的乘坐舒适性，操纵轻便性，维护方便性、零部件 可靠性等，以便为设计提供依据
– 使用调查 • 了解汽车使用单位对汽车型式、吨位（座位数）的要求； – 吨位（座位数）对使用部门来讲至关重要，它与运输生产率和运 输成本有很大关系。 • 了解汽车的使用条件，包括典型的地理条件、气候、道路、坡 道、弯道视野等； – 使用条件决定着汽车的整车结构，各总成的选用，及整车和总成 的性能参数的选取 • 满足汽车的特殊要求：特种货物的装卸方式，汽车作业方式， 认真听取用户对汽车设计的合理建议。 • 了解国内外同类车的使用情况：如车型与使用地区的地理条件 的匹配，结构形式及参数适应地区需要的情况等。同时，也应 了解各类车的乘坐舒适性，操纵轻便性，维护方便性、零部件 可靠性等，以便为设计提供依据
-生产条件调查 ·了解生产规模、生产方式、设备及工艺条件，以合理的选择材 料、结构、加工工艺及装配方式。 一同类型参考样车试验及分析 ·可将与设计相近的车进行全面的性能实验，了解该车型及其部 件的结构形式及参数，按照目前我们的使用条件，会有哪些优 势，为新设计提供必要的依据，努力做到扬长避短。 特别说明： 上述调研过程是在实现新车设想，即把设计任务变成 具体设计方案时，所要做的不可缺少的重要工作。其 先后顺序可视具体情况而定
– 生产条件调查 • 了解生产规模、生产方式、设备及工艺条件，以合理的选择材 料、结构、加工工艺及装配方式。 – 同类型参考样车试验及分析 • 可将与设计相近的车进行全面的性能实验，了解该车型及其部 件的结构形式及参数，按照目前我们的使用条件，会有哪些优 势，为新设计提供必要的依据，努力做到扬长避短。 特别说明： 上述调研过程是在实现新车设想，即把设计任务变成 具体设计方案时，所要做的不可缺少的重要工作。其 先后顺序可视具体情况而定
