(2)拔模斜度 拔模斜度 铸件在沿起模方向内外壁应有斜度 称为拔模斜度 当斜度较大时，应在图中表示出来 否则可不予表示 (3)壁厚均匀 缩孔 不可避免时 壁厚不均匀 壁厚均匀 壁厚逐渐过渡
⑵拔模斜度 铸件在沿起模方向内外壁应有斜度 ——称为拔模斜度 当斜度较大时，应在图中表示出来 否则可不予表示 ⑶ 壁厚均匀 缩孔 壁厚不均匀 壁厚均匀 壁厚逐渐过渡 拔模斜度 不可避免时

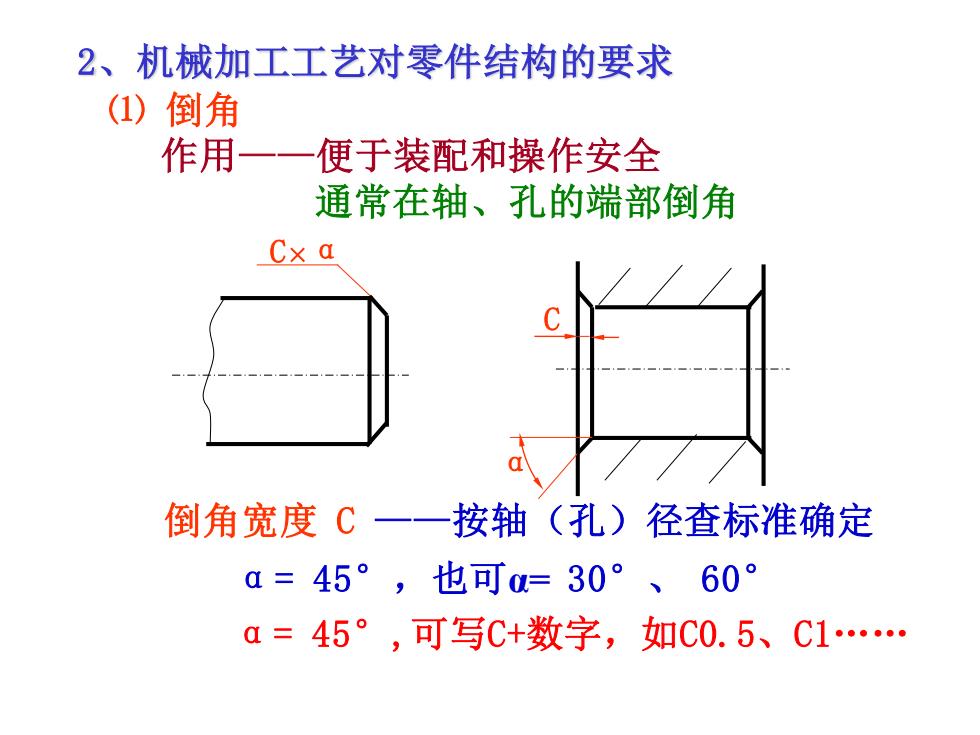

2、机械加工工艺对零件结构的要求 (1)倒角 作用一一便于装配和操作安全 通常在轴、孔的端部倒角 Cx a 倒角宽度C一一按轴（孔）径查标准确定 a=45°，也可a=30°、60° a=45°，可写C+数字，如C0.5、C1…
⑴ 倒角 通常在轴、孔的端部倒角 作用——便于装配和操作安全 2、机械加工工艺对零件结构的要求 C×α α C 倒角宽度 C ——按轴（孔）径查标准确定 α= 45°，也可α= 30° 、 60° α= 45° ,可写C+数字，如C0.5、C1……

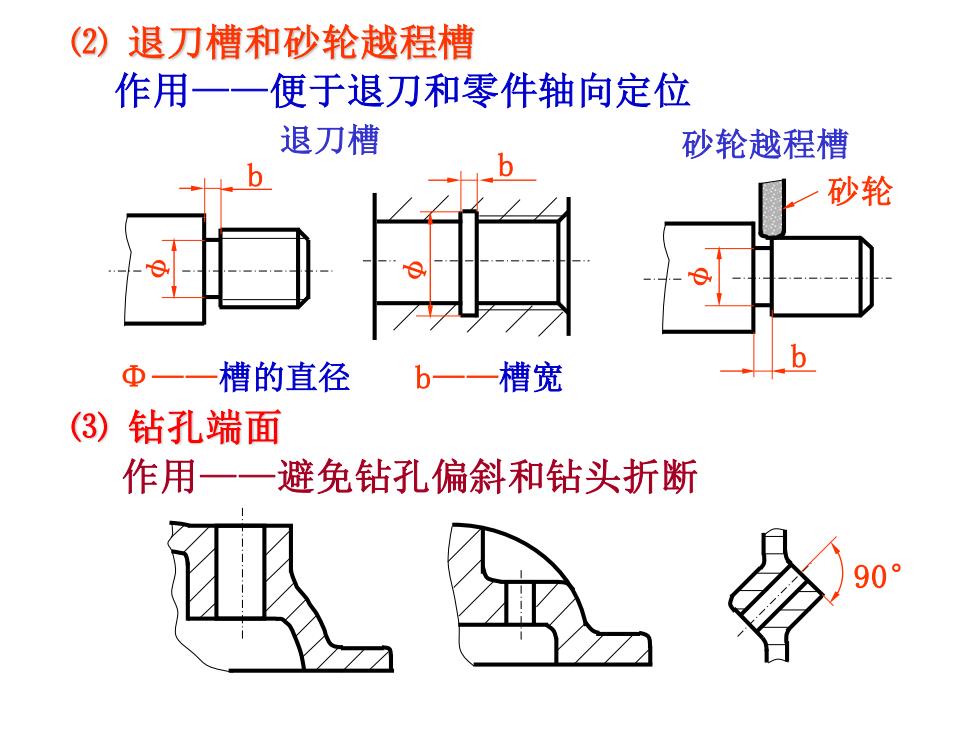

(2)退刀槽和砂轮越程槽 作用一一 便于退刀和零件轴向定位 退刀槽 砂轮越程槽 砂轮 Φ一一槽的直径 槽宽 (③)钻孔端面 作用一一避免钻孔偏斜和钻头折断 90
⑵ 退刀槽和砂轮越程槽 作用——便于退刀和零件轴向定位 Φ——槽的直径 b——槽宽 退刀槽 砂轮越程槽 b b b 砂轮 90° ⑶ 钻孔端面 作用——避免钻孔偏斜和钻头折断
(4)凸台和凹坑 作用一一减少机械加工量 保证两表面接触良好 凸台 接触面 凹坑 接触面 凹腔 接触面 接触面 接触面 凹槽
凸台 凹坑 凹腔 接触面 凹槽 ⑷ 凸台和凹坑 作用——减少机械加工量 保证两表面接触良好 接触面 接触面 接触面 接触面
第三节零件图的尺寸标注 尺寸标注的基本要求 正确 完全 清晰 合理 符合厨家标准的有关规定 标注出全部尺寸不遗漏，不重复 布置整齐、°清晰，便于阅读 符合设计要求及工艺要求·
符合国家标准的有关规定 标注出全部尺寸，不遗漏，不重复 布置整齐、清晰，便于阅读 符合设计要求及工艺要求 尺寸标注的基本要求 正确 完全 清晰 合理 第三节 零件图的尺寸标注
