一、视图选择的要求 完全零件各部分的结构、形状及其相对位置 表达完全且唯一确定 正确视图之间的投影关系及表达方法要正确 ◆ 清楚所画图形要清晰易懂 二、视图选择的方法及步骤 几何形体、结构 分清主、次要形体 1.分析零件〈 功用 形状与功用有关 加工方法 形状与加工方法有关
◆ 完全 ◆ 正确 ◆ 清楚 零件各部分的结构、形状及其相对位置 表达完全且唯一确定 视图之间的投影关系及表达方法要正确 所画图形要清晰易懂 一、视图选择的要求 ⒈ 分析零件 几何形体、结构 功用 加工方法 二、视图选择的方法及步骤 分清主、次要形体 形状与功用有关 形状与加工方法有关
加工位置 零件的安放位置 (轴套、轮盘类) 工作位置 2.选主视图 (叉架、箱壳类) 投影方向清楚表达主要形体的形状特征 3.选其它视图 工件旋转 先考虑表达主要形体 的其它视图 再补全次要形体的视图 4.方案比较 车刀移动 车床 在多种方案中比较，择优 加工轴
加工轴 ⒉ 选主视图 零件的安放位置 投影方向 加工位置 （轴套、轮盘类） 工作位置 （叉架、箱壳类） ⒊ 选其它视图 清楚表达主要形体的形状特征 ——先考虑表达主要形体 的其它视图 ——再补全次要形体的视图 ⒋ 方案比较 在多种方案中比较，择优 工件旋转 车刀移动 车床
三、典型零件的视图表达 1.箱壳、支架类零件 端盖 轴承 齿轮 轴 轴承孔 装油杯孔 肋板 螺钉孔 支撑板 轴 轴 承座 座 承座 底板 (1)分析零件 轴承座功用 功用 支撑轴及轴上零件 形体 轴承孔、底板、支撑板、肋板等 结构 分析四个主要形体的相对位置关系 支撑板外侧及肋板左右两面 与轴承孔外表面相交等
三、典型零件的视图表达 ⒈ 箱壳、支架类零件 轴 承 座 ⑴ 分析零件 功用——支撑轴及轴上零件 结构——分析四个主要形体的相对位置关系 形体——轴承孔、底板、支撑板、肋板等 支撑板外侧及肋板左右两面 与轴承孔外表面相交等 轴承孔 肋板 支撑板 底板 装油杯孔 螺钉孔 轴承座功用 端盖 轴承 齿轮 轴 轴 承 座 轴 承 座
(2)选择主视图 ●零件的安放位置 轴承座的工作位置 ●投射方向 主视图表达 ◆零件的主要组成 ◆轴承孔的形状特征 ◆各组成部分的相对位置 ◆三个螺纹孔 ◆凸台 主视图
⑵ 选择主视图 ● 零件的安放位置 轴承座的工作位置 ● 投射方向 主视图 ◆零件的主要组成 ◆轴承孔的形状特征 ◆各组成部分的相对位置 ◆三个螺纹孔 ◆凸台 主视图表达

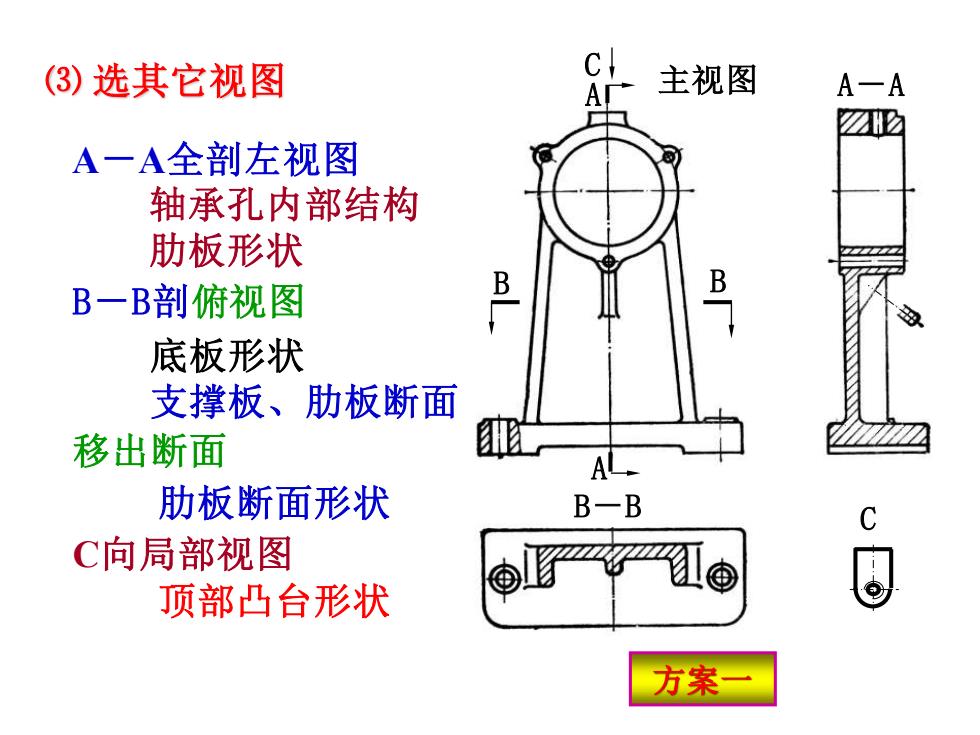

(3)选其它视图 A 主视图 A-A N☑ A一A全剖左视图 轴承孔内部结构 肋板形状 B一B剖俯视图 B 底板形状 支撑板、肋板断面 移出断面 A 肋板断面形状 B一B C向局部视图 顶部凸台形状 方案一
⑶ 选其它视图 C C 主视图 B－B B B A－A A A A－A全剖左视图 轴承孔内部结构 肋板形状 B－B剖俯视图 底板形状 支撑板、肋板断面 移出断面 肋板断面形状 C向局部视图 顶部凸台形状 方案一
