第一讲数字系统与FPGA设计概述 西安邮电学院通信工程系 可编程门阵列FPGA (Field programmable gate array) programmable basic logic cell 口口口 programmable interconnect
第一讲 数字系统与FPGA设计概述 西安邮电学院通信工程系 可编程门阵列FPGA （Field programmable gate array）
第一讲数字系统与FPGA设计概述 西安邮电学院通信工程系 可编程逻辑器件的分类 从用户可编程角度分类： PROM(可编程只读存储器，70年代) PLA(可编程逻辑阵列，70年代中) 简单PLD PAL(可编程阵列逻辑，70年代末) PLD GAL(通用阵列逻辑，80年代中) CPLD 复杂PLD FPGA
第一讲 数字系统与FPGA设计概述 西安邮电学院通信工程系 可编程逻辑器件的分类 从用户可编程角度分类： PLD 简单PLD PROM（可编程只读存储器，70年代） PLA（可编程逻辑阵列，70年代中） PAL（可编程阵列逻辑，70年代末） GAL（通用阵列逻辑，80年代中） 复杂PLD CPLD FPGA
第一讲数字系统与FPGA设计概述 西安邮电学院通信工程系 可编程逻辑器件的基本结构1 由“与门阵列”和“或门阵列”加上输入输出电路构成 任何组合函数都可表示为与一或表达式： F=AB+BCD ◆ 用两级与一或电路实现 互补 输入 输八 乘积项 和项 输入 别 或门 输出 输出 信号 电路 阵 阵列 电路 函数 反馈输入信号
第一讲 数字系统与FPGA设计概述 西安邮电学院通信工程系 可编程逻辑器件的基本结构 1 任何组合函数都可表示为与—或表达式： F = AB+ BCD 用两级与—或电路实现 ❖由“与门阵列”和“或门阵列”加上输入输出电路构成 与 门 阵 列 或 门 阵 列 反馈输入信号 互补 输入 乘积项 和 项 输 入 电 路 输入 信号 输 出 电 路 输出 函数
第一讲数字系统与FPGA设计概述 西安邮电学院通信工程系 PROM阵列结构图 或门阵列 (可编程) 与门阵列 (固定) Q Q Qo
第一讲 数字系统与FPGA设计概述 西安邮电学院通信工程系 PROM阵列结构图 I 2 I 1 I 0 Q2 Q1 Q0 或门阵列 （可编程） 与门阵列 （固定）

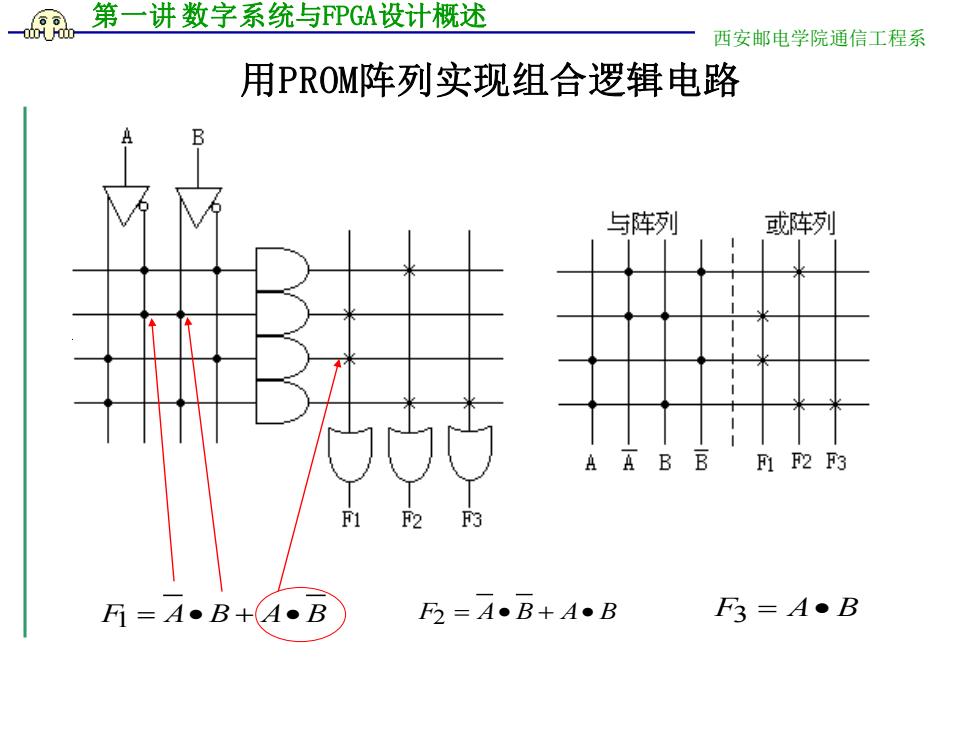

第一讲数字系统与FPGA设计概述 西安邮电学院通信工程系 用PROM阵列实现组合逻辑电路 B 与阵列 或阵列 AA BB F1 F2 F3 F1 F2 F3 F=A·B+AB F2=4.B+A.B F=A·B
第一讲 数字系统与FPGA设计概述 西安邮电学院通信工程系 用PROM阵列实现组合逻辑电路 F1 = A• B + A• B F2 = A• B + A• B F3 = A• B
