三、展开视图 假想把形体的倾斜部分旋转到与某一选定的基本投影面平行后， 再向该投影面作投影而得到的视图称为晨开视围。 在图名后注写“展妍”二字
假想把形体的倾斜部分旋转到与某一选定的基本投影面平行后， 再向该投影面作投影而得到的视图称为展开视图 。 在图名后注写“展开”二字。 三、展开视图

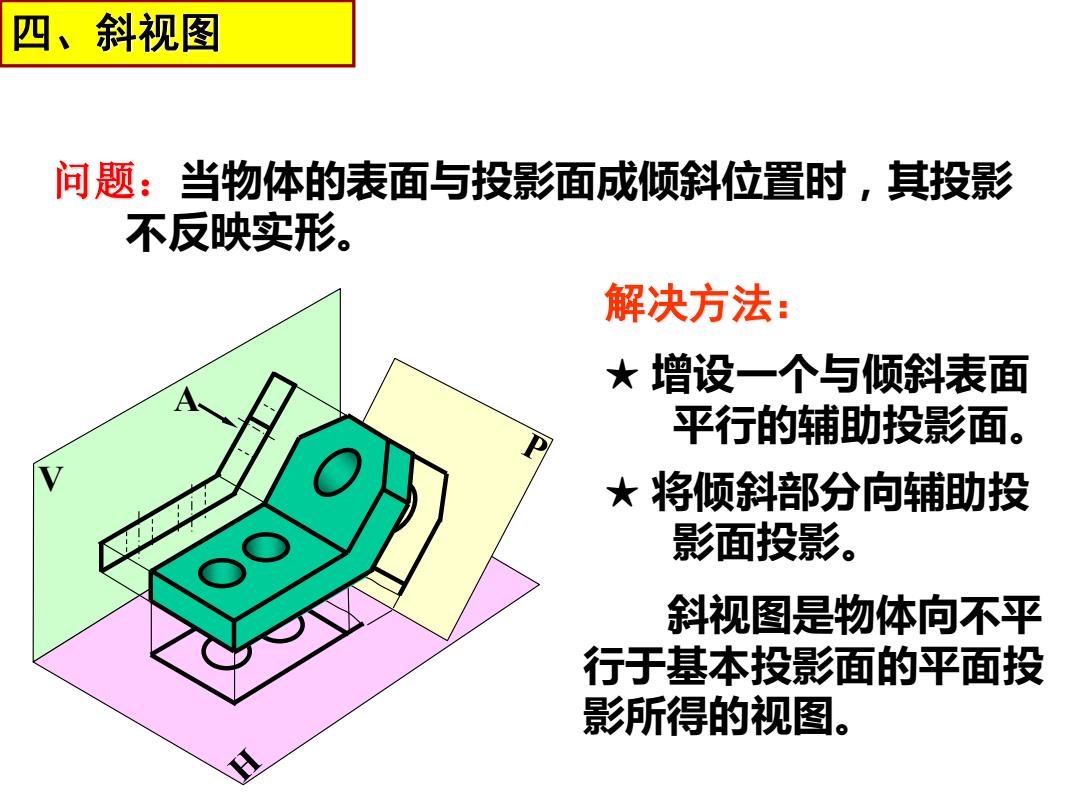

四、斜视图 问题：当物体的表面与投影面成倾斜位置时，其投影 不反映实形。 解决方法： 女增设一个与倾斜表面 平行的辅助投影面。 大将倾斜部分向辅助投 影面投影。 斜视图是物体向不平 行于基本投影面的平面投 影所得的视图
问题：当物体的表面与投影面成倾斜位置时，其投影 不反映实形。 ★ 增设一个与倾斜表面 平行的辅助投影面。 解决方法： ★ 将倾斜部分向辅助投 影面投影。 V A 斜视图是物体向不平 行于基本投影面的平面投 影所得的视图。 四、斜视图
斜视图的画法 画斜视图的注意事项： ·通常按投影关系配置斜视图。 允许将斜视图旋转配置，但需在斜视图上方注明
A A 画斜视图的注意事项： • 通常按投影关系配置斜视图。 • 允许将斜视图旋转配置，但需在斜视图上方注明。 A 斜视图的画法

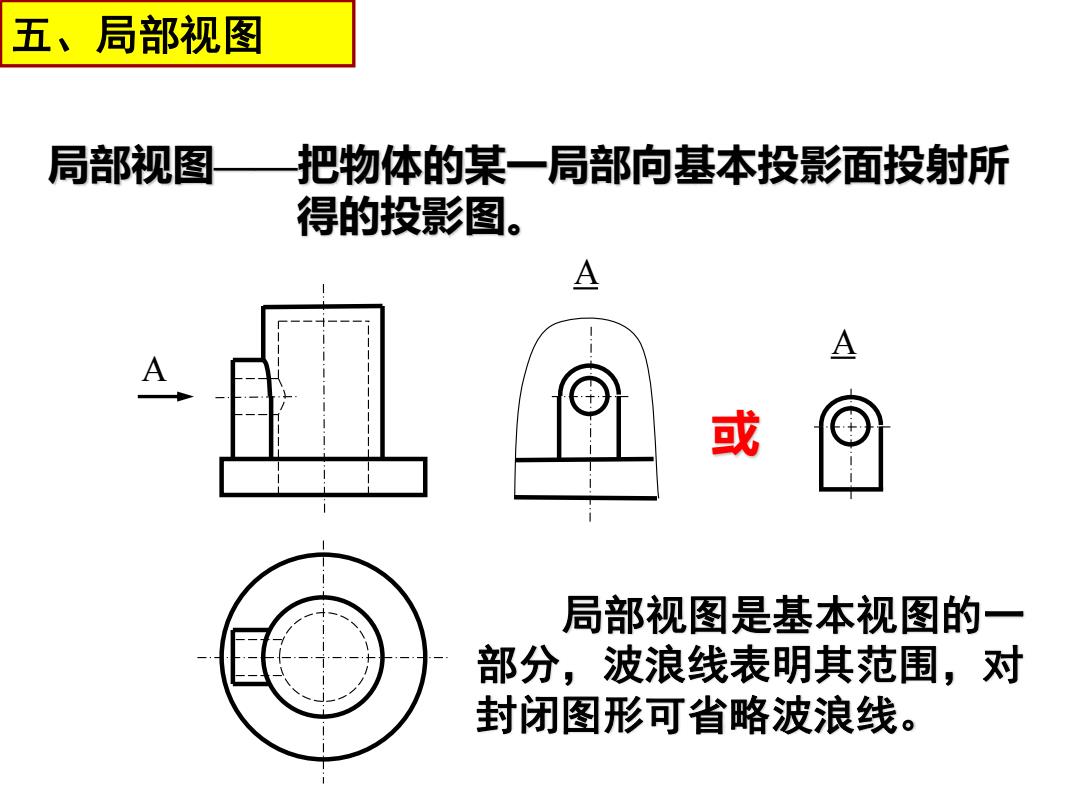

五、局部视图 局部视图 把物体的某一局部向基本投影面投射所 得的投影图。 或 局部视图是基本视图的一 部分，波浪线表明其范围，对 封闭图形可省略波浪线
局部视图——把物体的某一局部向基本投影面投射所 得的投影图。 A A A 或 局部视图是基本视图的一 部分，波浪线表明其范围，对 封闭图形可省略波浪线。 五、局部视图
第二节剖面图 剖面图的形成：假想用剖切面在形体的适当部位剖切开，移去 处于观察者和截平面之间的部分，对留下部分按正投影法投影 所得的图样称为剖面图。 剖面图 图中有虚线，不便于 画图、注尺寸和看图 功 ☑☑ 剖面图除应画出剖切面切到 部分的图形外，还应画出沿投射 方向看到的部分
P V 第二节 剖 面 图 剖面图的形成 ：假想用剖切面在形体的适当部位剖切开，移去 处于观察者和截平面之间的部分，对留下部分按正投影法投影 所得的图样称为剖面图。 剖面图 剖面图除应画出剖切面切到 部分的图形外，还应画出沿投射 方向看到的部分。 图中有虚线，不便于 画图、注尺寸和看图 剖面图
