“十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少东X王大军 投影面垂直面 垂直于一个投影面而与另外两个投影面成倾斜！ 正垂面 铅垂面 侧垂面 6
6 投影面垂直面 垂直于一个投影面而与另外两个投影面成倾斜 正垂面 铅垂面 侧垂面

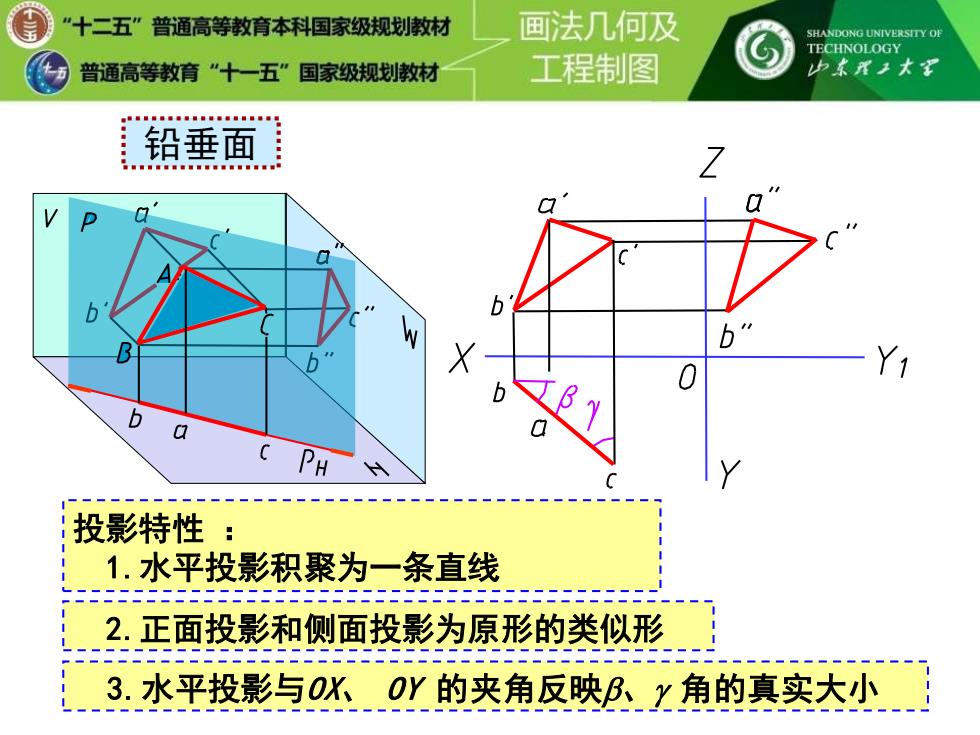

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 少东承工大到 铅垂面 铅垂面 D a b X 8- Y1 b 0 PH 投影特性 : 1.水平投影积聚为一条直线 2.正面投影和侧面投影为原形的类似形 上-P之a .3.水平投影与0水.0Y的夹角反映Ay角的真实大小
铅垂面 投影特性 ： 1.水平投影积聚为一条直线 2.正面投影和侧面投影为原形的类似形 3.水平投影与OX、 OY 的夹角反映b、 角的真实大小

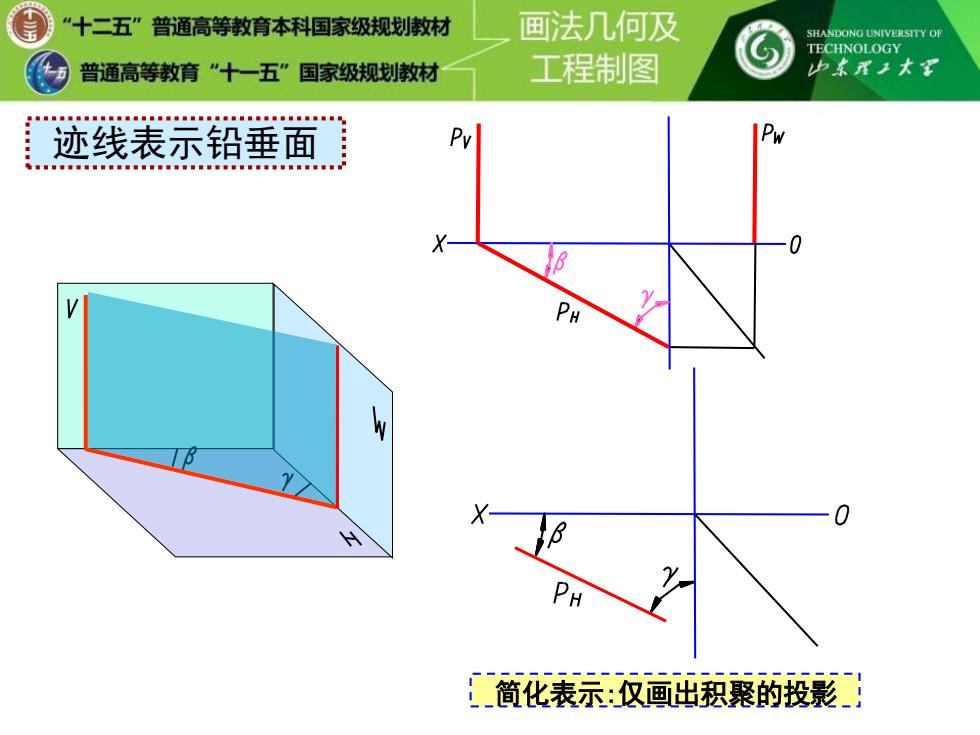

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 山本X工大军 迹线表示铅垂面 Pv Pw HHHNNAMMMMEMEMMNOSHHMMEHHHMHOHHHHHEHH PH 简化表示仅画出积桑的投影！
迹线表示铅垂面 简化表示:仅画出积聚的投影
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 中本承工大军 正蚕面 正垂面 6◇ b a B 投影特性 : 1.正面投影积聚为一条线 2.水平投影和侧面投影为类似形 3.正面投影与0K02的夹角反映α、y角的真实大小
投影特性 ： 1.正面投影积聚为一条线 2.水平投影和侧面投影为类似形 3.正面投影与OX、OZ 的夹角反映α、 角的真实大小 正垂面
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少东X王大军 面 : 侧垂面 投影特性： 1.侧面投影积聚为一条线 2.水平投影和正面投影为类似形 3.侧面投影与0X0Z的夹角反映a、B角的真实大小
投影特性 ： 1.侧面投影积聚为一条线 2.水平投影和正面投影为类似形 3.侧面投影与OY、 OZ 的夹角反映α、b角的真实大小 侧垂面
