液压控制元件 换向阀
液压控制元件 换向阀
“第章液压控制元件 4.2方向控制阀 4.2.2换向阀 ■换向阀利用阀芯 表4-1换向阀的分类 与阀体的相对运 分类方法 类 型 动使油路接通或 按阀的结构方式 滑阀式转阀式 球阀式 切断而改变液流 二通三通 方向，从而控制 按工作通路数 位二通二位三通 四通五通 二 位四通二位五通 执行元件的换向、 按工作位置数 二位三位 三位四通三位五通 启动、制动等动 作。 按阀的操纵方式 手动机动电磁动液动电液动 按安装方式 管式板式叠加式插装式 按阀芯定位方式 定位式复位式
n 换向阀利用阀芯 与阀体的相对运 动使油路接通或 切断而改变液流 方向，从而控制 执行元件的换向、 启动、制动等动 作。 第4章 液压控制元件 4.2 方向控制阀 4.2.2 换向阀 表4-1 换向阀的分类 分类方法 类 型 按阀的结构方式 滑阀式 转阀式 球阀式 按工作通路数 二通 三通 四通 五通 二位二通 二位三通 二位四通 二位五通 按工作位置数 二位 三位 三位四通 三位五通 按阀的操纵方式 手动 机动 电磁动 液动 电液动 按安装方式 管式 板式 叠加式 插装式 按阀芯定位方式 定位式 复位式
滑阀式换向阀工作原理 ■当阀芯运动时，滑阀式换向阀通过阀芯台肩开启或封闭与阀体沉 割槽相通的油口。 图46换向阀的换向原理
滑阀式换向阀工作原理 §当阀芯运动时，滑阀式换向阀通过阀芯台肩开启或封闭与阀体沉 割槽相通的油口

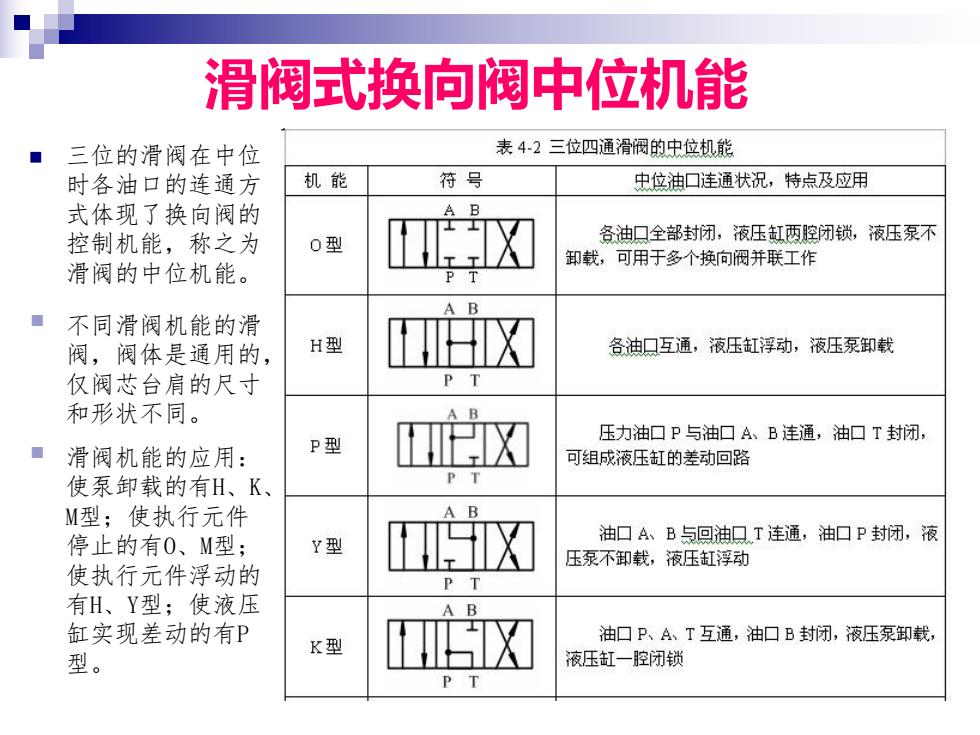

滑阀式换向阀中位机能 三位的滑阀在中位 表4-2三位四通滑阀的中位机能 时各油口的连通方 机能 符号 中位油口连通状况，特点及应用 式体现了换向阀的 控制机能，称之为 0型 冬油只全部封闭，液压缸两腔闭锁，液压泵不 卸载，可用于多个换向阀并联工作 滑阀的中位机能。 B ■不同滑阀机能的滑 阀，阀体是通用的， H型 各油只互通，液压缸浮动，液压泵卸载 仅阀芯台肩的尺寸 和形状不同。 压力油口P与油口A、B连通，油口T封闭， ■滑阀机能的应用： P型 可组成液压缸的差动回路 使泵卸载的有H、K、 M型；使执行元件 B 停止的有0、M型； 油口A、B与回油口T连通，油口P封闭，液 Y型 X 压泵不卸载，液压缸浮动 使执行元件浮动的 有H、Y型；使液压 A B 缸实现差动的有P K型 X 油口P、A、T互通，油口B封闭，液压泵卸载， 型。 液压缸一腔闭锁
滑阀式换向阀中位机能 n 三位的滑阀在中位 时各油口的连通方 式体现了换向阀的 控制机能，称之为 滑阀的中位机能。 § 不同滑阀机能的滑 阀，阀体是通用的， 仅阀芯台肩的尺寸 和形状不同。 § 滑阀机能的应用： 使泵卸载的有H、K、 M型；使执行元件 停止的有O、M型； 使执行元件浮动的 有H、Y型；使液压 缸实现差动的有P 型
滑阀式换向阀中位机能 油口P、B、T互通，油口A封闭，液压泵卸载， d型 液压缸一腔闭锁 C型 X☒ 油口P与A通、B和T封闭，液压泵不御载， 液压缸一腔闭锁 油口P与T通、A和B封闭，液压泵卸载，液 M型 压缸两腔闭锁 X型 X 各油口半开启接通，液压泵压力油在一定压力 下回油箱
滑阀式换向阀中位机能
