液压控制元件 压力控制阀
液压控制元件 压力控制阀

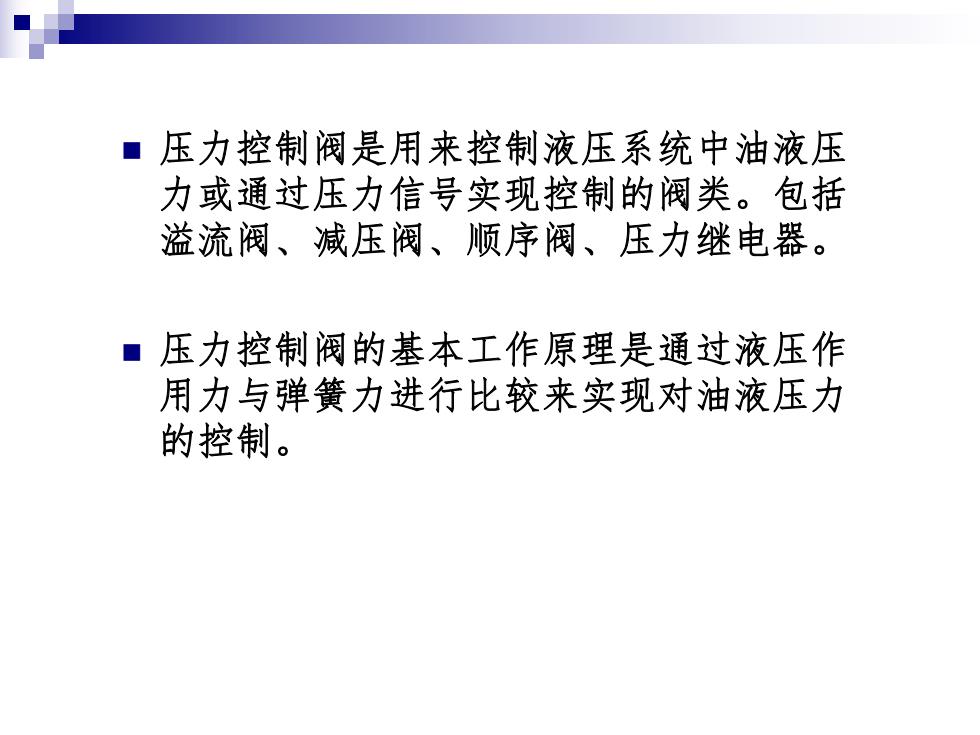

压力控制阀是用来控制液压系统中油液压 力或通过压力信号实现控制的阀类。包括 溢流阀、减压阀、顺序阀、压力继电器。 ■压力控制阀的基本工作原理是通过液压作 用力与弹簧力进行比较来实现对油液压力 的控制
n 压力控制阀是用来控制液压系统中油液压 力或通过压力信号实现控制的阀类。包括 溢流阀、减压阀、顺序阀、压力继电器。 n 压力控制阀的基本工作原理是通过液压作 用力与弹簧力进行比较来实现对油液压力 的控制
"第章液压控制元件 4.3压力控制阀 4.3.1溢流阀 ■ 按结构形式分 口直动型溢流阀 口先导型溢流阀
n 按结构形式分 ¨直动型溢流阀 ¨先导型溢流阀 第4章 液压控制元件 4.3 压力控制阀 4.3.1 溢流阀

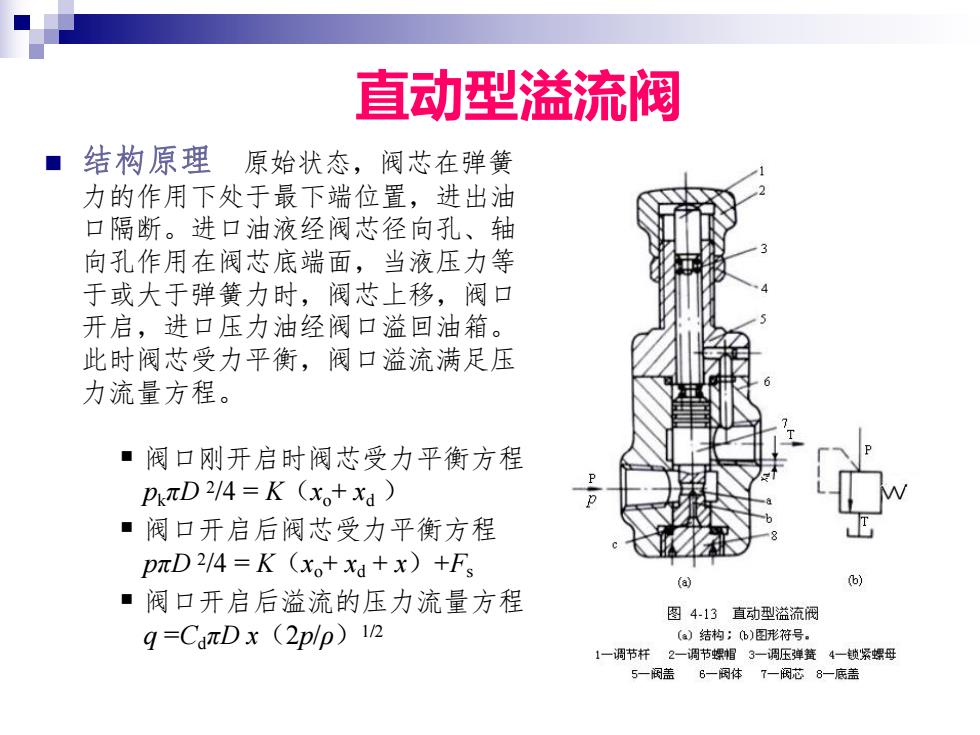

直动型溢流阀 ■结构原理 原始状态，阀芯在弹簧 力的作用下处于最下端位置，进出油 口隔断。进口油液经阀芯径向孔、轴 向孔作用在阀芯底端面，当液压力等 于或大于弹簧力时，阀芯上移，阀口 开启，进口压力油经阀口溢回油箱。 此时阀芯受力平衡，阀口溢流满足压 力流量方程。 ·阀口刚开启时阀芯受力平衡方程 pkπD24=K(x。+xa) ·阀口开启后阀芯受力平衡方程 pmD24=K(x。+xa+x)+Fs a 6) ■阀口开启后溢流的压力流量方程 图4-13直动型溢流阀 q=CaπDx(2plp)1n ()结构；)图形符号。 1一调节杆2一调节螺帽3一调压弹簧4一锁紧螺母 5一阀盖6一阁体T一阀芯8一底盖
直动型溢流阀 n 结构原理 原始状态，阀芯在弹簧 力的作用下处于最下端位置，进出油 口隔断。进口油液经阀芯径向孔、轴 向孔作用在阀芯底端面，当液压力等 于或大于弹簧力时，阀芯上移，阀口 开启，进口压力油经阀口溢回油箱。 此时阀芯受力平衡，阀口溢流满足压 力流量方程。 § 阀口刚开启时阀芯受力平衡方程 pkπD 2 /4 = K（xo+ xd ） § 阀口开启后阀芯受力平衡方程 pπD 2 /4 = K（xo+ xd + x）+Fs § 阀口开启后溢流的压力流量方程 q =CdπD x（2p/ρ）1/2
■直动型溢流阀工作原理要点 ·对应调压弹簧一定的预压缩量x。,阀的进口压力p 基本为一定值。pπD2/4=K(x+x:+x)+Fs ·由于阀开口大小x和稳态液动力F、的影响，阀的进 口压力随流经阀口流量的增大而增大。当流量为额定 流量时的阀的进口压力pn最大，p称为阀的调定压力。 ·弹簧腔的泄漏油经阀内泄油通道至阀的出口引回油箱， 若阀的出口压力不为零，则背压将作用在阀芯上端， 使阀的进口压力增大。 ·对于高压大流量的压力阀，要求调压弹簧具有很大的 弹簧力，这样不仅使阀的调节性能变差，结构上也难 以实现
§直动型溢流阀工作原理要点 § 对应调压弹簧一定的预压缩量 xo，阀的进口压力 p 基本为一定值。pπD2 /4 = K（xo+ xd + x）+Fs § 由于阀开口大小 x 和 稳态液动力Fs的影响，阀的进 口压力随流经阀口流量的增大而增大。当流量为额定 流量时的阀的进口压力 pn最大，pn称为阀的调定压力。 § 弹簧腔的泄漏油经阀内泄油通道至阀的出口引回油箱， 若阀的出口压力不为零，则背压将作用在阀芯上端， 使阀的进口压力增大。 § 对于高压大流量的压力阀，要求调压弹簧具有很大的 弹簧力，这样不仅使阀的调节性能变差，结构上也难 以实现
