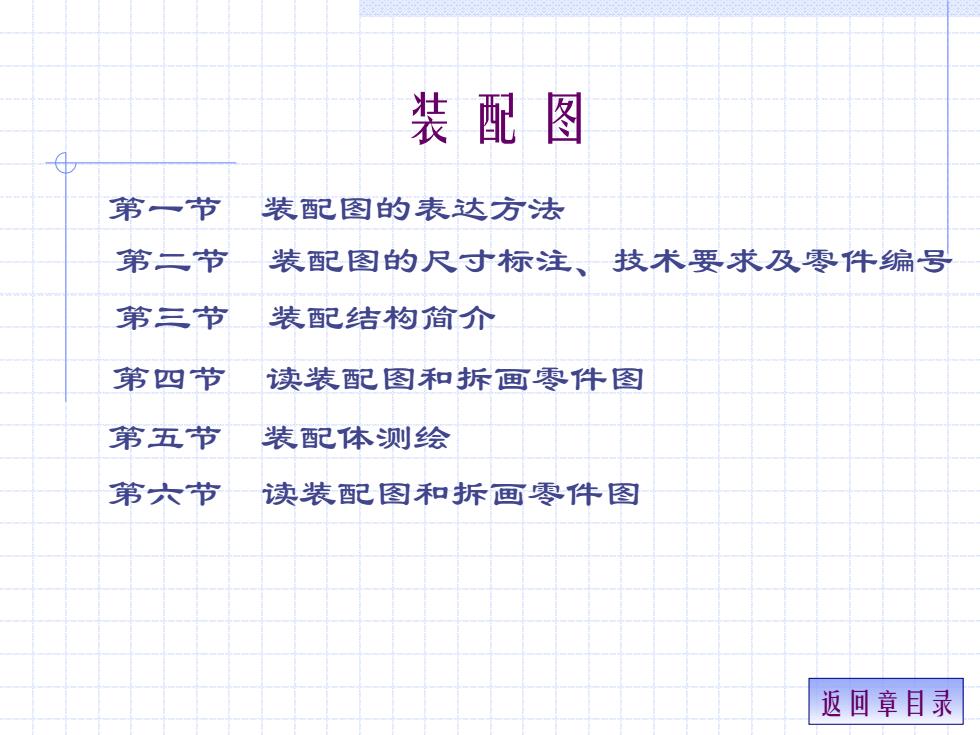

装配图 第一节 装配图的表达方法 第二节 装配图的尺寸标注、技术要求及零件编号 第三节 装配结构简介 第四节 读装配图和拆画零件图 第五节 装配体测绘 第六节 读装配图和拆画零件图 返回章目录
装 配 图 第三节 装配结构简介 第二节 装配图的尺寸标注、技术要求及零件编号 第一节 装配图的表达方法 第四节 读装配图和拆画零件图 第五节 装配体测绘 第六节 读装配图和拆画零件图 返回章目录
5 一、装配图的内容 一0丽9 华式士 秀生行米业.上8机，保级5 流术要 年物来班餐教面千保◆0《：上转与酸亚要能面不得◆ 05. 2生至对，单连有到承控用垫片调整，囊正转与致开 与制果大华位年动P29向 滑动轴承 返回节目录
一、装配图的内容 返回节目录
二、装配图的规定画法 1.相邻两零件的画法 2.装配图中剖面线的画法 3.螺纹紧固件及实心件的画法 流动垫承 油封 整片 端盖螺栓 非接熊面 月隙夸大画出 螺检头部曲线省略 信孔莱责省略 塑及螺检按未制鉴制 流爽轴承简化酒法 (特征画法) 非接卷面 轴上退刀罐省$ 月隙夸大善出 烈座创角省略 接能面和配合面】 只昌一素线 螺检省略 用中心线表示位具 相邻两家件的制面线方向相反 垫片李大画出 返回节目录
二、装配图的规定画法 1．相邻两零件的画法 2．装配图中剖面线的画法 3．螺纹紧固件及实心件的画法 返回节目录
三、装配图的特殊表达方法 1.沿零件结合面剖切和拆卸画法 沿零件结合面剖切 A-A 结合面不画剖面线 A 系盖B 假想画法 夸大画法 相邻部件的外形轮廊 A 返回节目录
三、装配图的特殊表达方法 1．沿零件结合面剖切和拆卸画法 返回节目录

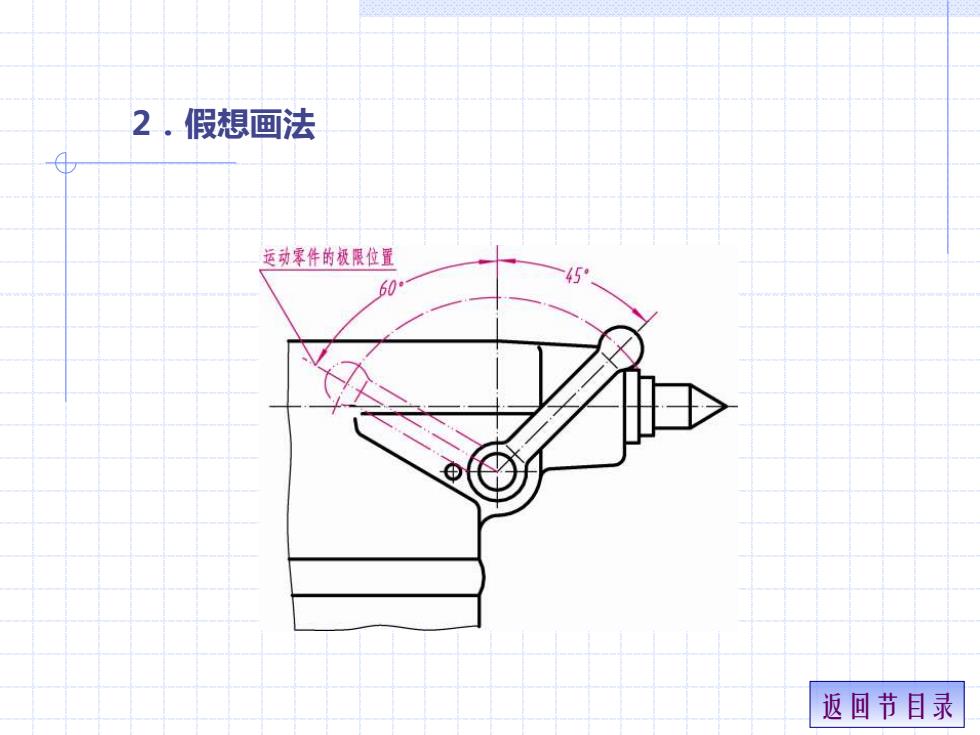

2.假想画法 运动零件的极限位置 45 60 返回节目录
2．假想画法 返回节目录
