零件图 本章教学目标要求： 1.掌握零件图的作用与内容； 2.掌握典型零件表达方案和尺寸标注方法； 3.了解零件图上常见技术要求的含义及标注方法； 4能看懂中等难度的零件图、画简单零件图。 本章重点、难点： 1.零件图中常见技术要求与工艺结构； 2.看、画典型零件的零件图； 回 ☑
零 件 图 本章教学目标要求: 1. 掌握零件图的作用与内容； 2. 掌握典型零件表达方案和尺寸标注方法； 3.了解零件图上常见技术要求的含义及标注方法； 4.能看懂中等难度的零件图、画简单零件图。 本章重点、难点： 1. 零件图中常见技术要求与工艺结构； 2. 看、画典型零件的零件图； 回 目 录
概述 任何机器或部件都是由许多零件组成的。表达单个 零件的结构形状、尺寸大小及技术要求等内容的图样称为 零件图。本章主要介绍零件图的有关内容及其绘制与阅读 方法。 ✉
任何机器或部件都是由许多零件组成的。表达单个 零件的结构形状、尺寸大小及技术要求等内容的图样称为 零件图。本章主要介绍零件图的有关内容及其绘制与阅读 方法。 概述

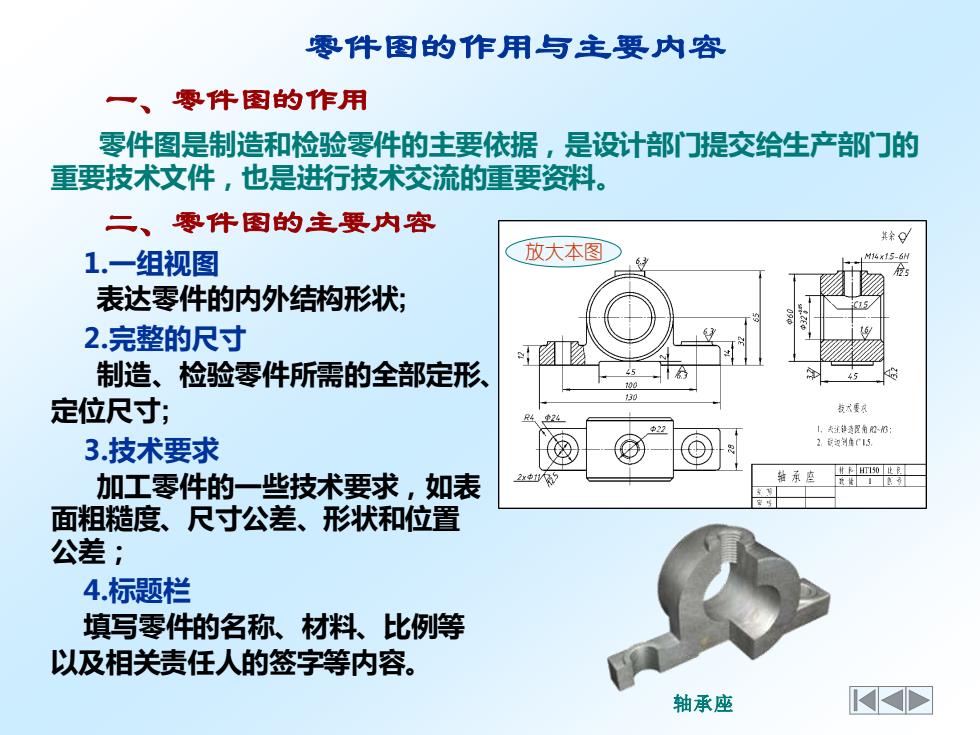

零件图的作用与主要内容 一、零件图的作用 零件图是制造和检验零件的主要依据，是设计部门提交给生产部门的 重要技术文件，也是进行技术交流的重要资料。 二、零件图的主要内容 共余Q 1.一组视图 放大本图 M4x15-6H 表达零件的内外结构形状； 2.完整的尺寸 制造、检验零件所需的全部定形、 5 定位尺寸； 技式腰京 3技术要求 加工零件的一些技术要求，如表 #承 面粗糙度、尺寸公差、形状和位置 公差： 4.标题栏 填写零件的名称、材料、比例等 以及相关责任人的签字等内容。 轴承座 KK>
一、零件图的作用 零件图是制造和检验零件的主要依据，是设计部门提交给生产部门的 重要技术文件，也是进行技术交流的重要资料。 二、零件图的主要内容 1.一组视图 表达零件的内外结构形状; 2.完整的尺寸 制造、检验零件所需的全部定形、 定位尺寸; 3.技术要求 加工零件的一些技术要求，如表 面粗糙度、尺寸公差、形状和位置 公差； 4.标题栏 填写零件的名称、材料、比例等 以及相关责任人的签字等内容。 零件图的作用与主要内容 放大本图 轴承座
零件图表达方案的选择与尺寸标注 一、零件表达方案的选择 1.主视图选择 主视图的选择应遵循两条原则： (包)应反映零件的主要形状特征； (②)尽可能反映零件的加工位置或工作位置，当这些位置难以确定时， 应选择自然放置位置。 凸台 螺孔 圆筒 B 轴孔 B 安装孔 底板 (间轴承座的安放位置 (b)选择A向作主视图 (c)选择B向作主视图 轴承座的主视图选择 图a中的滑动轴承座的位置既是加工位置，也是工作位置。从A向投射 得到如图b的主视图，从向投射得到如图c的主视图。比较可知，选择A 向作为主视图投射方向较好。 K✉
一、零件表达方案的选择 1.主视图选择 主视图的选择应遵循两条原则： ⑴ 应反映零件的主要形状特征； ⑵ 尽可能反映零件的加工位置或工作位置，当这些位置难以确定时， 应选择自然放置位置。 零件图表达方案的选择与尺寸标注 A B 圆筒 凸台 底板 B 轴孔 螺孔 安装孔 图a中的滑动轴承座的位置既是加工位置，也是工作位置。从A向投射 得到如图b的主视图，从B向投射得到如图c的主视图。比较可知，选择A 向作为主视图投射方向较好。 轴承座的主视图选择

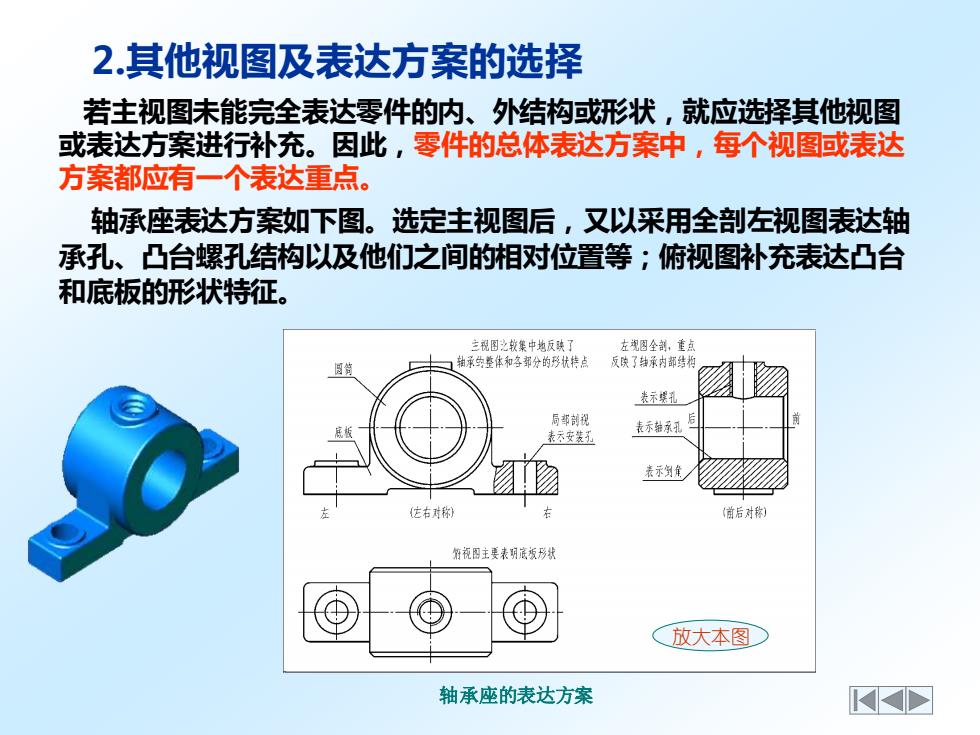

2.其他视图及表达方案的选择 若主视图未能完全表达零件的内、外结构或形状，就应选择其他视图 或表达方案进行补充。因此，零件的总体表达方案中，每个视图或表达 方案都应有一个表达重点。 轴承座表达方案如下图。选定主视图后，又以采用全剖左视图表达轴 承孔、凸台螺孔结构以及他们之间的相对位置等；俯视图补充表达凸台 和底板的形状特征。 三祝图之教集中地反珠了 左丸图全部，重点 口轴承约整体和冬郭分的形状特点 反陕了轴承内都结构 表示蝶孔 局部剖视 素不安装打 表苏拉承孔 表示剑角 庄右对称 前后对称) 竹祝四主要表明底板形状 、放大本图 轴承座的表达方案 K✉✉
若主视图未能完全表达零件的内、外结构或形状，就应选择其他视图 或表达方案进行补充。因此，零件的总体表达方案中，每个视图或表达 方案都应有一个表达重点。 轴承座表达方案如下图。选定主视图后，又以采用全剖左视图表达轴 承孔、凸台螺孔结构以及他们之间的相对位置等；俯视图补充表达凸台 和底板的形状特征。 放大本图 2.其他视图及表达方案的选择 轴承座的表达方案
