第四十三讲§9一1装配图的作用和内容 §9一2装配图的表达方法 §9一3装配图的零、部件编号与明细栏 课题：1、装配图的作用和内容 2、装配图的表达方法 3、装配图的零、部件编号与明细栏 课堂类型：讲授 教学目的：1、介绍装配图的作用和内容。 2、讲解装配图的规定画法和特殊表达方法 3、介绍装配图的零、部件编号与明细栏 教学要求：1、了解装配图在生产与设计中的作用和装配图的内容。 2、掌握装配图的表达方法，并能用以绘制装配图和读装配图的实践 3、熟悉装配图的零、部件编号与明细栏 教学重点：装配图的规定画法和特殊表达方法 教学难点：装配图的规定画法和特殊表达方法。 教具：实物：“微动机构”：挂图：“微动机构装配图” 教学方法：对照零件实物和挂图讲解， 教学过程： 一、复习旧课 、零件测绘的方法和步骤和测绘时应注意的问题。 2、零件尺寸的测量和数据处理。 3、讲解读零图的方法和步骤。 二、引入新课题 在机械设计和机械制造的过程中，装配图是不可缺少的重要技术文件。它是表达机器或 部件的工作原理及零件、部件间的装配、联接关系的技术图样。本次课我们开始学习装配图 的有关内容。 三、教学内容 (一)装配图的作用和内容 1、装配图的作用
第四十三讲 §9—1 装配图的作用和内容 §9—2 装配图的表达方法 §9—3 装配图的零、部件编号与明细栏 课 题：1、装配图的作用和内容 2、装配图的表达方法 3、装配图的零、部件编号与明细栏 课堂类型：讲授 教学目的：1、介绍装配图的作用和内容。 2、讲解装配图的规定画法和特殊表达方法 3、介绍装配图的零、部件编号与明细栏 教学要求：1、了解装配图在生产与设计中的作用和装配图的内容。 2、掌握装配图的表达方法，并能用以绘制装配图和读装配图的实践 3、熟悉装配图的零、部件编号与明细栏 教学重点：装配图的规定画法和特殊表达方法 教学难点：装配图的规定画法和特殊表达方法。 教 具：实物：“微动机构”；挂图：“微动机构装配图” 教学方法：对照零件实物和挂图讲解。 教学过程： 一、复习旧课 1、零件测绘的方法和步骤和测绘时应注意的问题。 2、零件尺寸的测量和数据处理。 3、讲解读零图的方法和步骤。 二、引入新课题 在机械设计和机械制造的过程中，装配图是不可缺少的重要技术文件。它是表达机器或 部件的工作原理及零件、部件间的装配、联接关系的技术图样。本次课我们开始学习装配图 的有关内容。 三、教学内容 （一）装配图的作用和内容 1、装配图的作用
在产品或部件的设计过程中，一般是先设计画出装配图，然后再根据装配图进行零件设 计，画出零件图：在产品或部件的制造过程中，先根据零件图进行零件加工和检验，再按照 依据装配图所制定的装配工艺规程将零件装配成机器或部件：在产品或部件的使用、维护及 维修过程中，也经常要通过装配图来了解产品或部件的工作原理及构造。 2、装配图的内容 如图9一1是一台微动机构的轴测图。 图9一1徽动机构的轴测图 微动机构的工作过程是通过转动手轮，从而带动螺杆转动，利用螺杆和导杆间的螺纹联 接关系，将旋转运动转变成导杆的直线运动。（微动机构中各零件的名称见图9一2微动机构 的装配图)。 图9一2是微动机构的装配图，由此图我们可以看到一张完整的装配图应具备如下内容：
在产品或部件的设计过程中，一般是先设计画出装配图，然后再根据装配图进行零件设 计，画出零件图；在产品或部件的制造过程中，先根据零件图进行零件加工和检验，再按照 依据装配图所制定的装配工艺规程将零件装配成机器或部件；在产品或部件的使用、维护及 维修过程中，也经常要通过装配图来了解产品或部件的工作原理及构造。 2、装配图的内容 如图 9—1 是一台微动机构的轴测图。 图 9—1 微动机构的轴测图 微动机构的工作过程是通过转动手轮，从而带动螺杆转动，利用螺杆和导杆间的螺纹联 接关系，将旋转运动转变成导杆的直线运动。（微动机构中各零件的名称见图 9—2 微动机构 的装配图）。 图 9—2 是微动机构的装配图，由此图我们可以看到一张完整的装配图应具备如下内容：
c- B-B 动 图9一2徽动机构装配图 (1)一组视图 根据产品或部件的具体结构，选用适当的表达方法，用一组视图正确、完整、清晰地表 达产品或部件的工作原理、各组成零件间的相互位置和装配关系及主要零件的结构形状。 图9一2微动机构的装配图，采用以下一组视图：主视图采用全剖视，主要表示微动机 构的工作原理和零件间的装配关系：左视图采用半剖视图，主要表达手轮(1)和支座(8) 的结构形状：俯视图采用C一C剖视，主要表达微动机构安装基面的形状和安装孔的情况： B一B剖面图表示键(12)与导杆(10)等的联接方式。 (2)必要的尺寸 装配图中必须标注反映产品或部件的规格、外形、装配、安装所需的必要尺寸，另外 在设计过程中经过计算而确定的重要尺寸也必须标注。 如在图9-一2所示的微动机构的装配图中所标注的M12,M16,Φ20H8/f7,32,82等。 (3)技术要求 在装配图中用文字或国家标准规定的符号注写出该装配体在装配、检验、使用等方面的 要求。如图9-2所示。 (4)零、部件序号、标题栏和明细栏 按国家标准规定的格式绘制标愿栏和明细栏，并按一定格式将零、部件进行编号，填写 标题栏和明细栏。如图9一2所示
图 9—2 微动机构装配图 （1）一组视图 根据产品或部件的具体结构，选用适当的表达方法，用一组视图正确、完整、清晰地表 达产品或部件的工作原理、各组成零件间的相互位置和装配关系及主要零件的结构形状。 图 9—2 微动机构的装配图，采用以下一组视图：主视图采用全剖视，主要表示微动机 构的工作原理和零件间的装配关系；左视图采用半剖视图，主要表达手轮（1）和支座（8） 的结构形状；俯视图采用 C—C 剖视，主要表达微动机构安装基面的形状和安装孔的情况； B—B 剖面图表示键（12）与导杆（10）等的联接方式。 （2）必要的尺寸 装配图中必须标注反映产品或部件的规格、外形、装配、安装所需的必要尺寸，另外， 在设计过程中经过计算而确定的重要尺寸也必须标注。 如在图 9—2 所示的微动机构的装配图中所标注的 M12，M16，Φ20H8/f7，32，82 等。 （3）技术要求 在装配图中用文字或国家标准规定的符号注写出该装配体在装配、检验、使用等方面的 要求。如图 9—2 所示。 （4）零、部件序号、标题栏和明细栏 按国家标准规定的格式绘制标题栏和明细栏，并按一定格式将零、部件进行编号，填写 标题栏和明细栏。如图 9—2 所示

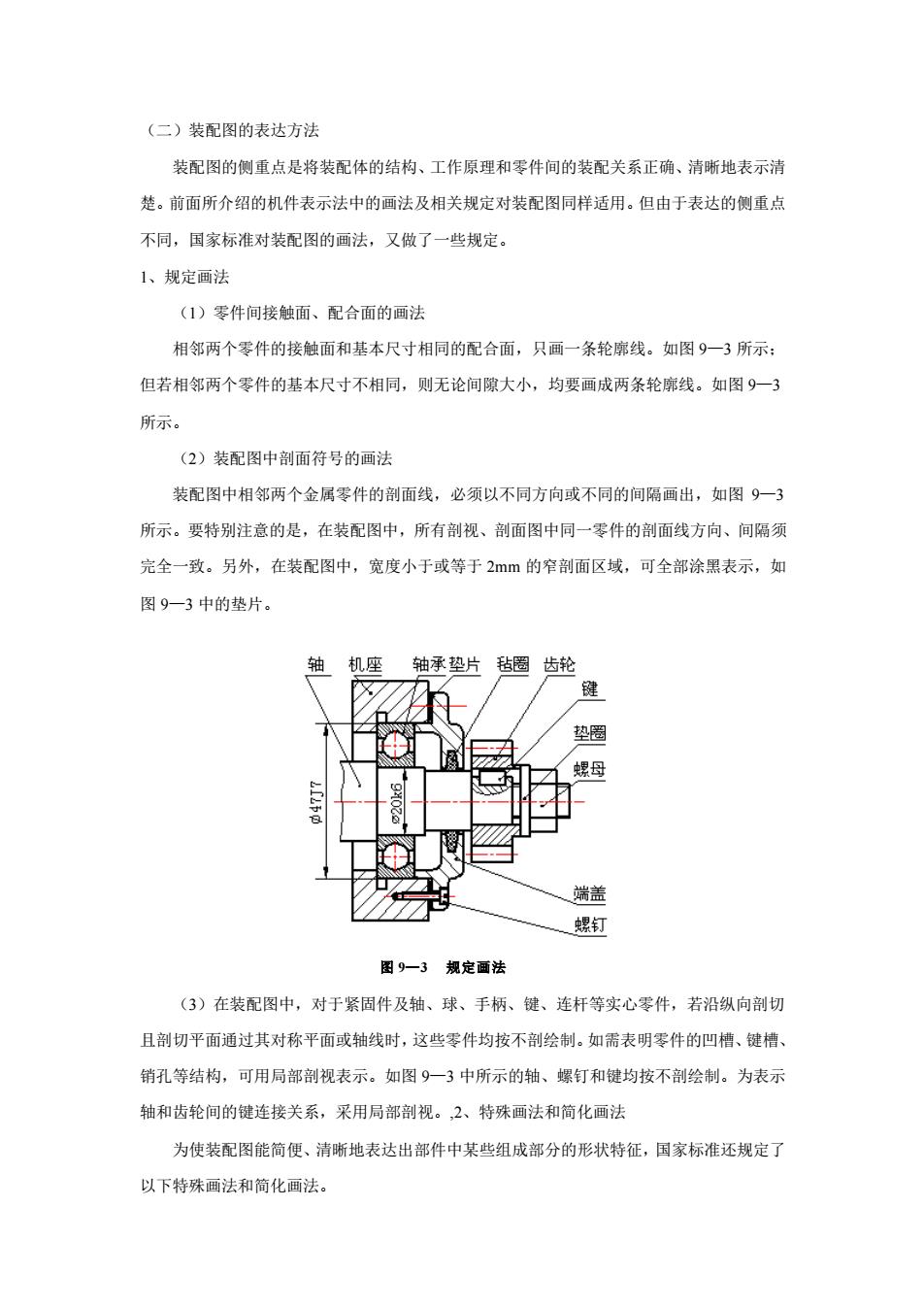

(二)装配图的表达方法 装配图的侧重点是将装配体的结构、工作原理和零件间的装配关系正确、清晰地表示清 楚。前面所介绍的机件表示法中的画法及相关规定对装配图同样适用。但由于表达的侧重点 不同，国家标准对装配图的画法，又做了一些规定。 1、规定画法 (1)零件间接触面、配合面的画法 相邻两个零件的接触面和基本尺寸相同的配合面，只画一条轮廓线。如图9一3所示： 但若相邻两个零件的基本尺寸不相同，则无论间隙大小，均要画成两条轮廓线。如图9一3 所示。 (2)装配图中削面符号的画法 装配图中相邻两个金属零件的剖面线，必须以不同方向或不同的间隔画出，如图9一3 所示。要特别注意的是，在装配图中，所有剂视、剖面图中同一零件的剂面线方向、间隔须 完全一致。另外，在装配图中，宽度小于或等于2mm的窄剖面区域，可全部涂果表示，如 图9一3中的垫片。 机座 轴承垫片毡圈齿轮 垫圈 母 端盖 螺钉 图9一3规定画法 (3)在装配图中，对于紧固件及轴、球、手柄、键、连杆等实心零件，若沿纵向剖切 且剖切平面通过其对称平面或轴线时，这些零件均按不剖绘制。如需表明零件的凹植、键植、 销孔等结构，可用局部剖视表示。如图9一3中所示的轴、螺钉和健均按不剖绘制。为表示 轴和齿轮间的键连接关系，采用局部剖视。2、特殊画法和简化画法 为使装配图能简便、清晰地表达出部件中某些组成部分的形状特征，国家标准还规定了 以下特殊画法和简化画法
（二）装配图的表达方法 装配图的侧重点是将装配体的结构、工作原理和零件间的装配关系正确、清晰地表示清 楚。前面所介绍的机件表示法中的画法及相关规定对装配图同样适用。但由于表达的侧重点 不同，国家标准对装配图的画法，又做了一些规定。 1、规定画法 （1）零件间接触面、配合面的画法 相邻两个零件的接触面和基本尺寸相同的配合面，只画一条轮廓线。如图 9—3 所示； 但若相邻两个零件的基本尺寸不相同，则无论间隙大小，均要画成两条轮廓线。如图 9—3 所示。 （2）装配图中剖面符号的画法 装配图中相邻两个金属零件的剖面线，必须以不同方向或不同的间隔画出，如图 9—3 所示。要特别注意的是，在装配图中，所有剖视、剖面图中同一零件的剖面线方向、间隔须 完全一致。另外，在装配图中，宽度小于或等于 2mm 的窄剖面区域，可全部涂黑表示，如 图 9—3 中的垫片。 图 9—3 规定画法 （3）在装配图中，对于紧固件及轴、球、手柄、键、连杆等实心零件，若沿纵向剖切 且剖切平面通过其对称平面或轴线时，这些零件均按不剖绘制。如需表明零件的凹槽、键槽、 销孔等结构，可用局部剖视表示。如图 9—3 中所示的轴、螺钉和键均按不剖绘制。为表示 轴和齿轮间的键连接关系，采用局部剖视。,2、特殊画法和简化画法 为使装配图能简便、清晰地表达出部件中某些组成部分的形状特征，国家标准还规定了 以下特殊画法和简化画法
(1)特殊画法 1)拆卸画法（或沿零件结合面的剖切画法） 在装配图的某一视图中，为表达一些重要零件的内、外部形状，可假想拆去一个或几个 零件后绘制该视图。如图9一4滑动轴承装配图中，俯视图的右半部即是拆去轴承盖、螺栓 等零件后画出的。 图9一5转子油泵的右视图采用的是沿零件结合面剖切画法。 2)假想画法 在装配图中，为了表达与本部件有在装配关系但又不属于本部件的相邻零、部件时，可 用双点画线画出相邻零、部件的部分轮廓。如9一5中的主视图，与转子油泵相邻的零件即 是用双点画线画出的。 H 拆去袖承盖、螺柱等 图9一4滑动轴承装配图
(1)特殊画法 1） 拆卸画法（或沿零件结合面的剖切画法） 在装配图的某一视图中，为表达一些重要零件的内、外部形状，可假想拆去一个或几个 零件后绘制该视图。如图 9—4 滑动轴承装配图中，俯视图的右半部即是拆去轴承盖、螺栓 等零件后画出的。 图 9—5 转子油泵的右视图采用的是沿零件结合面剖切画法。 2）假想画法 在装配图中，为了表达与本部件有在装配关系但又不属于本部件的相邻零、部件时，可 用双点画线画出相邻零、部件的部分轮廓。如 9—5 中的主视图，与转子油泵相邻的零件即 是用双点画线画出的。 图 9—4 滑动轴承装配图
