第一讲绪论 课题：1、本课程的研究对象 2、本课程的任务和学习方法 3、我国工程图学的发展概况 课堂类型：讲授 教学目的：【、讲解图样的概念及形成 2、介绍本课程的任务、特点和学习方法 教学要求：1、了解本课程的任务和性质 2、领会本课程的学习方法 教学重点：图样的形成及与立体图的比较 教学方法：本次课是介绍绪论部分，主要目的是引导学生培养起对这门课的兴趣，讲课时尽 可能采用较为生动活泼的语言和教学形式，并结合自己的体会和以往积累的教学 经验，向学生介绍一些适时可行的学习方法。 教学过程： 一、引入新课题 工程制图是一门重要的技术基础课，它是研究如何运用正投影基本原理，绘制和阅读 工程图样的课程。主要任务是培养学生具备阅读工程图样和手工画图、计算机绘图的能力， 达到教学大纲中对本课程所提出的教学要求，以适应今后从事工程技术工作的需要。 二、教学内容 (一)本课程的研究对象 1、图样的概念 准确地表达物体的形状、尺寸和技术要求的图，称为图样。（对此定义作简要说明，并 强调：形状、尺寸和技术要求三个方面，缺一不可) 2、机械制图的概念 在建筑工程中使用的图样称为建筑图样，在机械工程中使用的图样称为机械图样。机械 制图是以机械图样作为研究对象的，即研究如何运用正投影基本原理，绘制和阅读机械工程 图样的课程。 3、图样的作用 (1)图样是工厂组织生产、制造零件和装配机器的依据
第一讲 绪 论 课 题：1、本课程的研究对象 2、本课程的任务和学习方法 3、我国工程图学的发展概况 课堂类型：讲授 教学目的：1、讲解图样的概念及形成 2、介绍本课程的任务、特点和学习方法 教学要求：1、了解本课程的任务和性质 2、领会本课程的学习方法 教学重点：图样的形成及与立体图的比较 教学方法：本次课是介绍绪论部分，主要目的是引导学生培养起对这门课的兴趣，讲课时尽 可能采用较为生动活泼的语言和教学形式，并结合自己的体会和以往积累的教学 经验，向学生介绍一些适时可行的学习方法。 教学过程： 一、引入新课题 工程制图是一门重要的技术基础课，它是研究如何运用正投影基本原理，绘制和阅读 工程图样的课程。主要任务是培养学生具备阅读工程图样和手工画图、计算机绘图的能力， 达到教学大纲中对本课程所提出的教学要求，以适应今后从事工程技术工作的需要。 二、教学内容 （一）本课程的研究对象 1、图样的概念 准确地表达物体的形状、尺寸和技术要求的图，称为图样。（对此定义作简要说明，并 强调：形状、尺寸和技术要求三个方面，缺一不可） 2、机械制图的概念 在建筑工程中使用的图样称为建筑图样，在机械工程中使用的图样称为机械图样。机械 制图是以机械图样作为研究对象的，即研究如何运用正投影基本原理，绘制和阅读机械工程 图样的课程。 3、图样的作用 （1）图样是工厂组织生产、制造零件和装配机器的依据

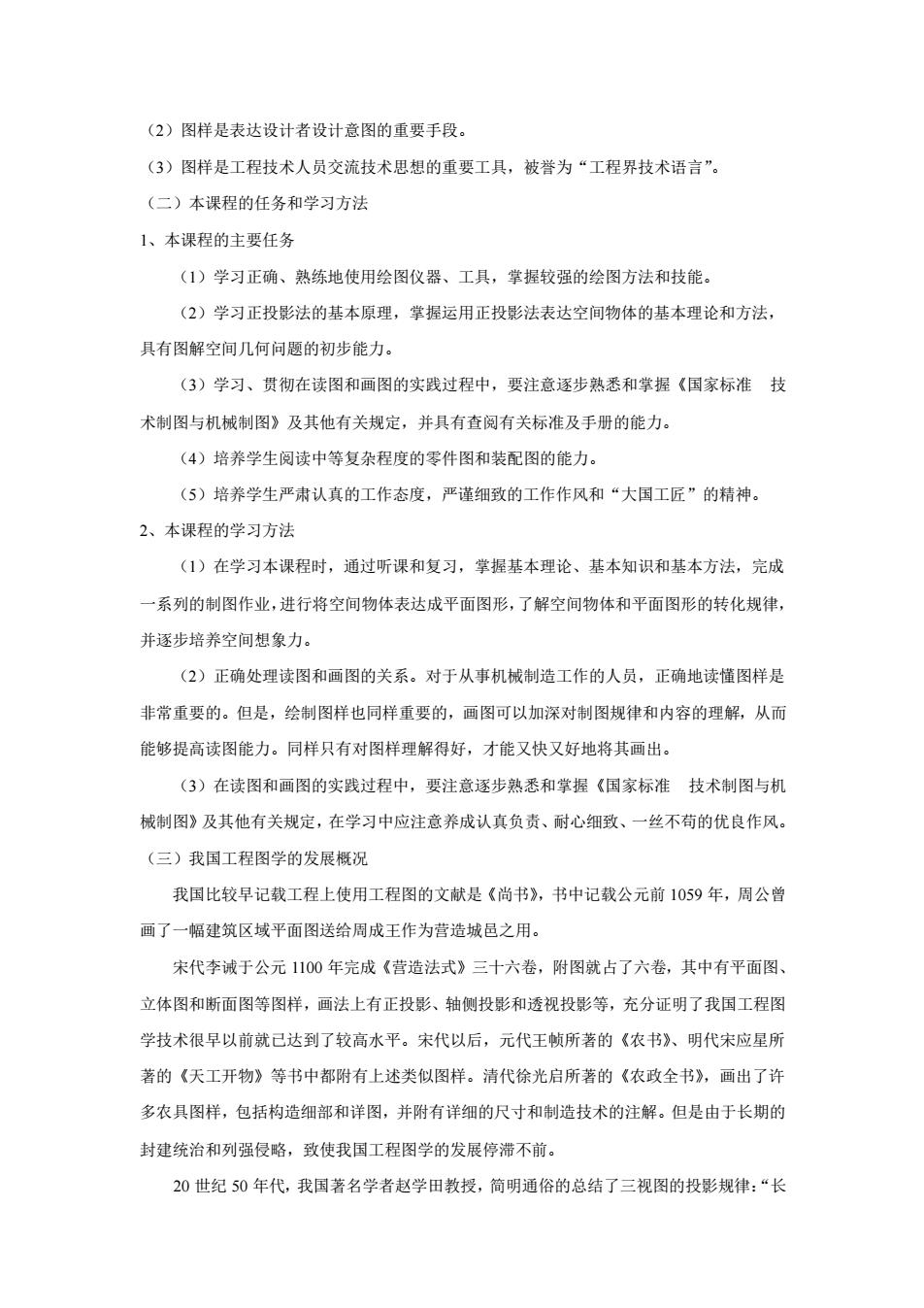

(2)图样是表达设计者设计意图的重要手段。 (3)图样是工程技术人员交流技术思想的重要工具，被誉为“工程界技术语言”。 (二)本课程的任务和学习方法 【、本课程的主要任务 (1)学习正确、熟练地使用绘图仪器、工具，掌握较强的绘图方法和技能。 (2)学习正投影法的基本原理，掌握运用正投影法表达空间物体的基本理论和方法， 具有图解空间几何问题的初步能力。 (3)学习、贯彻在读图和画图的实践过程中，要注意逐步熟悉和掌握《国家标准技 术制图与机械制图》及其他有关规定，并具有查阅有关标准及手册的能力。 (4)培养学生阅读中等复杂程度的零件图和装配图的能力。 (5)培养学生严肃认真的工作态度，严谨细致的工作作风和“大国工匠”的精神。 2、本课程的学习方法 (1)在学习本课程时，通过听课和复习，掌握基本理论、基本知识和基本方法，完成 一系列的制图作业，进行将空间物体表达成平面图形，了解空间物体和平面图形的转化规律。 并逐步培养空间想象力。 (2)正确处理读图和画图的关系。对于从事机械制造工作的人员，正确地读懂图样是 非常重要的。但是，绘制图样也同样重要的，画图可以加深对制图规律和内容的理解，从而 能够提高读图能力。同样只有对图样理解得好，才能又快又好地将其画出、 (3)在读图和画图的实践过程中，要注意逐步熟悉和掌握《国家标准技术制图与机 械制图》及其他有关规定，在学习中应注意养成认真负责、耐心细致、一丝不苟的优良作风。 (三)我国工程图学的发展概况 我国比较早记载工程上使用工程图的文献是《尚书》，书中记载公元前1059年，周公曾 画了一幅建筑区域平面图送给周成王作为营造城邑之用。 未代李诚于公元1100年完成《营造法式》三十六卷，附图就占了六卷，其中有平面图、 立体图和断面图等图样，画法上有正投影、轴侧投影和透视投影等，充分证明了我国工程图 学技术很早以前就已达到了较高水平。宋代以后，元代王顿所著的《农书》、明代宋应星所 著的《天工开物》等书中都附有上述类似图样。清代徐光启所著的《农政全书》，画出了许 多农具图样，包括构造细部和详图，并附有详细的尺寸和制造技术的注解。但是由于长期的 封建统治和列强侵略，致使我国工程图学的发展停滞不前。 20世纪50年代，我国著名学者赵学田教授，简明通俗的总结了三视图的投影规律：“长
（2）图样是表达设计者设计意图的重要手段。 （3）图样是工程技术人员交流技术思想的重要工具，被誉为“工程界技术语言”。 （二）本课程的任务和学习方法 1、本课程的主要任务 （1）学习正确、熟练地使用绘图仪器、工具，掌握较强的绘图方法和技能。 （2）学习正投影法的基本原理，掌握运用正投影法表达空间物体的基本理论和方法， 具有图解空间几何问题的初步能力。 （3）学习、贯彻在读图和画图的实践过程中，要注意逐步熟悉和掌握《国家标准 技 术制图与机械制图》及其他有关规定，并具有查阅有关标准及手册的能力。 （4）培养学生阅读中等复杂程度的零件图和装配图的能力。 （5）培养学生严肃认真的工作态度，严谨细致的工作作风和“大国工匠”的精神。 2、本课程的学习方法 （1）在学习本课程时，通过听课和复习，掌握基本理论、基本知识和基本方法，完成 一系列的制图作业，进行将空间物体表达成平面图形，了解空间物体和平面图形的转化规律， 并逐步培养空间想象力。 （2）正确处理读图和画图的关系。对于从事机械制造工作的人员，正确地读懂图样是 非常重要的。但是，绘制图样也同样重要的，画图可以加深对制图规律和内容的理解，从而 能够提高读图能力。同样只有对图样理解得好，才能又快又好地将其画出。 （3）在读图和画图的实践过程中，要注意逐步熟悉和掌握《国家标准 技术制图与机 械制图》及其他有关规定，在学习中应注意养成认真负责、耐心细致、一丝不苟的优良作风。 （三）我国工程图学的发展概况 我国比较早记载工程上使用工程图的文献是《尚书》，书中记载公元前 1059 年，周公曾 画了一幅建筑区域平面图送给周成王作为营造城邑之用。 宋代李诫于公元 1100 年完成《营造法式》三十六卷，附图就占了六卷，其中有平面图、 立体图和断面图等图样，画法上有正投影、轴侧投影和透视投影等，充分证明了我国工程图 学技术很早以前就已达到了较高水平。宋代以后，元代王帧所著的《农书》、明代宋应星所 著的《天工开物》等书中都附有上述类似图样。清代徐光启所著的《农政全书》，画出了许 多农具图样，包括构造细部和详图，并附有详细的尺寸和制造技术的注解。但是由于长期的 封建统治和列强侵略，致使我国工程图学的发展停滞不前。 20 世纪 50 年代，我国著名学者赵学田教授，简明通俗的总结了三视图的投影规律：“长
对正、高平齐、宽相等”，从而使机械图样的绘制和识读更易理解。1959年，我国正式颁布 了第一部《机械制图》国家标准。以后又多次进行了修改。为与国际标准接轨，1992年以 后，又陆续制定了多项用于多种专业的国家标准《技术制图》。 20世界50年代，世界第一台平台式自动绘图机诞生。70年代后期，随着微型计算机的 出现，计算机绘图进入高速发展和广泛普及的新时期。 三、小结 本次课主要是介绍性的内容，必须掌握的是图样的概念、内容、形成方法及其与立体图 的对比。 第二讲§1一1国家标准关于制图的一般规定 课题：1、图纸幅面的规定 2、比例 3、字体 4、图线 课堂类型：讲授 教学目的：1、介绍图纸幅面、图框格式和尺寸、标题栏格式和内容、常用的比例和字体 2、介绍图线的种类、应用和画法 教学要求：1、掌握图样上的一般规定 2、掌握九种图线的应用和画法 教学重点：1、粗实线、细实线、虚线和细点画线的画法 2、比例的概念和应用 教学难点：虚线和细点画线的画法 教具：挂图“图线及其应用” 教学方法：介绍图线时，结合挂图，讲解清楚各种图线的画法及主要作用。 为学生以后画图打下基础。九种图线也应该详略分开，重点讲解粗实线、细实线 虚线和细点画线，其余五种图线略讲。 教学过程： 一、复习旧课 简要复习图样的概念、作用及形成方法
对正、高平齐、宽相等”，从而使机械图样的绘制和识读更易理解。1959 年，我国正式颁布 了第一部《机械制图》国家标准。以后又多次进行了修改。为与国际标准接轨，1992 年以 后，又陆续制定了多项用于多种专业的国家标准《技术制图》。 20 世界 50 年代，世界第一台平台式自动绘图机诞生。70 年代后期，随着微型计算机的 出现，计算机绘图进入高速发展和广泛普及的新时期。 三、小结 本次课主要是介绍性的内容，必须掌握的是图样的概念、内容、形成方法及其与立体图 的对比。 第二讲 §1—1 国家标准关于制图的一般规定 课 题：1、图纸幅面的规定 2、比例 3、字体 4、图线 课堂类型：讲授 教学目的：1、介绍图纸幅面、图框格式和尺寸、标题栏格式和内容、常用的比例和字体 2、介绍图线的种类、应用和画法 教学要求：1、掌握图样上的一般规定 2、掌握九种图线的应用和画法 教学重点：1、粗实线、细实线、虚线和细点画线的画法 2、比例的概念和应用 教学难点：虚线和细点画线的画法 教 具：挂图“图线及其应用” 教学方法：介绍图线时，结合挂图，讲解清楚各种图线的画法及主要作用， 为学生以后画图打下基础。九种图线也应该详略分开，重点讲解粗实线、细实线、 虚线和细点画线，其余五种图线略讲。 教学过程： 一、复习旧课 简要复习图样的概念、作用及形成方法
二、引入新课题 本次课从画图的技能方面着手，摘要介绍《国家标准技术制图和机械制图》有关图 纸幅面、比例、字体、图线的统一规定。 三、教学内容 (一)图纸幅面的规定 为了便于图样的绘制、使用和保管，图样均应画在规定幅面和格式的图纸。 1、图纸幅面 讲解表1一1，图1一1、。 2、图纸格式 讲解图1一2。 3、标题栏的位置和格式 标题栏的位置一般在图框的右下角。看图的方向应与标题栏的方向一致。讲解图1一3、 图1一4。学校的制图作业中建议采用练习册第！也中所示的格式。 (二)比例 比例一一图样中机件要素的线性尺寸与实际机件相应要素的线性尺寸之比： 强调：(1)比例规范化，不可随意确定，按照表1一2选取。 (2)画图时应尽量采用1：】的比例（即原值比例）画图，以便直接从图样中看出机件 的真实大小 (3)图样不论放大或缩小，图样上标注的尺寸均为机件的实际大小，而与采用的比例 无关。 (4)绘制同一机件的各个视图应采用相同的比例，并在标题栏的比例栏中填写。 (三)字体 图样中的汉字应采用长仿宋体，长仿宋体汉字书写的特点：横平竖直、起落有锋、粗 细一致、结构匀称。 在图样中，字母和数字可写成斜体或直体，斜体字字头向右倾斜，与水平基准线5°。 字母和数字分A型和B型，但在同一图样上，只允许选用一种型式。示例见表1-3。 (四)图线 图线分粗、细两种。粗线的宽度b应按照图的大小及复杂程度，在0.5~2mm之间选 择，细线的宽度约为b/2
二、引入新课题 本次课从画图的技能方面着手，摘要介绍《国家标准 技术制图和机械制图》有关图 纸幅面、比例、字体、图线的统一规定。 三、教学内容 （一）图纸幅面的规定 为了便于图样的绘制、使用和保管，图样均应画在规定幅面和格式的图纸。 1、图纸幅面 讲解表 1—1，图 1—1、。 2、图纸格式 讲解图 1—2。 3、标题栏的位置和格式 标题栏的位置一般在图框的右下角。看图的方向应与标题栏的方向一致。讲解图 1—3、 图 1—4。学校的制图作业中建议采用练习册第 1 也中所示的格式。 （二）比例 比例——图样中机件要素的线性尺寸与实际机件相应要素的线性尺寸之比。 强调：（1）比例规范化，不可随意确定，按照表 1—2 选取。 （2）画图时应尽量采用 1:1 的比例（即原值比例）画图，以便直接从图样中看出机件 的真实大小 （3）图样不论放大或缩小，图样上标注的尺寸均为机件的实际大小，而与采用的比例 无关。 （4）绘制同一机件的各个视图应采用相同的比例，并在标题栏的比例栏中填写。 （三）字体 图样中的汉字应采用长仿宋体，长仿宋体汉字书写的特点：横平竖直、起落有锋、粗 细一致、结构匀称。 在图样中，字母和数字可写成斜体或直体，斜体字字头向右倾斜，与水平基准线 75°。 字母和数字分 A 型和 B 型，但在同一图样上，只允许选用一种型式。示例见表 1-3。 （四）图线 图线分粗、细两种。粗线的宽度 b 应按照图的大小及复杂程度，在 0.5～2 mm 之间选 择，细线的宽度约为 b/2

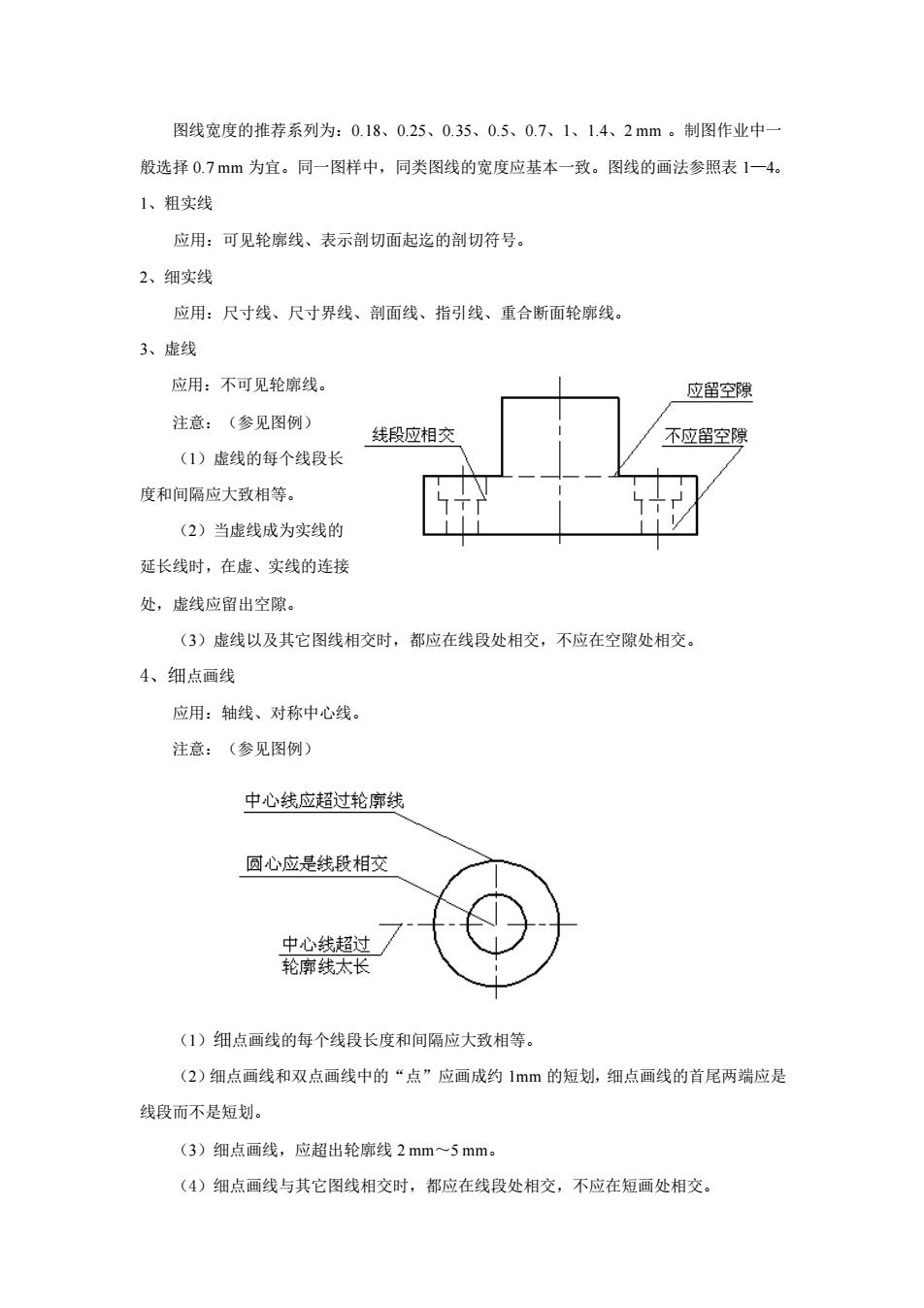

图线宽度的推荐系列为：0.18、0.25、0.35、0.5、0.7、1、1.4、2mm。制图作业中 般选择0.7mm为宜。同一图样中，同类图线的宽度应基本一致。图线的画法参照表1一4。 1、相实线 应用：可见轮廓线、表示剖切面起迄的剖切符号。 2、细实线 应用：尺寸线、尺寸界线、剖面线、指引线、重合断面轮廓线。 3、虚线 应用：不可见轮席线。 应留空隙 注意：（参见图例） 线段应相交 不应留空隙 (1)虚线的每个线段长 度和间隔应大致相等。 (2)当虚线成为实线的 延长线时，在虚、实线的连接 处，虚线应留出空隙。 (3)虚线以及其它图线相交时，都应在线段处相交，不应在空隙处相交。 4、细点画线 应用：轴线、对称中心线。 注意：（参见图例） 中心线应超过轮廓线 圆心应是线段相交 中心线超过 轮郭线太长 (1)细点画线的每个线段长度和间隔应大致相等。 (2)细点画线和双点画线中的“点”应画成约1mm的短划，细点画线的首尾两端应是 线段而不是短划。 (3)细点画线，应超出轮廓线2mm~5mm。 (4)细点画线与其它图线相交时，都应在线段处相交，不应在短画处相交
图线宽度的推荐系列为：0.18、0.25、0.35、0.5、0.7、1、1.4、2 mm 。制图作业中一 般选择 0.7 mm 为宜。同一图样中，同类图线的宽度应基本一致。图线的画法参照表 1—4。 1、粗实线 应用：可见轮廓线、表示剖切面起迄的剖切符号。 2、细实线 应用：尺寸线、尺寸界线、剖面线、指引线、重合断面轮廓线。 3、虚线 应用：不可见轮廓线。 注意：（参见图例） （1）虚线的每个线段长 度和间隔应大致相等。 （2）当虚线成为实线的 延长线时，在虚、实线的连接 处，虚线应留出空隙。 （3）虚线以及其它图线相交时，都应在线段处相交，不应在空隙处相交。 4、细点画线 应用：轴线、对称中心线。 注意：（参见图例） （1）细点画线的每个线段长度和间隔应大致相等。 （2）细点画线和双点画线中的“点”应画成约 1mm 的短划，细点画线的首尾两端应是 线段而不是短划。 （3）细点画线，应超出轮廓线 2 mm～5 mm。 （4）细点画线与其它图线相交时，都应在线段处相交，不应在短画处相交
