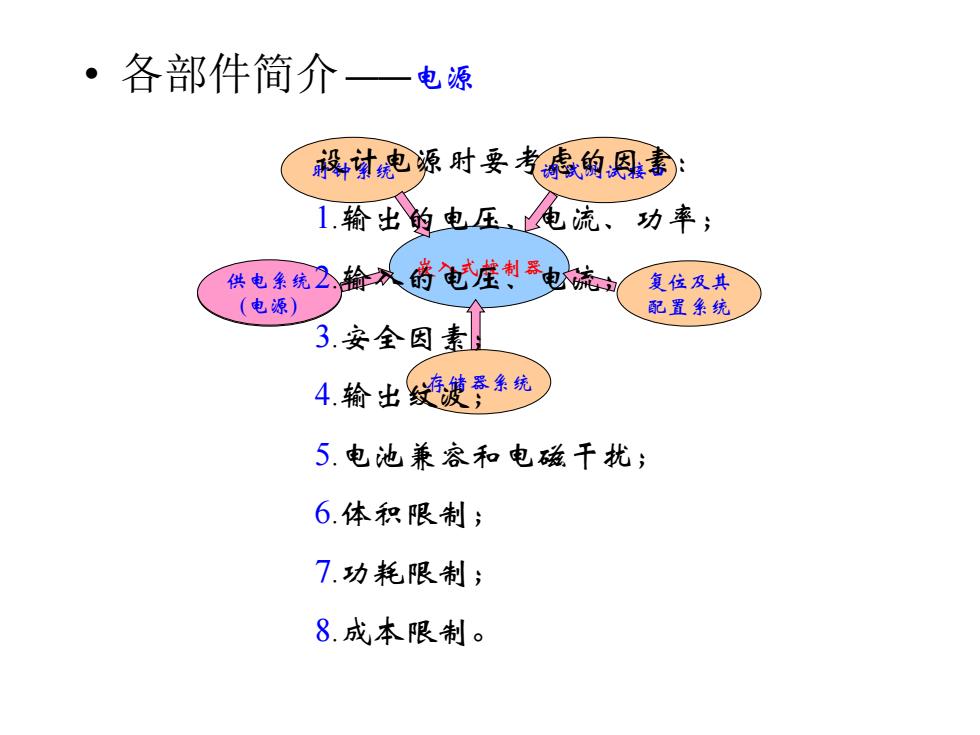

·各部件简介一电源 视动忠源时要考的素： 1输出的电压、龟流、功率； 供电集统2输入销电崖制电流 复位及其 (电源) 配置华统 3.安全因素 4.输出纹使能 5.电池兼容和电磁干扰； 6.体积限制； 7.功耗限制； 8.成本限制
• 各部件简介——电源 嵌入式控制器 时钟系统 调试测试接口 复位及其 配置系统 存储器系统 供电系统 (电源) 设计电源时要考虑的因素： 1.输出的电压、电流、功率； 2.输入的电压、电流； 3.安全因素； 4.输出纹波； 5.电池兼容和电磁干扰； 6.体积限制； 7.功耗限制； 8.成本限制
·各部件简介—电源 1.分析需求 LPC2000系列微控制所需要的电源类型： 电压 3.3V 1.8V 型号 LPC210x V3.3 V1.8 LPC22xx V3.3D、V3.3A V1.8D、V1.8A LPC213x V3.3D、V3.3A 无 对于I V33D表示数字电源，V33A表示模拟电源。 源输入。 理想情况下 LPC2104/05/06无模拟和数字之分。 要单点接 地或大面积接地。甚至还有为系统中其它的部件提供更 多种类的电源。但如果没有使用LPC2000内部的AD功能， 或对AD的要求不高，模拟电源和数字电源可以不分开 供电。这样LPC2200和LPC210x都只需要两组电源
对于LPC2200系列微控制器，它有4组电源输入。 理想情况下需要提供4组独立的电源，它们需要单点接 地或大面积接地。甚至还有为系统中其它的部件提供更 多种类的电源。但如果没有使用LPC2000内部的AD功能， 或对AD的要求不高，模拟电源和数字电源可以不分开 供电。这样LPC2200和LPC210x都只需要两组电源。 • 各部件简介——电源 1.分析需求 LPC2000系列微控制所需要的电源类型： 电压 型号 3.3V 1.8V LPC210x V3.3 V1.8 LPC22xx V3.3D、V3.3A V1.8D、V1.8A LPC213x V3.3D、V3.3A 无 V3.3D表示数字电源， V3.3A表示模拟电源。 LPC2104/05/06无模拟和数字之分
·各部件简介一电源 2.设计末级电源电路 LPC2000条列微控制1.8V消耗电流的极限值为70mAo 为了保证可靠性并为以后升级留下余量，则电源条统 1.8V能够提供的电流应当大于300A。 整个系统在3.3V上消耗的电流与外部条件有很大的 关条，这里假设电流不超过200A,这样，电源糸统 3.3V能够提供600mA电流即可。 分析得到以下参数： >3.3V电源设计最大电流：600mA; >1.8V电源设计最大电流：300mA
• 各部件简介——电源 2.设计末级电源电路 LPC2000系列微控制1.8V消耗电流的极限值为70mA。 为了保证可靠性并为以后升级留下余量，则电源系统 1.8V能够提供的电流应当大于300mA。 整个系统在3.3V上消耗的电流与外部条件有很大的 关系，这里假设电流不超过200mA，这样，电源系统 3.3V能够提供600mA电流即可。 分析得到以下参数： ➢3.3V电源设计最大电流：600mA； ➢1.8V电源设计最大电流：300mA
·各部件简介一电源 2.设计末级电源电路 在了解功率消耗之后，需要选择合适的器件。 因为系统对这两组电压的要求比较高，且其功耗不 是很大，所以不适合用开关电源，应当用低压差模拟电 源(LDO)。合乎技术参数的LDO芯片很多，Sipex半 导体SPX1117是一个较好的选择，它的性价比较好，且 有一些产品可以与它直接替换，减少采购风险
• 各部件简介——电源 2.设计末级电源电路 在了解功率消耗之后，需要选择合适的器件。 因为系统对这两组电压的要求比较高，且其功耗不 是很大，所以不适合用开关电源，应当用低压差模拟电 源（LDO）。合乎技术参数的LDO芯片很多，Sipex 半 导体SPX1117是一个较好的选择，它的性价比较好，且 有一些产品可以与它直接替换，减少采购风险

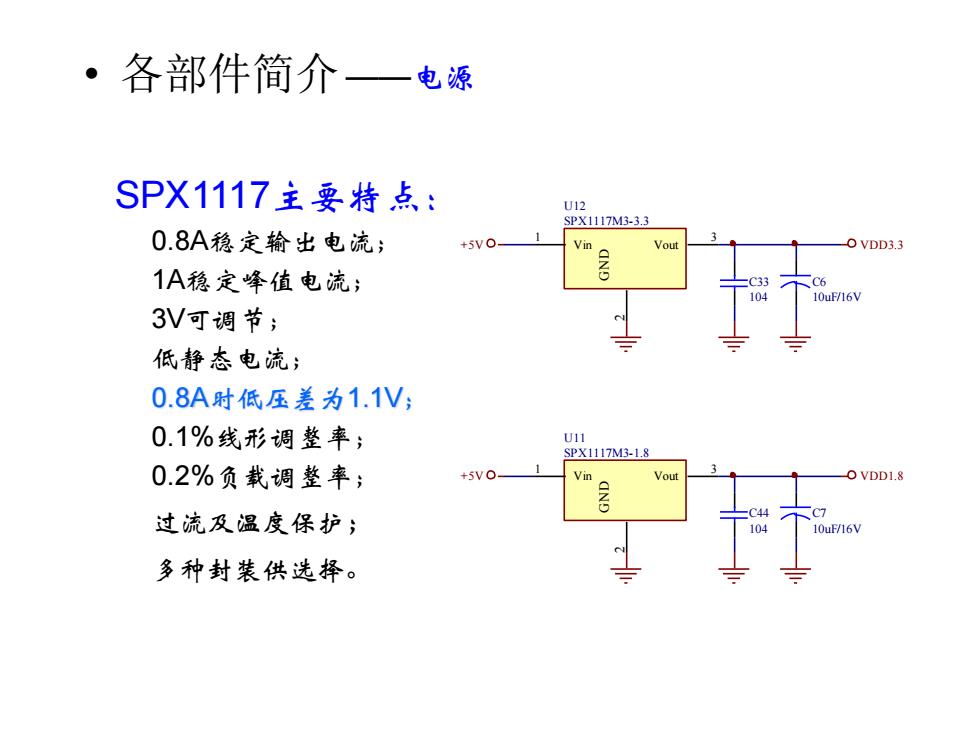

·各部件简介一电源 SPX1117主要特点： U12 SPX1117M3-3.3 0.8A稳定输出电流； +5VO Vin Vout O VDD3.3 1A稳定峰值电流； (ND -C33 C6 104 10uF/16V 3V可调节； 低静态电流； 0.8A附低压差为1.1V; 0.1%线形调整率； U11 SPX1117M3-1.8 0.2%负载调整率； +5V0 Vin Vout O VDD1.8 (ND C44 过流及温度保护； 104 10uF/16V 多种封装供选择
• 各部件简介——电源 SPX1117主要特点： 0.8A稳定输出电流； 1A稳定峰值电流； 3V可调节； 低静态电流； 0.8A时低压差为1.1V； 0.1%线形调整率； 0.2%负载调整率； 过流及温度保护； 多种封装供选择。 Vin 1 GND 2 Vout 3 U12 SPX1117M3-3.3 C33 104 C6 10uF/16V +5V VDD3.3 Vin 1 GND 2 Vout 3 U11 SPX1117M3-1.8 C44 104 C7 10uF/16V +5V VDD1.8
