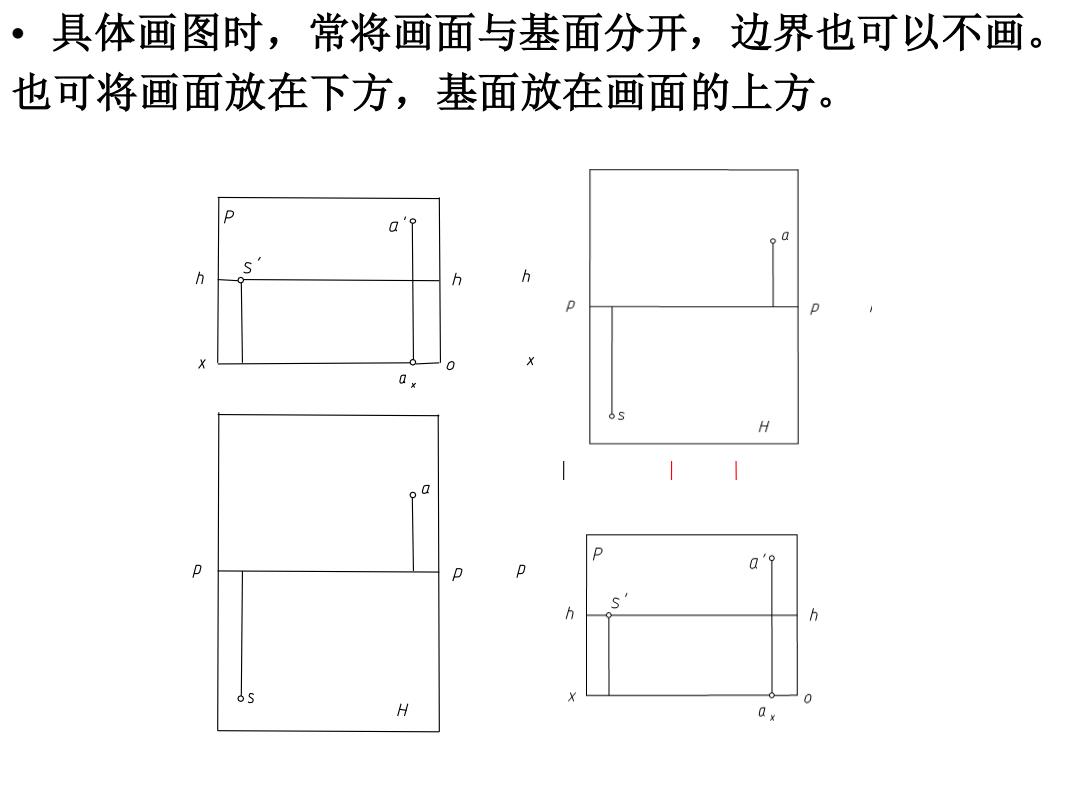

·具体画图时，常将画面与基面分开，边界也可以不画。 也可将画面放在下方，基面放在画面的上方。 h 0
• 具体画图时，常将画面与基面分开，边界也可以不画。 也可将画面放在下方，基面放在画面的上方
具体画图时，常将画面与基面分开，边界也可以不画。 也可将画面放在下方，基面放在画面的上方
具体画图时，常将画面与基面分开，边界也可以不画。 也可将画面放在下方，基面放在画面的上方

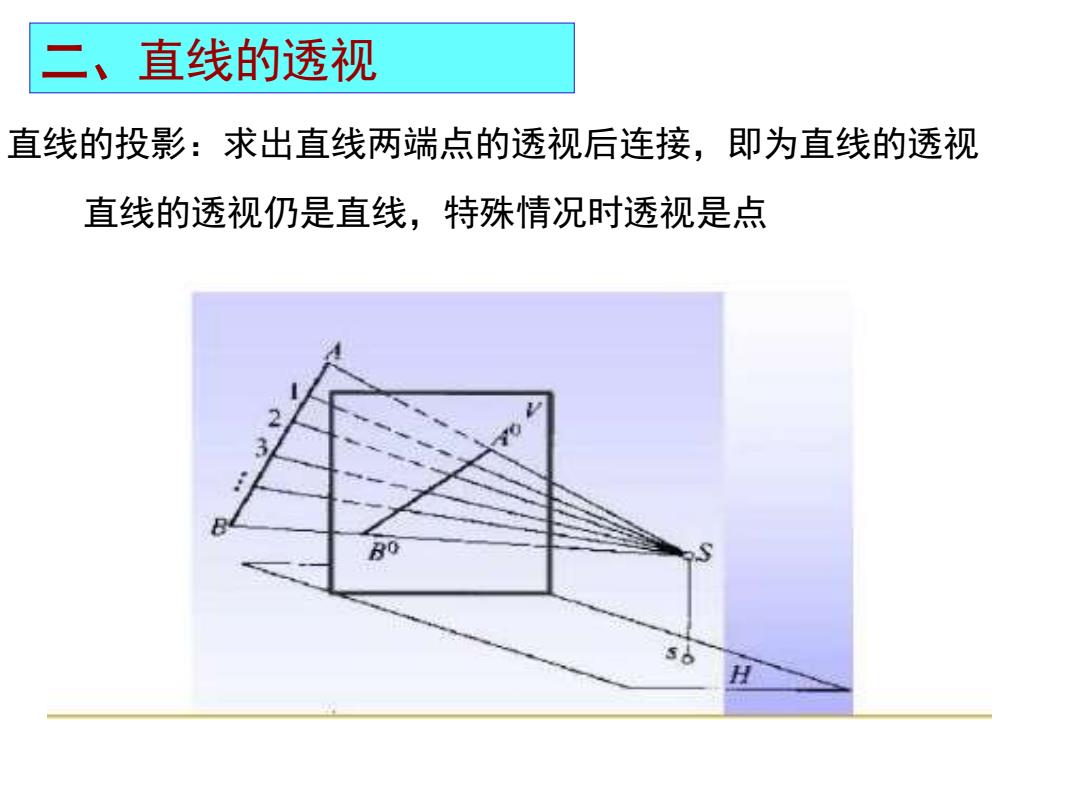

二、 直线的透视 直线的投影：求出直线两端点的透视后连接，即为直线的透视 直线的透视仍是直线，特殊情况时透视是点
二、直线的透视 直线的透视仍是直线，特殊情况时透视是点 直线的投影：求出直线两端点的透视后连接，即为直线的透视
求直线透视的方法 直线的迹点和灭点 基面上直线的透视 各种位置直线的透视 平行于基面的线（水平线)的透视 平行于画面的直线的透视 垂直于画面的线透视
求直线透视的方法 直线的迹点和灭点 基面上直线的透视 平行于基面的线（水平线）的透视 平行于画面的直线的透视 各 种 位 置 直 线 的 透 视 垂直于画面的线透视
求直线AB透视的方法 方法一：用求点的方法分别作出A、B透视点 此方法需要定出a'、a,b'、b的位置， 适用于一般位置的直线 方法二：求出直线的灭点与迹点 ·A°B°在NF连线上，a°b°在Fn连线上 ·适用于与基面平行线（水平线）、基面垂直线
求直线AB透视的方法 方法二：求出直线的灭点与迹点 • A° B °在NF连线上， a °b °在Fn连线上 • 适用于与基面平行线(水平线)、基面垂直线 方法一：用求点的方法分别作出A、B透视点 此方法需要定出 aˊ、a， bˊ、b的位置， 适用于一般位置的直线
