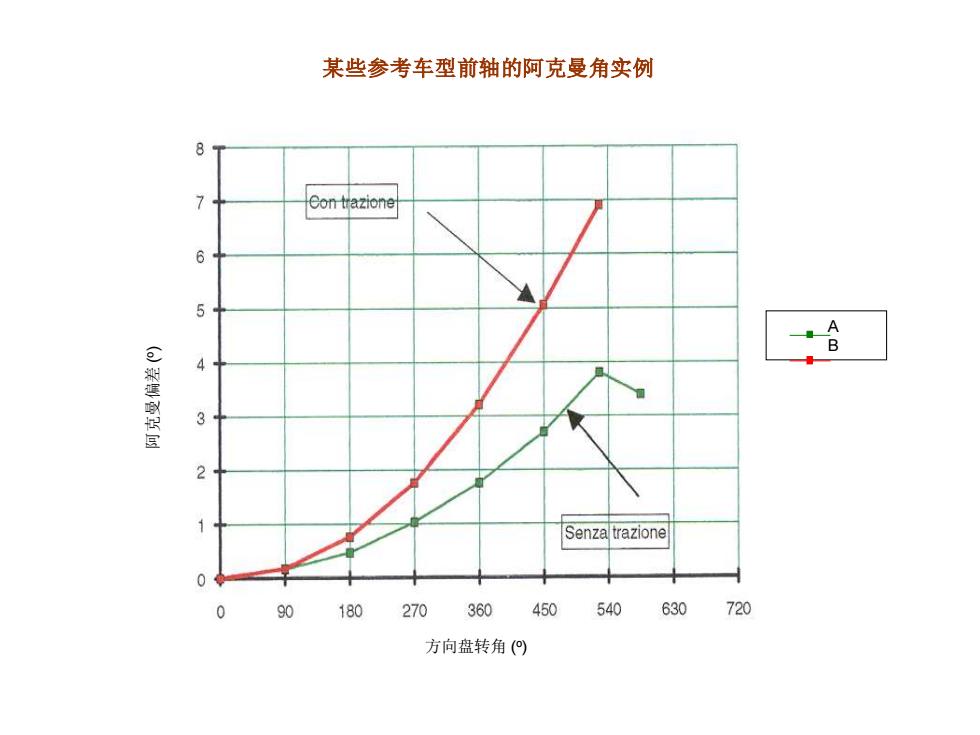

某些参考车型前轴的阿克曼角实例 Con trazione Senza trazione 0 90 180 270 360450540 630 720 方向盘转角()
阿克曼偏差 ( o ) 方向盘转角 ( o ) A B 某些参考车型前轴的阿克曼角实例

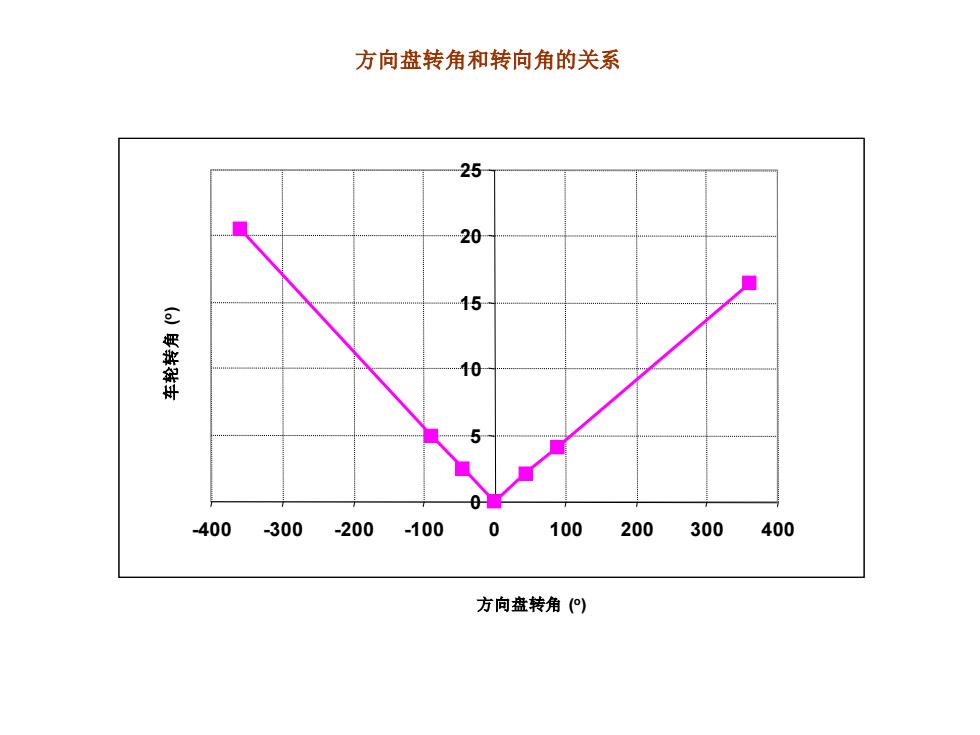

方向盘转角和转向角的关系 25 20 15 10 -400-300 -200-100 0 100200300 400 方向盘转角()
0 5 10 15 20 25 -400 -300 -200 -100 0 100 200 300 400 方向盘转角和转向角的关系 方向盘转角 ( o) 车轮转角 ( o)
2)定义主销的几何尺寸 包括：主销后倾，主销内倾，主销后倾拖距，主销偏置距等 —根据经验选取起始点
2) 定义主销的几何尺寸 包括：主销后倾，主销内倾，主销后倾拖距，主销偏置距等 ——根据经验选取起始点
主销后倾角 定义主销后倾角 主销后倾角影响： •转向时车轮外倾角的变化 ·主销拖距 ·车轮上下跳动过程中的前束变化 ·不平路面上的制动性能 Variaz.in sterzata Variaz.in scuotimento Dz=60 mm Dz-40 mm 02-0mm Valore di progetto Dz=-40 mm Dze-80 mm 360 270-180 90 0 90 180270 360 Outer w. 方向盘转角(o)lnner w
Outer w. 方向盘转角 ( o ) Inner w. 主销后倾角 ( o ) 主销后倾角 定义主销后倾角 主销后倾角影响： •转向时车轮外倾角的变化 •主销拖距 •车轮上下跳动过程中的前束变化 •不平路面上的制动性能
主销内倾角 定义主销内倾角 主销内倾角影响： 在前驱车型中通常在12°一14° ·转向回正力距 ·制动时方向盘上的力 转向变化 车轮跳动变化 Variaz.in scuotimento Dz=60 mm ◇一D2m40mm —D20mm Valore di progetto 合一D240mm 一一Dz80mm Outer w. 方向盘转角() Inner w
定义主销内倾角 主销内倾角影响： 在前驱车型中通常在12°—14° • 转向回正力距 •制动时方向盘上的力 Outer w. 方向盘转角 ( o ) Inner w. 转向变化 车轮跳动变化 主销内倾角 主销内倾角 ( o )
