”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少本开王大家 2.尺寸标注要完整 (2) 定位尺寸及其尺寸基准 R10 12 长度方向 主要基准 20 12 高度方向主要基准 64总长 长度定位々长度方向主要基准 宽度方向 R6 主要基准 高度方向 股 主要基准 0 宽度方向 主要基准 2x06 38长度定位
(2)定位尺寸及其尺寸基准 2. 尺寸标注要完整

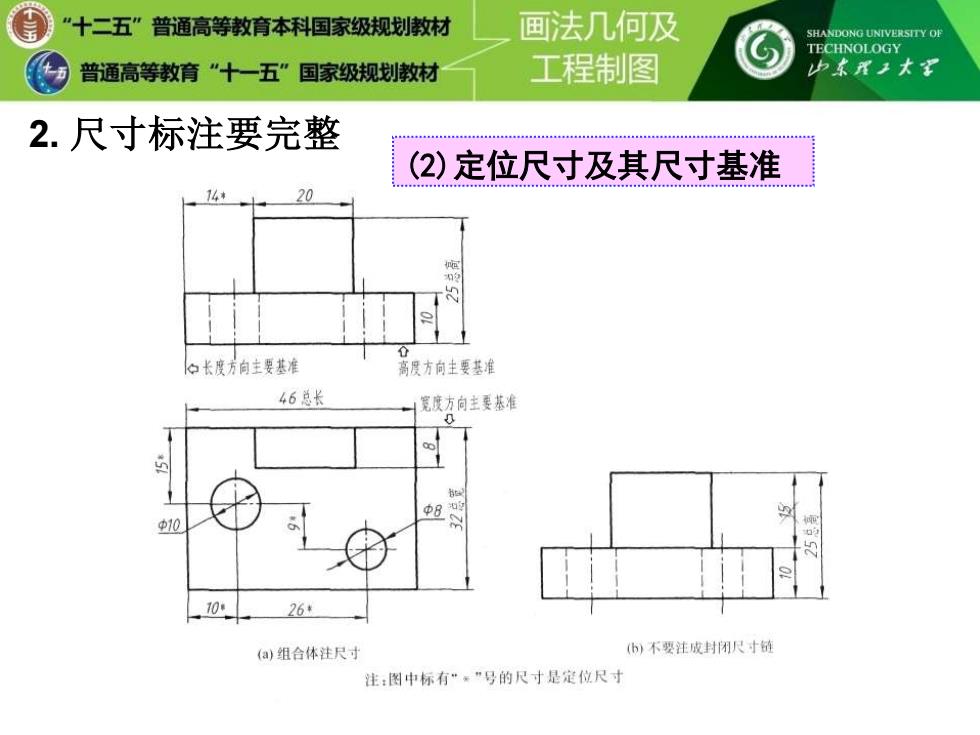

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 山本用王大军 2.尺寸标注要完整 (2)定位尺寸及其尺寸基准 14* 20 白长度方向主要基准 高度方向主要基准 46总长 宽度方向主要基准 10 10 26* (a)组合体注尺寸 (6)不要注成封闭尺寸随 注：图中标有”：”号的尺寸是定位尺寸
2. 尺寸标注要完整 (2)定位尺寸及其尺寸基准
十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少本开王大家 2.尺寸标注要完整 (3)总体尺寸 总体尺寸、定位尺寸、 定形尺寸可能重合，这时 需作调整，以免出现多余 尺寸 图中蓝色高度尺寸，既 是底板的定形尺寸，也是 上面立方体的定位尺寸
8 ⑶ 总体尺寸 总体尺寸、定位尺寸、 定形尺寸可能重合，这时 需作调整，以免出现多余 尺寸。 图中蓝色高度尺寸，既 是底板的定形尺寸，也是 上面立方体的定位尺寸。 2. 尺寸标注要完整

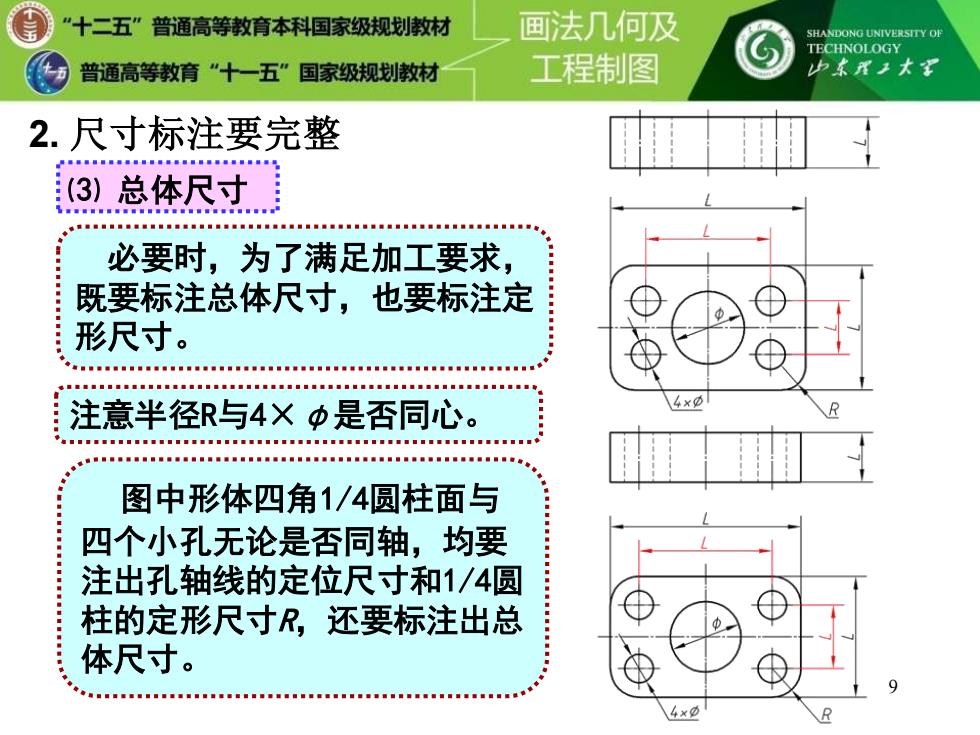

十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 少本X工大到 2.尺寸标注要完整 (3)总体尺寸 香香面■面面■带面细■等国带面■面每面国图国■等 必要时，为了满足加工要求， 既要标注总体尺寸，也要标注定 形尺寸。 ai0 注意半径R与4Xφ是否同心。 4x a.Mm 图中形体四角1/4圆柱面与 四个小孔无论是否同轴，均要 注出孔轴线的定位尺寸和1/4圆 柱的定形尺寸R,还要标注出总 体尺寸。 4x
9 必要时，为了满足加工要求， 既要标注总体尺寸，也要标注定 形尺寸。 图中形体四角1/4圆柱面与 四个小孔无论是否同轴，均要 注出孔轴线的定位尺寸和1/4 圆 柱的定形尺寸 R，还要标注出总 体尺寸。 注意半径 R 与 4 × φ是否同心。 ⑶ 总体尺寸 2. 尺寸标注要完整
十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 山本用王大军 2.尺寸标注要完整 (3)总体尺寸 5×功 0 .M.a. 当组合体的端部不是平面，而是回转面时，该方向 一般不直接标注总体尺寸，而是由确定回转面轴线的定 位尺寸和回转面的定形尺寸（半径或直径）间接确定。 0
10 当组合体的端部不是平面，而是回转面时，该方向 一般不直接标注总体尺寸，而是由确定回转面轴线的定 位尺寸和回转面的定形尺寸（半径或直径）间接确定。 ⑶ 总体尺寸 2. 尺寸标注要完整
