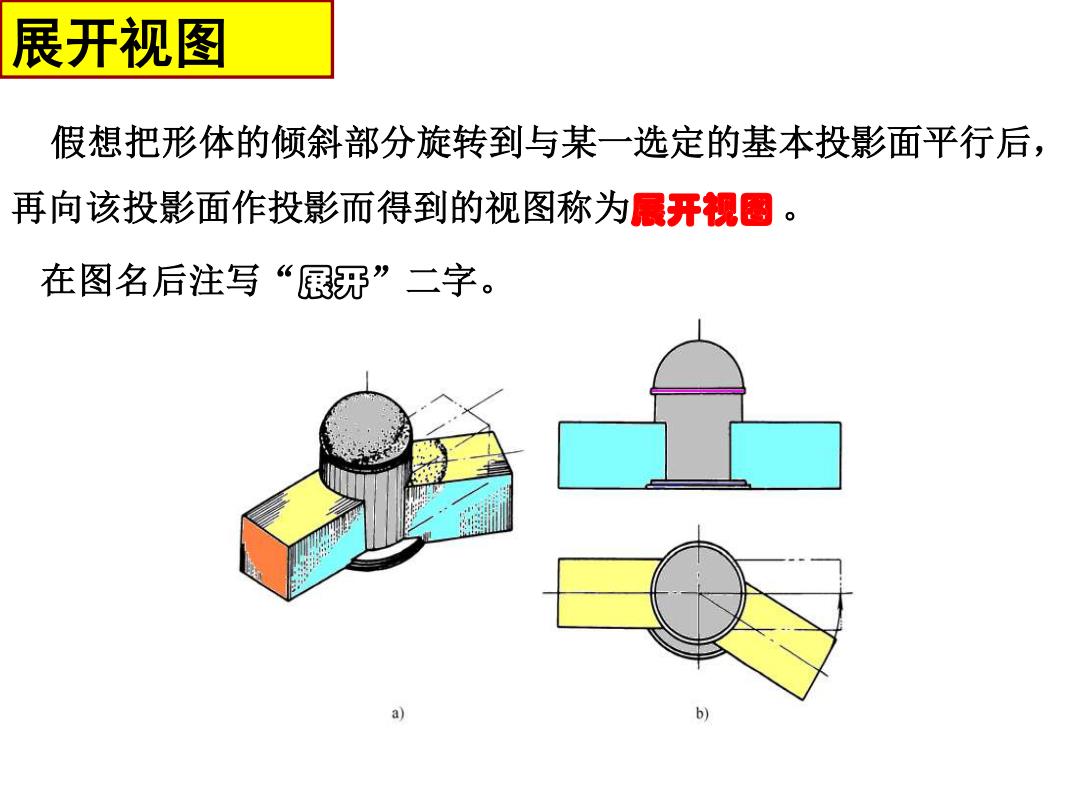

展开视图 假想把形体的倾斜部分旋转到与某一选定的基本投影面平行后， 再向该投影面作投影而得到的视图称为晨开视围。 在图名后注写“展妍”二字。 a)
假想把形体的倾斜部分旋转到与某一选定的基本投影面平行后， 再向该投影面作投影而得到的视图称为展开视图 。 在图名后注写“展开”二字。 展开视图
第二节剖面图 剖面图的形成：假想用剖切面在形体的适当部位剖切开，移去 处于观察者和截平面之间的部分，对留下分按正投影法投影 所得的图样称为剖面图。 剖面图 图中有虚线，不便于 画图、注尺寸和看图 玛 ☑☑ 剖面图除应画出剖切面切到 部分的图形外，还应画出沿投射 方向看到的部分
P V 第二节 剖 面 图 剖面图的形成 ：假想用剖切面在形体的适当部位剖切开，移去 处于观察者和截平面之间的部分，对留下部分按正投影法投影 所得的图样称为剖面图。 剖面图 剖面图除应画出剖切面切到 部分的图形外，还应画出沿投射 方向看到的部分。 图中有虚线，不便于 画图、注尺寸和看图 剖面图
剖面图的标注及画法 线型被剖切面切到部分的轮廓线用粗实线绘制，剖切面后的可见部 分用中实线绘制。 剖切位置应平行于某一投影面，一般选择在对称面处，并通过孔、 洞、槽中心线。 剖切位置线长6-10mm的粗短线； 投射方向线长4-6mm的粗短线。 ● 剖面材料图例 指明材 料按“国标”规定画， 2-2 投射方向线 不指明材料用同向等间 距的细线画出。 编号编号采用阿拉伯 数字，注写在投射方向 线一侧。在剖面图的下 -2 剖切位置线 方，用相同的阿拉伯数 字来编号
剖面材料图例 指明材 料按 “国标” 规定画， 不指明材料用同向等间 距的细线画出。 剖面图的标注及画法 剖切位置 应平行于某一投影面，一般选择在对称面处，并通过孔、 洞、槽中心线。 剖切位置线 长6-10mm的粗短线； 投射方向线 长4-6mm的粗短线。 编号 编号采用阿拉伯 数字，注写在投射方向 线一侧。在剖面图的下 方，用相同的阿拉伯数 字来编号。 1 1 2 2 1-1 2-2 剖切位置线 投射方向线 线型 被剖切面切到部分的轮廓线用粗实线绘制，剖切面后的可见部 分用中实线绘制。 剖面图的 画法
常用建筑材料图例 名称 图例 名称 图例 自然土壤 NZ 砂、灰土 夯实土壤 Z7不 毛石 普通砖 金属 混凝土 木材 钢筋混凝土 玻璃 饰面砖 I 粉 刷 材料图例 动画1 动画2
常用建筑材料图例
常用的剖切方法 用一个剖切平面剖切 全剖面图 半剖面图 用两个或两个以上平行的剖切平面剖切（全剖) 用两个相交的剖切平面剖切 局部剖切和分层剖切
常用的剖切方法 用一个剖切平面剖切 半剖面图 全剖面图 用两个相交的剖切平面剖切 用两个或两个以上平行的剖切平面剖切（全剖） 局部剖切和分层剖切
