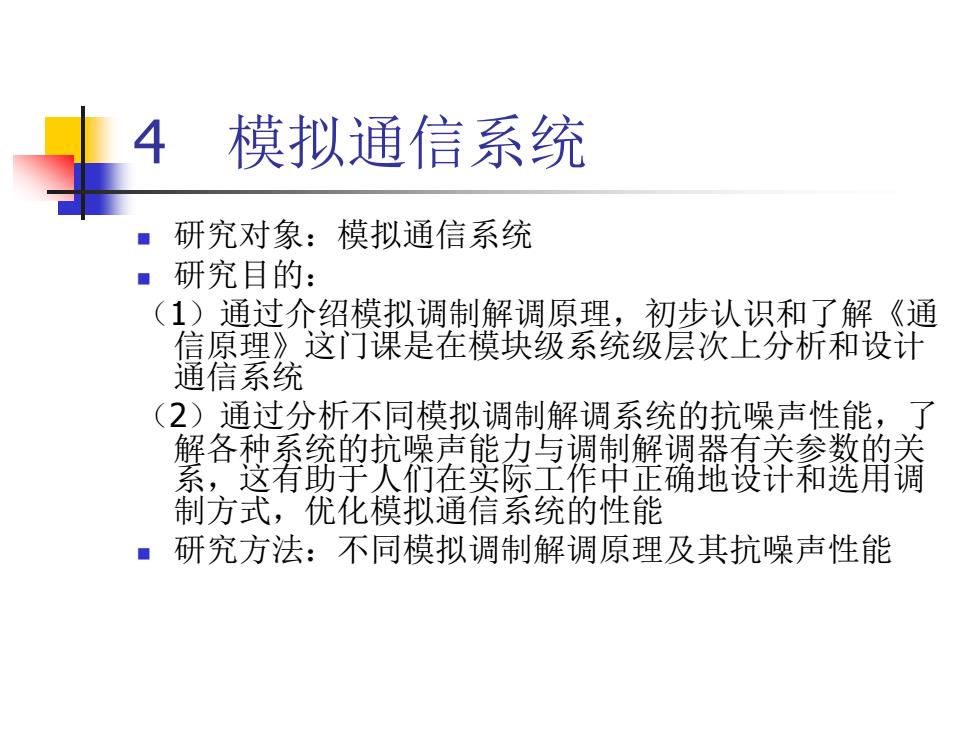

4 模拟通信系统 研究对象：模拟通信系统 ■研究目的： (1)通过介绍模拟调制解调原理，初步认识和了解《通 信原理》这门课是在模块级系统级层次上分析和设计 通信系统 (2)通过分析不同模拟调制解调系统的抗噪声性能，了 解各种系统的抗噪声能力与调制解调器有关参数的关 系，这有助于人们在实际工作中正确地设计和选用调 制方式，优化模拟通信系统的性能 ■研究方法：不同模拟调制解调原理及其抗噪声性能
4 模拟通信系统 ◼ 研究对象：模拟通信系统 ◼ 研究目的： （1）通过介绍模拟调制解调原理，初步认识和了解《通 信原理》这门课是在模块级系统级层次上分析和设计 通信系统 （2）通过分析不同模拟调制解调系统的抗噪声性能，了 解各种系统的抗噪声能力与调制解调器有关参数的关 系，这有助于人们在实际工作中正确地设计和选用调 制方式，优化模拟通信系统的性能 ◼ 研究方法：不同模拟调制解调原理及其抗噪声性能
4 模拟通信系统 4.1 概述 ■4.2 幅度调制（线性调制）的原理 m4.3 线性调制系统的抗噪声原理 ■4.4 非线性调制（角调制)的原理 ■4.5 调频系统的抗噪声原理 ■4.6 各种模拟调制系统的比较 ■4.7 频分复用(FDM)技术
4 模拟通信系统 ◼ 4.1 概述 ◼ 4.2 幅度调制（线性调制）的原理 ◼ 4.3 线性调制系统的抗噪声原理 ◼ 4.4 非线性调制（角调制）的原理 ◼ 4.5 调频系统的抗噪声原理 ◼ 4.6 各种模拟调制系统的比较 ◼ 4.7 频分复用（FDM）技术
4.1 概述：基带信号 语言 包括（或不包括）直流分量 直接转换 的低通频谱 信息源 音乐 频率很低的电信号 图像 最高频率和最低频率之比 远大于1 基带信号 如电话信号的频率范围在300~3000Hz 基带信号可以直接通过架空明线、电缆等有线信道传输，但不可能在无线信道直接传输 即使可以在有线信道传输，但一对线路上只能传输一路信号，对信道的利用是很不经济的
4.1 概述：基带信号 信息源 语言 音乐 图像 频率很低的电信号 直接转换 包括（或不包括）直流分量 的低通频谱 最高频率和最低频率之比 远大于1 基带信号 如电话信号的频率范围在300～3000Hz 基带信号可以直接通过架空明线、电缆等有线信道传输，但不可能在无线信道直接传输 即使可以在有线信道传输，但一对线路上只能传输一路信号，对信道的利用是很不经济的

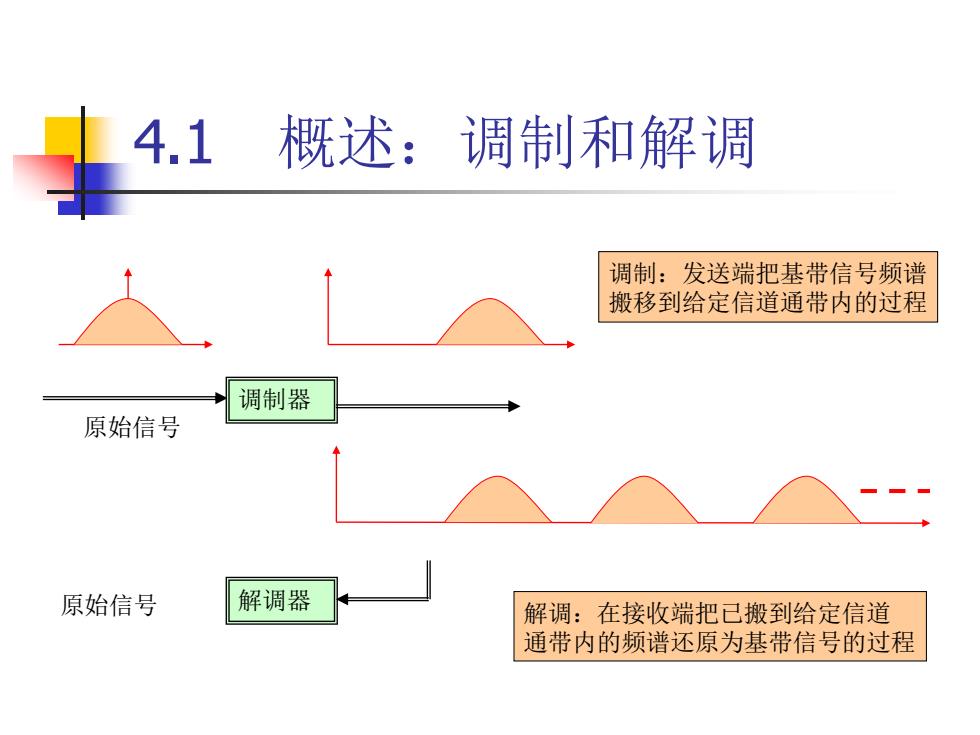

4.1 概述：调制和解调 调制：发送端把基带信号频谱 搬移到给定信道通带内的过程 调制器 原始信号 原始信号 解调器 解调：在接收端把已搬到给定信道 通带内的频谱还原为基带信号的过程
4.1 概述：调制和解调 原始信号 调制器 调制：发送端把基带信号频谱 搬移到给定信道通带内的过程 原始信号 解调器 解调：在接收端把已搬到给定信道 通带内的频谱还原为基带信号的过程
4.1.1 调制在通信系统中的作用 调制把基带信号频谱搬移到一定的频带范围以 适应信道的要求 容易辐射 ■实现频率分配 实现多路复用 减少噪声和干扰的影响，提高系统抗干扰能力
4.1.1 调制在通信系统中的作用 ◼ 调制把基带信号频谱搬移到一定的频带范围以 适应信道的要求 ◼ 容易辐射 ◼ 实现频率分配 ◼ 实现多路复用 ◼ 减少噪声和干扰的影响，提高系统抗干扰能力
