第4章数字信号的基带传输 4.1数字基带信号 4.2 数字基带传输系统 4.3 数字基带传输系统的测量与调整
第4章 数字信号的基带传输 4.1 数字基带信号 4.2 数字基带传输系统 4.3 数字基带传输系统的测量与调整
数字基带信号~未经调制的数字信号，频谱是 从零频或很低频率开始的。 数字基带传输系统-不经载波调制，直接传输数 字基带信号的系统。 数字带通传输系统~包括调制和解调过程的传输 系统 研究数字基带传输系统的原因： ◆近程数据通信系统中广泛采用 ◆基带传输中包含带通传输的许多基本问题 ◆任何一个采用线性调制的带通传输系统，可以 等效为一个基带传输系统来研究
◼数字基带信号 － 未经调制的数字信号，频谱是 从零频或很低频率开始的。 ◼数字基带传输系统 －不经载波调制，直接传输数 字基带信号的系统。 ◼数字带通传输系统 －包括调制和解调过程的传输 系统 ◼研究数字基带传输系统的原因： ◆近程数据通信系统中广泛采用 ◆基带传输中包含带通传输的许多基本问题 ◆任何一个采用线性调制的带通传输系统，可以 等效为一个基带传输系统来研究
4.1 数字基带信号 L、 单极性非归零波形(NRZ) 单极性码波形是由0电平表示二进制符号“0”， 用正电平表示二进制符号“1”。 缺点：有直流分量 ■该波形经常在近距离传输时（如印制板内或印 制板间)使用
4.1 数字基带信号 1、单极性非归零波形(NRZ) ◼单极性码波形是由0电平表示二进制符号“0” ， 用正电平表示二进制符号“1” 。 ◼缺点：有直流分量 ◼该波形经常在近距离传输时（如印制板内或印 制板间）使用。 0 1 0 1 1 0 0 1 +E 0
2、双极性非归零波形NRZ) 双极性码波形是由正电平表示二进制符号“1”、 负电位表示二进制符号“0”。 特点：若符号“0”、“1等概率出现，则系统 没有直流成分。 .该波形常在CCTT的V系列接口标准或RS-232C 接口标准中使用。 +E -E
2、双极性非归零波形(NRZ) ◼双极性码波形是由正电平表示二进制符号“1” 、 负电位表示二进制符号“0” 。 ◼特点：若符号“0” 、 “1”等概率出现，则系统 没有直流成分。 ◼该波形常在CCITT的V系列接口标准或RS-232C 接口标准中使用。 0 1 0 1 1 0 0 1 +E -E

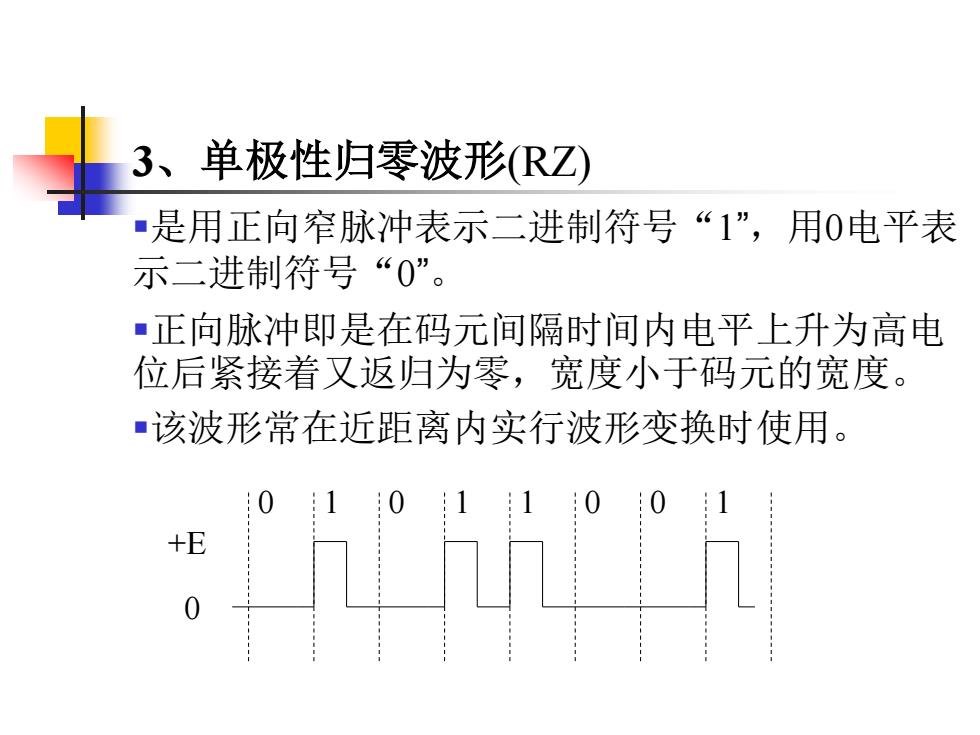

3、单极性归零波形(RZ) ■是用正向窄脉冲表示二进制符号“1”，用0电平表 示二进制符号“0”。 ■正向脉冲即是在码元间隔时间内电平上升为高电 位后紧接着又返归为零，宽度小于码元的宽度。 ■该波形常在近距离内实行波形变换时使用
3、单极性归零波形(RZ) ▪是用正向窄脉冲表示二进制符号“1”，用0电平表 示二进制符号“0” 。 ▪正向脉冲即是在码元间隔时间内电平上升为高电 位后紧接着又返归为零，宽度小于码元的宽度。 ▪该波形常在近距离内实行波形变换时使用。 0 1 0 1 1 0 0 1 +E 0
