通信原理 第14章通信网 1
1 通信原理 第14章 通信网
第14章通信网 14.1概述 ·通信网是在多点之间传递信息的通信系统。 ·通信网的基本组成部分 ◆终端设备：包括电话机、传真机、电台、计算机等 发送和接收信号的设备。 ◆通信链路：定义在一定的频域和空域，它占用给定 的频带和物理空间。链路可以被时分复用或频分复 用。 ◆交换设备：按照信令将通信链路传来的信号转接到 另一条链路的设备。 ◆有些通信网中还包含转发设备。 2
2 第14章 通信网 ⚫ 14.1 概述 ◼ 通信网是在多点之间传递信息的通信系统。 ◼ 通信网的基本组成部分 ◆ 终端设备：包括电话机、传真机、电台、计算机等 发送和接收信号的设备。 ◆ 通信链路：定义在一定的频域和空域，它占用给定 的频带和物理空间。链路可以被时分复用或频分复 用。 ◆ 交换设备：按照信令将通信链路传来的信号转接到 另一条链路的设备。 ◆ 有些通信网中还包含转发设备

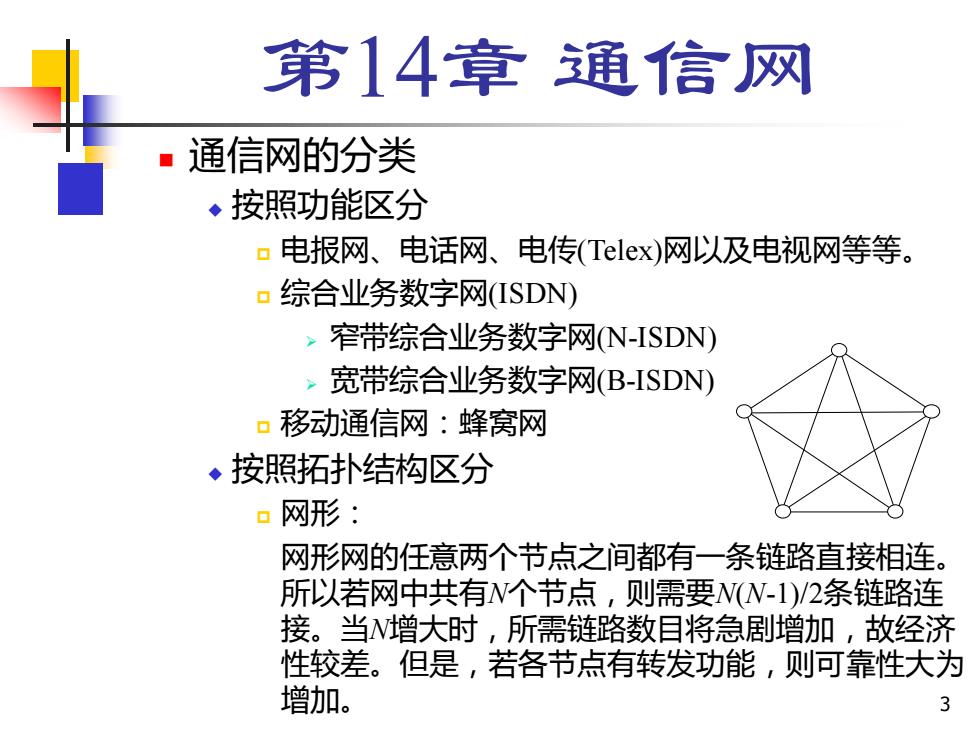

第14章通信网 ■通信网的分类 ◆按照功能区分 口电报网、电话网、电传(Tlex)网以及电视网等等。 口综合业务数字网(ISDN) ,窄带综合业务数字网N-ISDN) ,宽带综合业务数字网(B-ISDN) 口移动通信网：蜂窝网 ◆按照拓扑结构区分 口网形： 网形网的任意两个节点之间都有一条链路直接相连。 所以若网中共有N个节点，则需要N(N-1)/2条链路连 接。当W增大时，所需链路数目将急剧增加，故经济 性较差。但是，若各节点有转发功能，则可靠性大为 增加。 3
3 第14章 通信网 ◼ 通信网的分类 ◆ 按照功能区分 电报网、电话网、电传(Telex)网以及电视网等等。 综合业务数字网(ISDN) ➢ 窄带综合业务数字网(N-ISDN) ➢ 宽带综合业务数字网(B-ISDN) 移动通信网：蜂窝网 ◆ 按照拓扑结构区分 网形： 网形网的任意两个节点之间都有一条链路直接相连。 所以若网中共有N个节点，则需要N(N-1)/2条链路连 接。当N增大时，所需链路数目将急剧增加，故经济 性较差。但是，若各节点有转发功能，则可靠性大为 增加

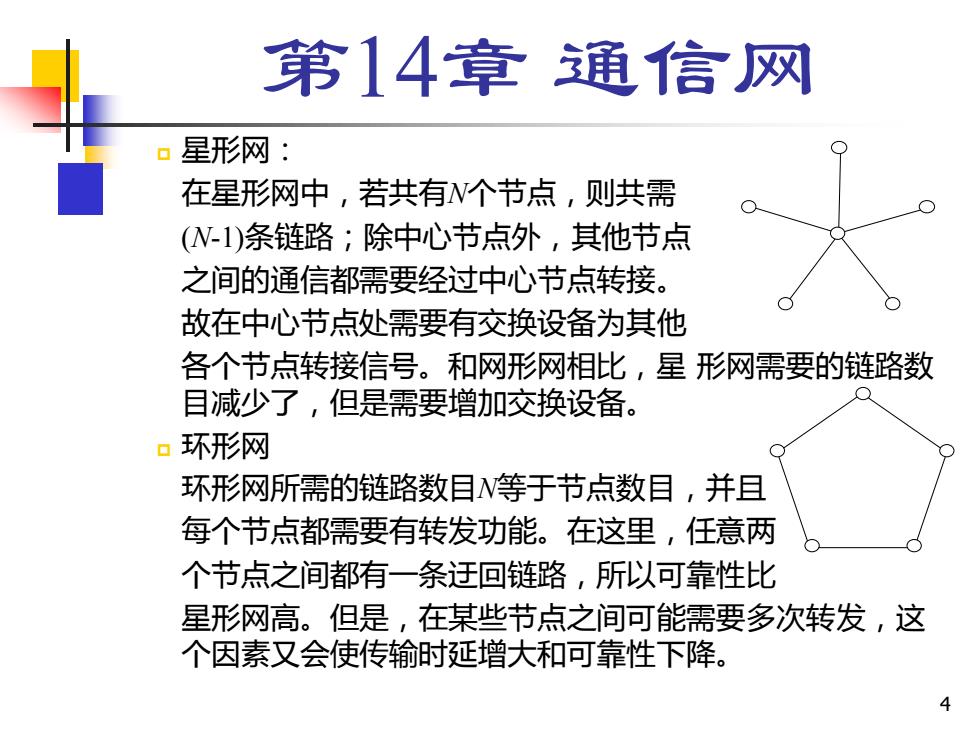

第14章通信网 星形网： 在星形网中，若共有N个节点，则共需 N1)条链路；除中心节点外，其他节点 之间的通信都需要经过中心节点转接。 故在中心节点处需要有交换设备为其他 各个节点转接信号。和网形网相比，星形网需要的链路数 目减少了，但是需要增加交换设备。 a环形网 环形网所需的链路数目等于节点数目，并且 每个节点都需要有转发功能。在这里，任意两 个节点之间都有一条迂回链路，所以可靠性比 星形网高。但是，在某些节点之间可能需要多次转发，这 个因素又会使传输时延增大和可靠性下降
4 第14章 通信网 星形网： 在星形网中，若共有N个节点，则共需 (N-1)条链路；除中心节点外，其他节点 之间的通信都需要经过中心节点转接。 故在中心节点处需要有交换设备为其他 各个节点转接信号。和网形网相比，星 形网需要的链路数 目减少了，但是需要增加交换设备。 环形网 环形网所需的链路数目N等于节点数目，并且 每个节点都需要有转发功能。在这里，任意两 个节点之间都有一条迂回链路，所以可靠性比 星形网高。但是，在某些节点之间可能需要多次转发，这 个因素又会使传输时延增大和可靠性下降

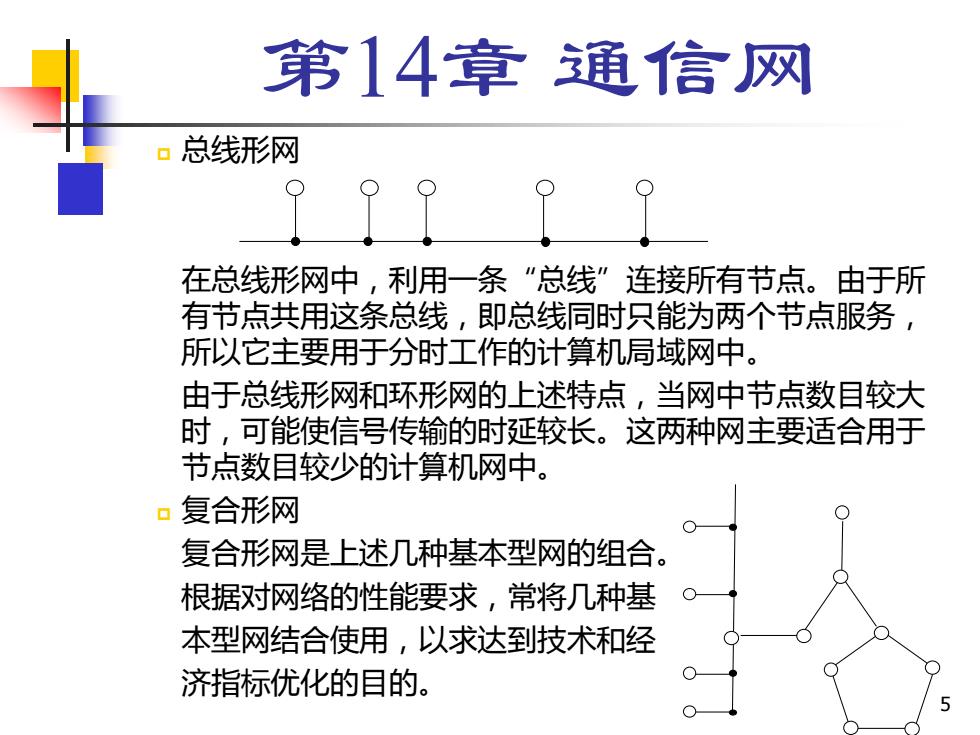

第14章通信网 ▣总线形网 在总线形网中，利用一条“总线”连接所有节点。由于所 有节点共用这条总线，即总线同时只能为两个节点服务， 所以它主要用于分时工作的计算机局域网中。 由于总线形网和环形网的上述特点，当网中节点数目较大 时，可能使信号传输的时延较长。这两种网主要适合用于 节点数目较少的计算机网中。 口复合形网 复合形网是上述几种基本型网的组合。 根据对网络的性能要求，常将几种基 本型网结合使用，以求达到技术和经 济指标优化的目的。 5
5 第14章 通信网 总线形网 在总线形网中，利用一条“总线”连接所有节点。由于所 有节点共用这条总线，即总线同时只能为两个节点服务， 所以它主要用于分时工作的计算机局域网中。 由于总线形网和环形网的上述特点，当网中节点数目较大 时，可能使信号传输的时延较长。这两种网主要适合用于 节点数目较少的计算机网中。 复合形网 复合形网是上述几种基本型网的组合。 根据对网络的性能要求，常将几种基 本型网结合使用，以求达到技术和经 济指标优化的目的
