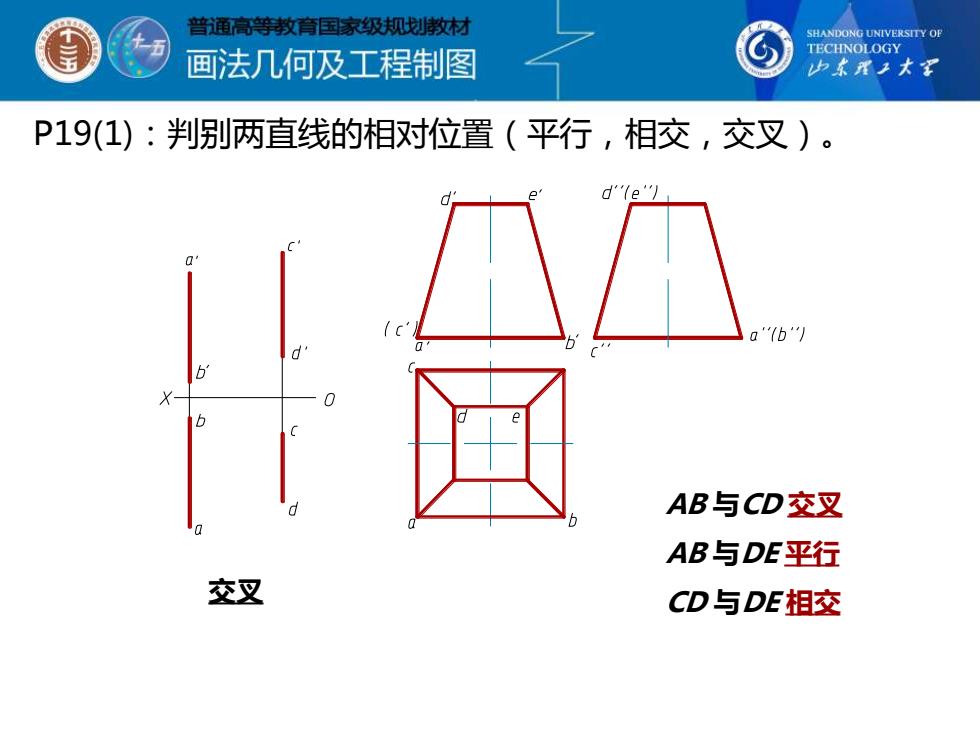

普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 中东用子大军 P19(1):判别两直线的相对位置（平行，相交，交叉）。 d(e" "b刀 b b AB与CD交叉 AB与DE平行 交叉 CD与DE相交
P19(1)：判别两直线的相对位置（平行，相交，交叉）。 交叉 AB 与CD 交叉 AB 与DE 平行 CD 与DE 相交
普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OP 画法几何及工程制图 TECHNOLOGY 中东星子大军 P19(2)：标注出各个重影点的正面投影及水平投影。 3'141 0 0 12) 2
P19(2)： 标注出各个重影点的正面投影及水平投影

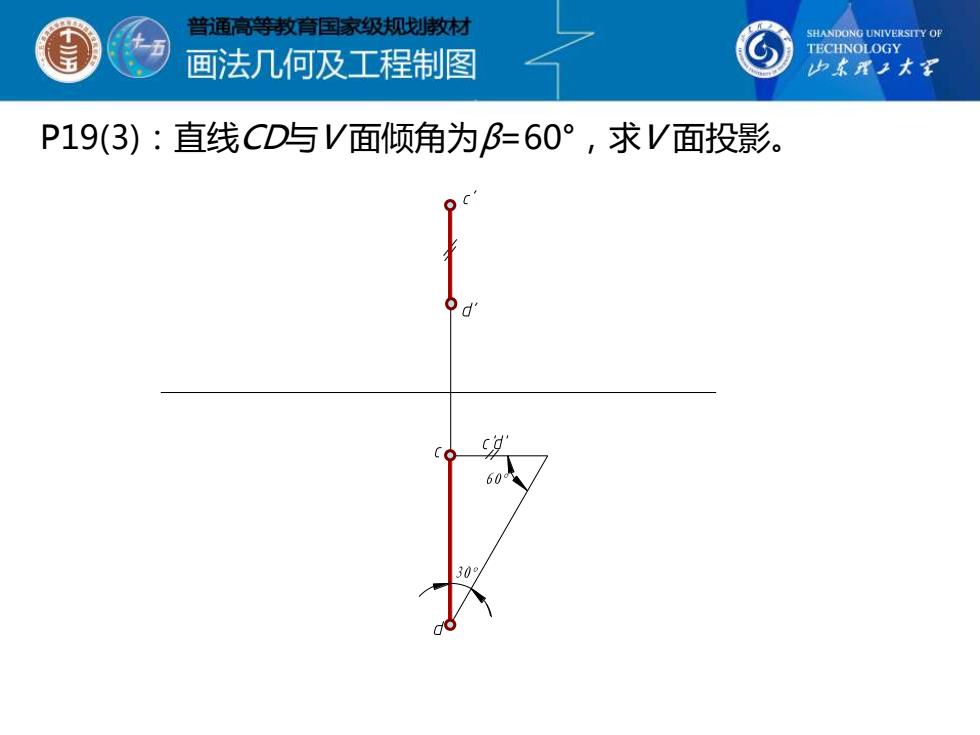

普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 少东用子大军 P19(3):直线CD与V面倾角为B=60°，求V面投影。 30 入
P19(3)：直线CD与V 面倾角为β=60°，求V 面投影

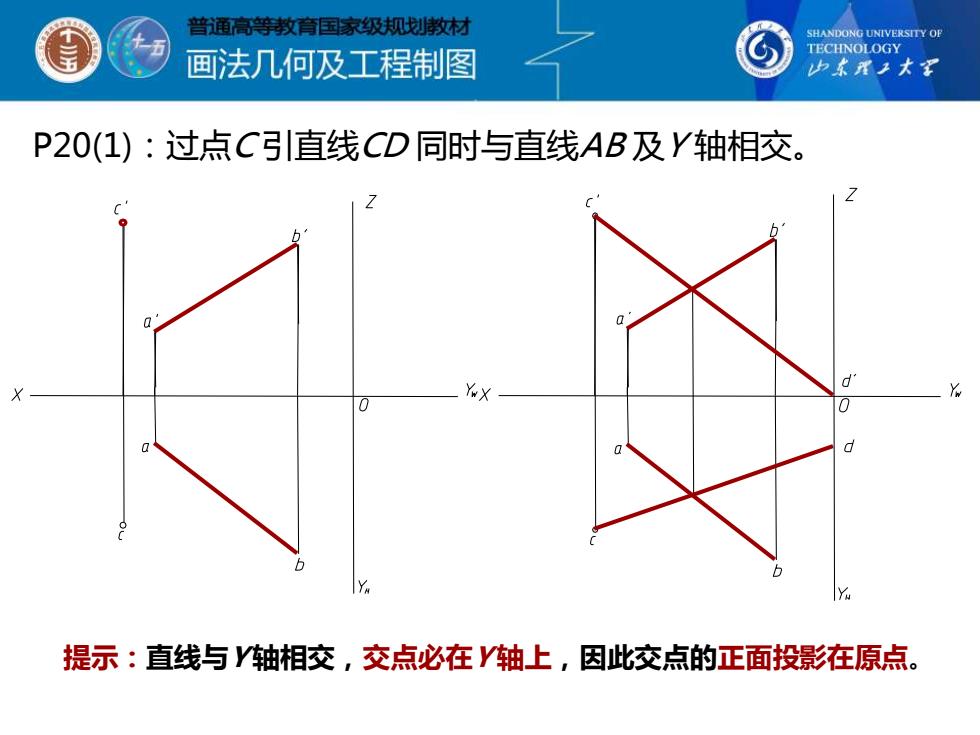

普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OP 画法几何及工程制图 TECHNOLOGY 少东理子大军 P20(1):过点C引直线CD同时与直线AB及Y轴相交。 YX 0 0 d 提示：直线与Y轴相交，交点必在Y轴上，因此交点的正面投影在原点
P20(1)：过点C 引直线CD 同时与直线AB 及Y 轴相交。 提示：直线与Y 轴相交，交点必在Y 轴上，因此交点的正面投影在原点
普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 少东用子大军 P20(2):作水平线EF,使它与H面距离为12mm,且与AB、CD 相交，求出介于二相交点间线段实长。 0
P20(2)：作水平线EF，使它与H 面距离为12mm，且与AB、CD 相交，求出介于二相交点间线段实长
