普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 少东理子末军 P16:按下列已知条件，画出各直线段的两面投影，并判断直线 的空间位置。 (4)两端点坐标20,8,5)，尺5,18,20) 0
(4)两端点坐标E(20,8,5),F(5,18,20) P16: 按下列已知条件，画出各直线段的两面投影，并判断直线 的空间位置
普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OP 画法几何及工程制图 TECHNOLOGY 少求理工大军 P17(1):已知CD为正平线，CD=25mm,a=45°，作出直线 的三面投影。（只需作出一个解答) 45° d 0 w d YHI
P17(1)：已知CD 为正平线，CD=25mm，α=45° ，作出直线 的三面投影。（只需作出一个解答） 45
普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 少东用子大军 P17(2):在直线AB上作出K点的两面投影，已知K点距面15mm。 0 b 注意：15mm需 要标示清楚
P17(2):在直线AB上作出K点的两面投影，已知K点距V面15mm。 注意：15mm需 要标示清楚

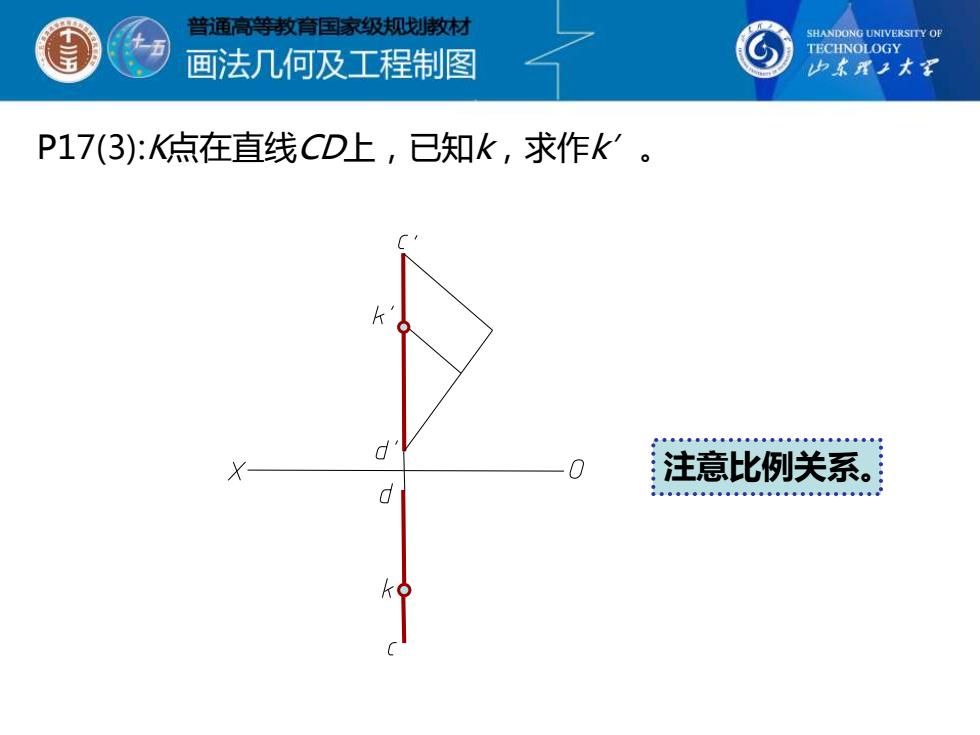

普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OP 画法几何及工程制图 TECHNOLOGY 少东理子大军 P17(3):点在直线CD上，已知k,求作k'。 d X 注意比例关系
P17(3):K点在直线CD上，已知k，求作k’。 注意比例关系
普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 少东理子末军 P17(4):在EF上求一点P,使P点与E点的距离为15mm,并补画出 侧面投影。 e 0 Yw 注意：15mm需 要标示清楚
P17(4):在EF上求一点P，使P点与E点的距离为15mm，并补画出 侧面投影。 注意：15mm需 要标示清楚
