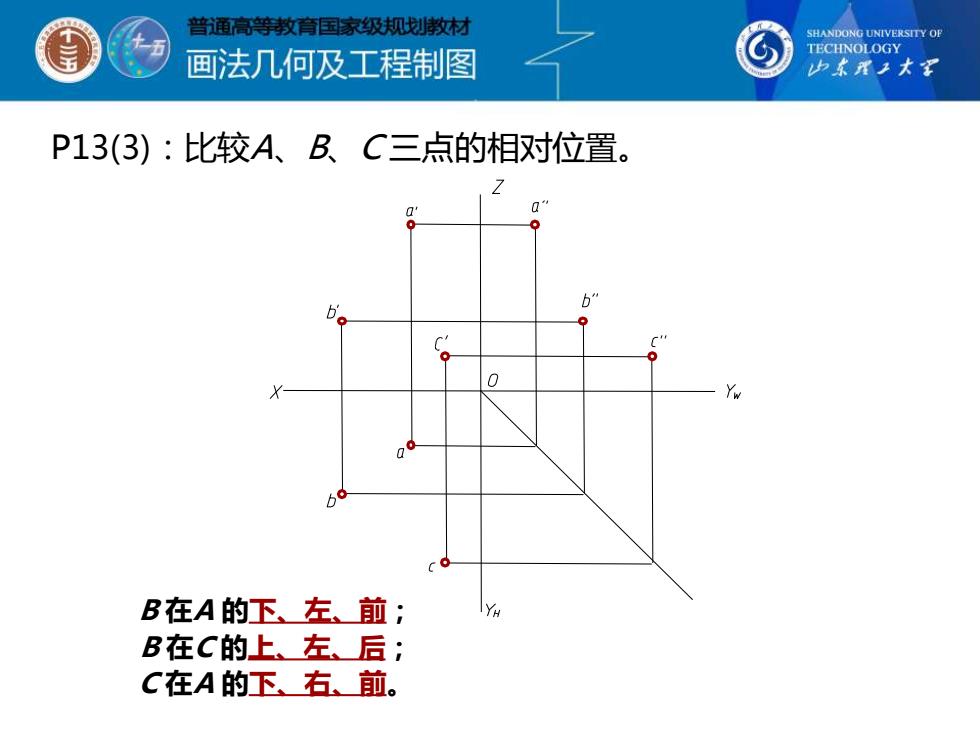

普通高等教育国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 少东用子大军 P13(3):比较A、B、C三点的相对位置。 0 B在A的下左前； B在C的上、左、后； C在A的下、右、前
P13(3)：比较A、B、C 三点的相对位置。 B 在A 的下、左、前； B 在C 的上、左、后； C 在A 的下、右、前

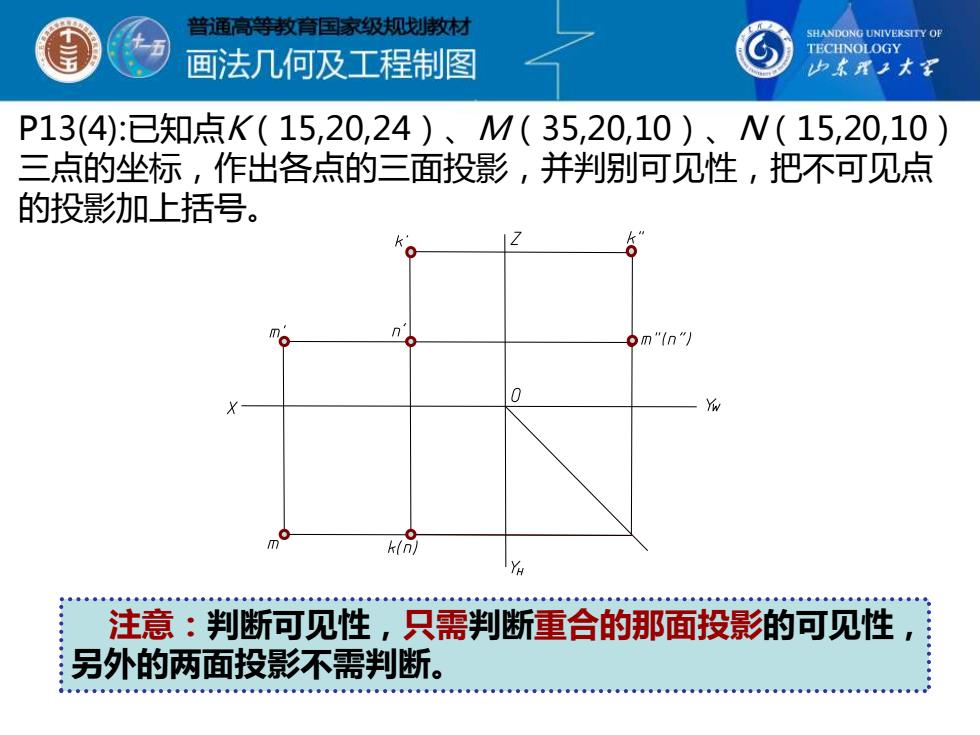

普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OP 画法几何及工程制图 TECHNOLOGY 中求理子大军 P13(4):已知点K(15,20,24)、M(35,20,10)、W(15,20,10) 三点的坐标，作出各点的三面投影，并判别可见性，把不可见点 的投影加上括号。 m"1n" k(nl 注意：判断可见性，只需判断重合的那面投影的可见性 另外的两面投影不需判断
P13(4):已知点K（15,20,24）、M（35,20,10）、N（15,20,10） 三点的坐标，作出各点的三面投影，并判别可见性，把不可见点 的投影加上括号。 注意：判断可见性，只需判断重合的那面投影的可见性， 另外的两面投影不需判断

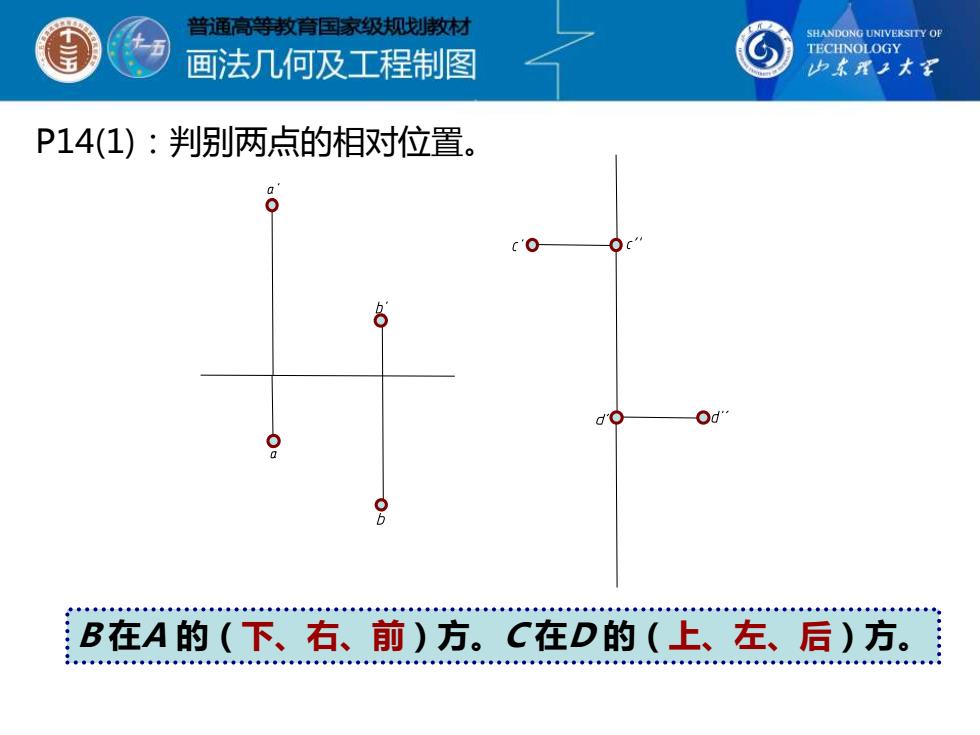

普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 中东用子大军 P14(1):判别两点的相对位置。 co d0 B在A的（下、右、前）方。C在D的（上、左、后）方
P14(1)：判别两点的相对位置。 B 在A 的（下、右、前）方。C 在D 的（上、左、后）方

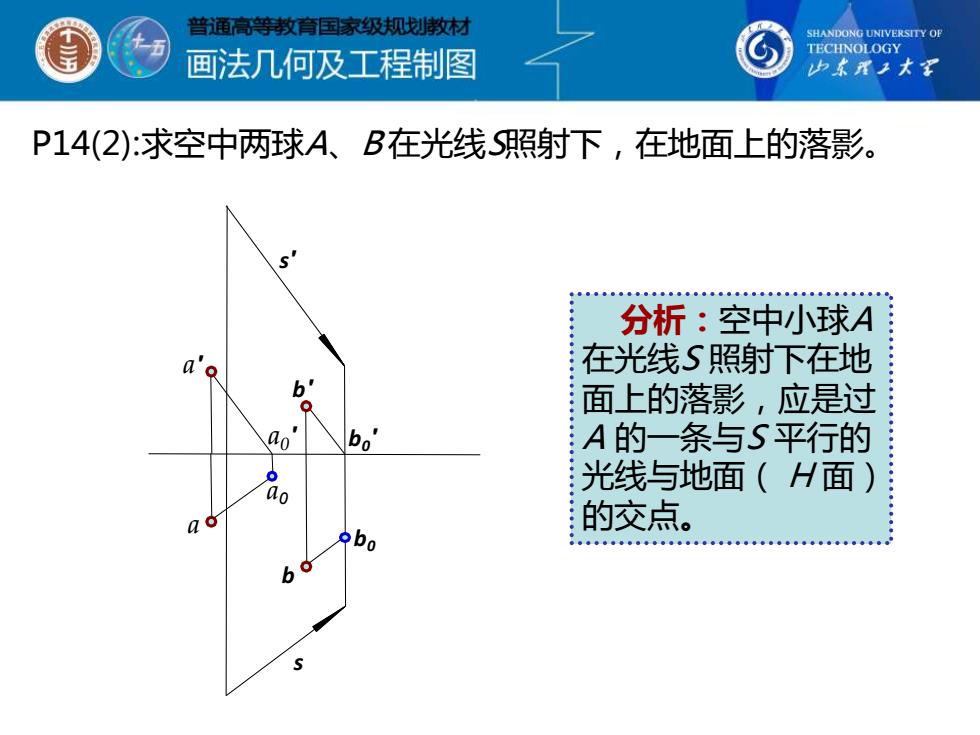

普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OP 画法几何及工程制图 TECHNOLOGY 中东理子大军 P14(2):求空中两球A、B在光线S照射下，在地面上的落影。 分析：空中小球A a 在光线S照射下在地 b' 面上的落影，应是过 00 bo A的一条与S平行的 ao 光线与地面(H面)】 的交点。 b
P14(2):求空中两球A、B 在光线S照射下，在地面上的落影。 a0 ' b0 ' b b' a' a s' s a0 b0 分析：空中小球A 在光线S 照射下在地 面上的落影，应是过 A 的一条与S 平行的 光线与地面（ H 面） 的交点

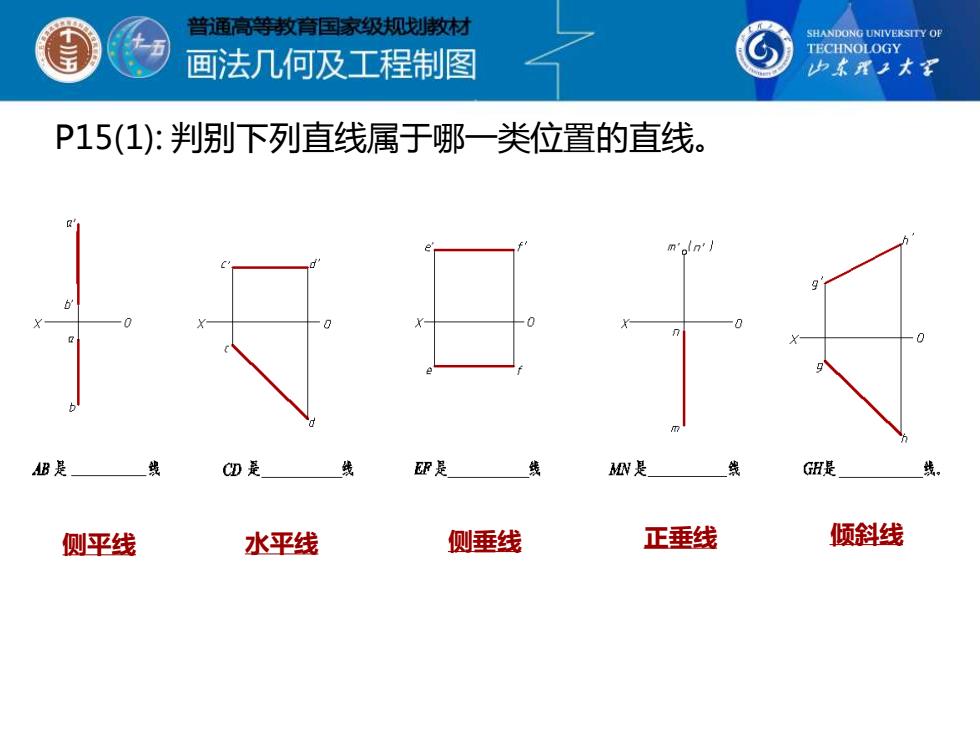

普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 中东用子大军 P15(1):判别下列直线属于哪一类位置的直线。 CD MW是 G是 侧平线 水平线 侧垂线 正垂线 倾斜线
P15(1): 判别下列直线属于哪一类位置的直线。 侧平线 水平线 侧垂线 正垂线 倾斜线
