第五章 紫外一可见分光 基本组成 三、 分光光度计的类型 光度法 第二节 紫外-可见分光 光度计 下页 帽助 越回
第五章 紫外—可见分光 光度法 一、基本组成 二、分光光度计的类型 第二节 紫外—可见分光 光度计
仪器 可见分光光度计 上分723型可见分光光度计 上分722SK型可见分光光度计 上页下页返回
仪器 可见分光光度计

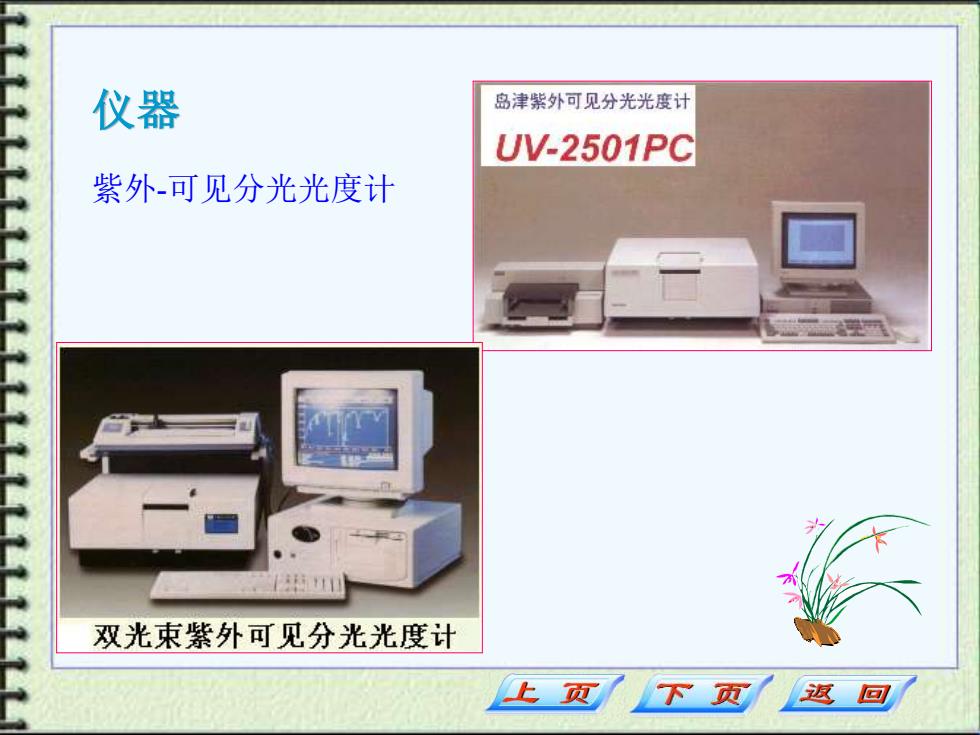

仪器 岛津紫外可见分光光度计 UV-2501PC 紫外可见分光光度计 双光束紫外可见分光光度计 上页下页返回
仪器 紫外-可见分光光度计
基本组成 (动画) 光源 单色器 样品室 检测器 显示 1.光源 在整个紫外光区或可见光谱区可以发射连续光谱，具 有足够的辐射强度、较好的稳定性、较长的使用寿命。 可见光区：钨灯作 袋外-一可见分光光度计元沉 ⑧回 为光源，其辐射波长范 围在320~2500nm。 。 回 紫外区：氢、氘灯。 发射185~400nm的连 续光谱。 上页 下页 返回
一、基本组成 光源 单色器 样品室 检测器 显示 1. 光源 在整个紫外光区或可见光谱区可以发射连续光谱，具 有足够的辐射强度、较好的稳定性、较长的使用寿命。 可见光区：钨灯作 为光源，其辐射波长范 围在320～2500 nm。 紫外区：氢、氘灯。 发射185～400 nm的连 续光谱。 （动画）
2.单色器 将光源发射的复合光分解成单色光并可从中选出一任 波长单色光的光学系统。 ①入射狭缝：光源的光由此进入单色器： ②准光装置：透镜或返射镜使入射光成为平行光束； ③色散元件：将复合光分解成单色光；棱镜或光栅； ④聚焦装置：透镜或 光路示意图 凹面反射镜，将分光 后所得单色光聚焦至 出射狭缝； ⑤出射狭缝。 波长=700nm 下页返回
2.单色器 将光源发射的复合光分解成单色光并可从中选出一任 波长单色光的光学系统。 ①入射狭缝：光源的光由此进入单色器； ②准光装置：透镜或返射镜使入射光成为平行光束； ③色散元件：将复合光分解成单色光；棱镜或光栅； ④聚焦装置：透镜或 凹面反射镜，将分光 后所得单色光聚焦至 出射狭缝； ⑤出射狭缝
