制冷原理与技术 劳伦茨循环图例 图 2 -3 劳伦茨循环 T S 12 4 3
制冷原理与技术 劳伦茨循环图例 图 2 -3 劳伦茨循环 T S 12 4 3

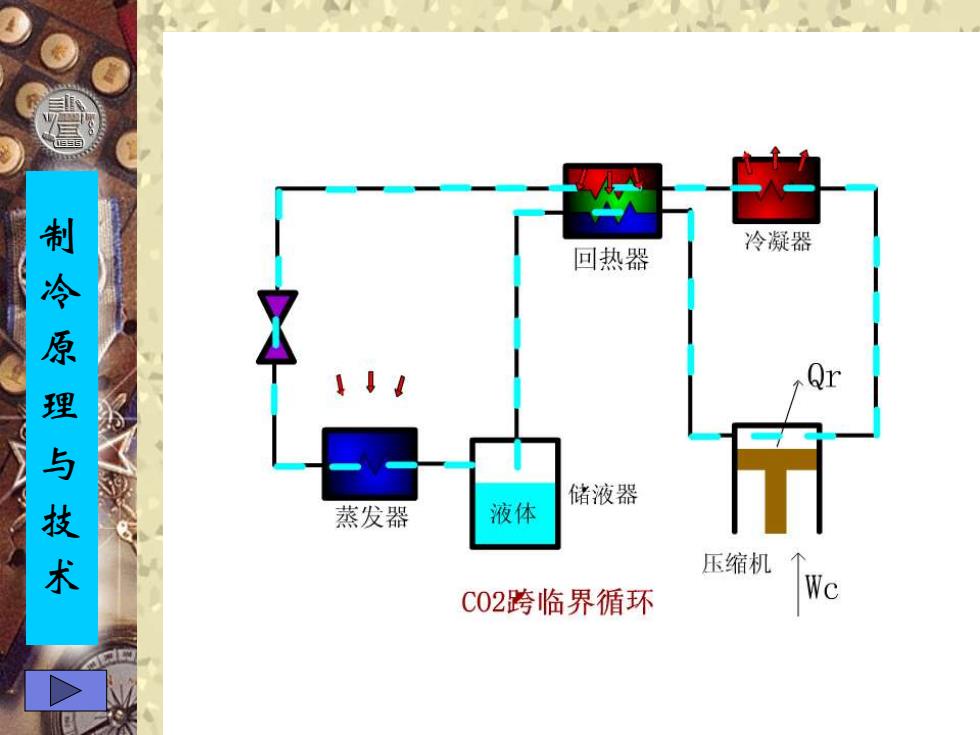

制 冷 原 理 与 技 术 3．跨临界循环 将CO2作为制冷剂用于空调制冷 的温度范围时，由于CO2的临界温度 低（仅30℃），排热将在超临界区进 行。而吸热则在临界点以下进行，整 个循环跨越临界点。 定义
制 冷 原 理 与 技 术 3．跨临界循环 将CO2作为制冷剂用于空调制冷 的温度范围时，由于CO2的临界温度 低（仅30℃），排热将在超临界区进 行。而吸热则在临界点以下进行，整 个循环跨越临界点。 定义
制 冷 原 理 与 技 术 图2-4 CO2跨临界循环 1—2压缩过程；2—3气体冷却过程； 3—4气体冷却过程；4—5节流过程； 5—6蒸发过程；0—1气体过热过程。 T S 1 2 5 6 3 0 4
制 冷 原 理 与 技 术 图2-4 CO2跨临界循环 1—2压缩过程；2—3气体冷却过程； 3—4气体冷却过程；4—5节流过程； 5—6蒸发过程；0—1气体过热过程。 T S 1 2 5 6 3 0 4
制冷原理与技术
制冷原理与技术
制 冷 原 理 与 技 术 （二）多级蒸气压缩式制冷循环 单级蒸气压缩制冷机运行时制冷剂的冷 凝压力是由环境介质（如空气或水）温度所 决定。 在一定的冷凝温度下 蒸发温度的降低 冷凝压力和蒸发压力之差（pk -po）增大 压缩比pk / po变大
制 冷 原 理 与 技 术 （二）多级蒸气压缩式制冷循环 单级蒸气压缩制冷机运行时制冷剂的冷 凝压力是由环境介质（如空气或水）温度所 决定。 在一定的冷凝温度下 蒸发温度的降低 冷凝压力和蒸发压力之差（pk -po）增大 压缩比pk / po变大
