一、问题表格法
1 一、问题表格法

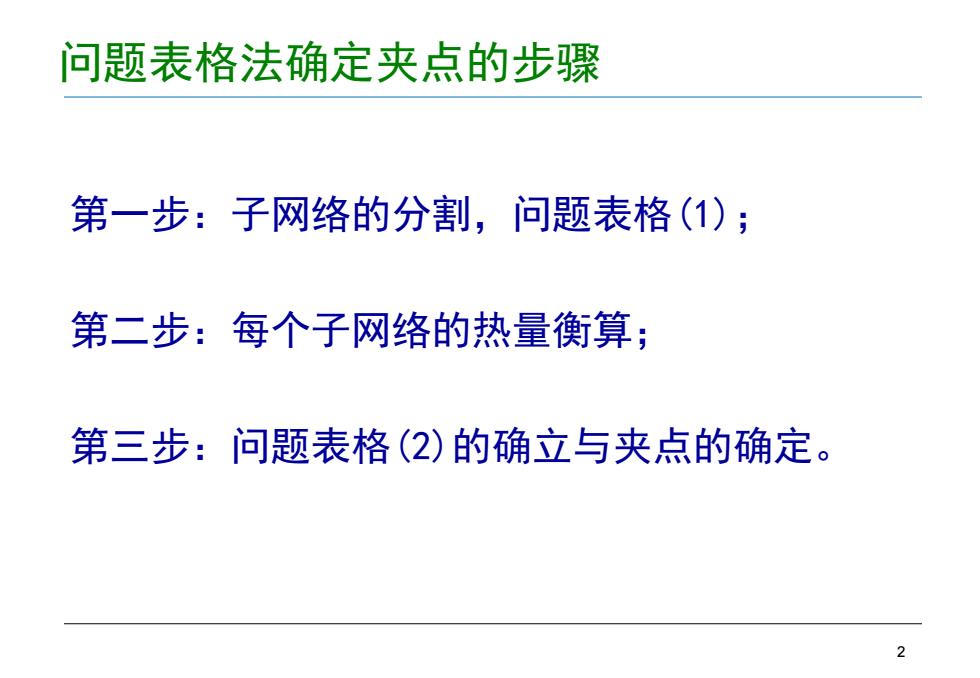

问题表格法确定夹点的步骤 第一步：子网络的分割，问题表格()； 第二步：每个子网络的热量衡算； 第三步：问题表格(2)的确立与夹点的确定。 2
2 第一步：子网络的分割，问题表格(1)； 第二步：每个子网络的热量衡算； 第三步：问题表格(2)的确立与夹点的确定。 问题表格法确定夹点的步骤
子网络的基本概念 热级联：每个单元都是相 似的传热过程组成的串级 结构。每一级相当于一个 子网络。 41 。 热级联一虚拟结构，同一 温位的物流集中于同一级。 3
3 子网络的基本概念 • 热级联： 每个单元都是相 似的传热过程组成的串级 结构。每一级相当于一个 子网络。 • 热级联－虚拟结构，同一 温位的物流集中于同一级。 D k+1 T1 T k T k+1 I1 I k I k+1 IK D1 D k D K O k O1 Ok Ok+1
子网络热量衡算的基础概念 >Ok:第k个子网络向外界或其他子网络输出的 热量； >Ik:外界或其他子网络供给第k个子网络的热量； >Dk:第k个子网络本身的赤字(Deficit).,即该 子网络为满足热平衡所需要的外加热量。 4
4 子网络热量衡算的基础概念 ➢OK：第k个子网络向外界或其他子网络输出的 热量； ➢IK：外界或其他子网络供给第k个子网络的热量； ➢DK：第k个子网络本身的赤字（Deficit），即该 子网络为满足热平衡所需要的外加热量

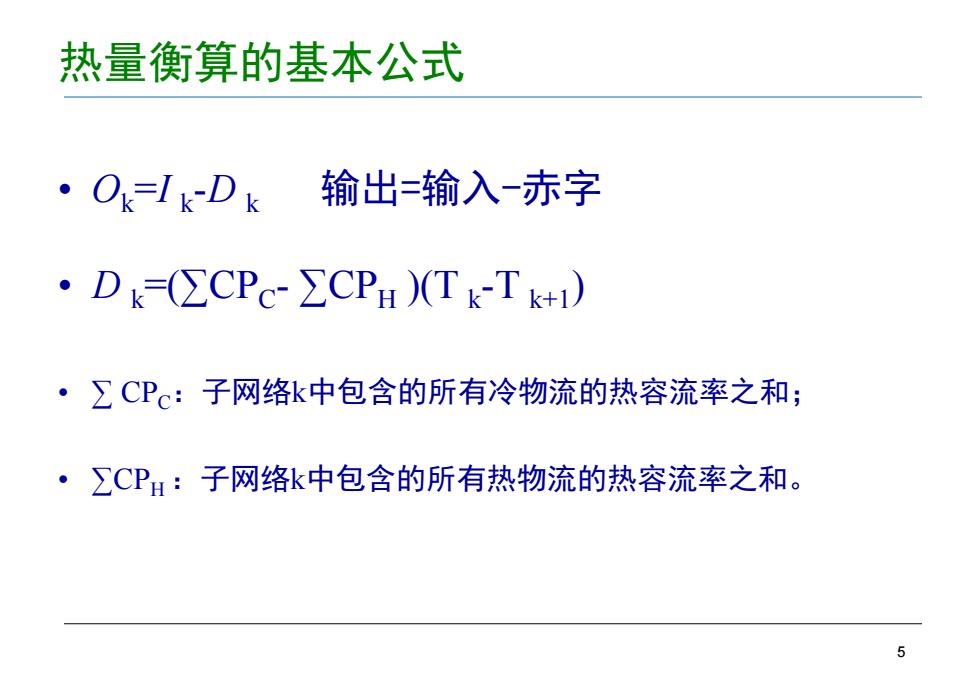

热量衡算的基本公式 ·OkIk-Dk 输出=输入-赤字 ·Dk(∑CPc-∑CPH)TkTk+i) ·∑CPc:子网络k中包含的所有冷物流的热容流率之和； ·∑CP1:子网络k中包含的所有热物流的热容流率之和。 5
5 热量衡算的基本公式 • Ok =I k -D k 输出=输入-赤字 • D k=(∑CPC - ∑CPH )(T k -T k+1) • ∑ CPC：子网络k中包含的所有冷物流的热容流率之和； • ∑CPH ：子网络k中包含的所有热物流的热容流率之和
