制 冷 原 理 与 技 术 （一）简单单级蒸气压缩式制冷 的理论循环计算 单级理论循环是建立在以下一些假设的基 础上的： （1）压缩过程为等熵过程，即在压缩 过程中不存在任何不可逆损失 （2）在冷凝器和蒸发器中，制冷剂 的冷凝温度等于冷却介质的温度，蒸发 温度等于被冷却介质的温度，且冷凝温 度和蒸发温度都是定值
制 冷 原 理 与 技 术 （一）简单单级蒸气压缩式制冷 的理论循环计算 单级理论循环是建立在以下一些假设的基 础上的： （1）压缩过程为等熵过程，即在压缩 过程中不存在任何不可逆损失 （2）在冷凝器和蒸发器中，制冷剂 的冷凝温度等于冷却介质的温度，蒸发 温度等于被冷却介质的温度，且冷凝温 度和蒸发温度都是定值
制 冷 原 理 与 技 术 （4）制冷剂在管道内流动时，没有 流动阻力损失，忽略动能变化，除了蒸 发器和冷凝器内的管子外，制冷剂与管 外介质之间没有热交换 （5）制冷剂在流过节流装置时，流速 变化很小，可以忽略不计，且与外界环境 没有热交换 （3）离开蒸发器和进入压缩机的制冷 剂蒸气为蒸发压力下的饱和蒸气，离开冷 凝器和进入膨胀阀的液体为冷凝压力下的 饱和液体
制 冷 原 理 与 技 术 （4）制冷剂在管道内流动时，没有 流动阻力损失，忽略动能变化，除了蒸 发器和冷凝器内的管子外，制冷剂与管 外介质之间没有热交换 （5）制冷剂在流过节流装置时，流速 变化很小，可以忽略不计，且与外界环境 没有热交换 （3）离开蒸发器和进入压缩机的制冷 剂蒸气为蒸发压力下的饱和蒸气，离开冷 凝器和进入膨胀阀的液体为冷凝压力下的 饱和液体

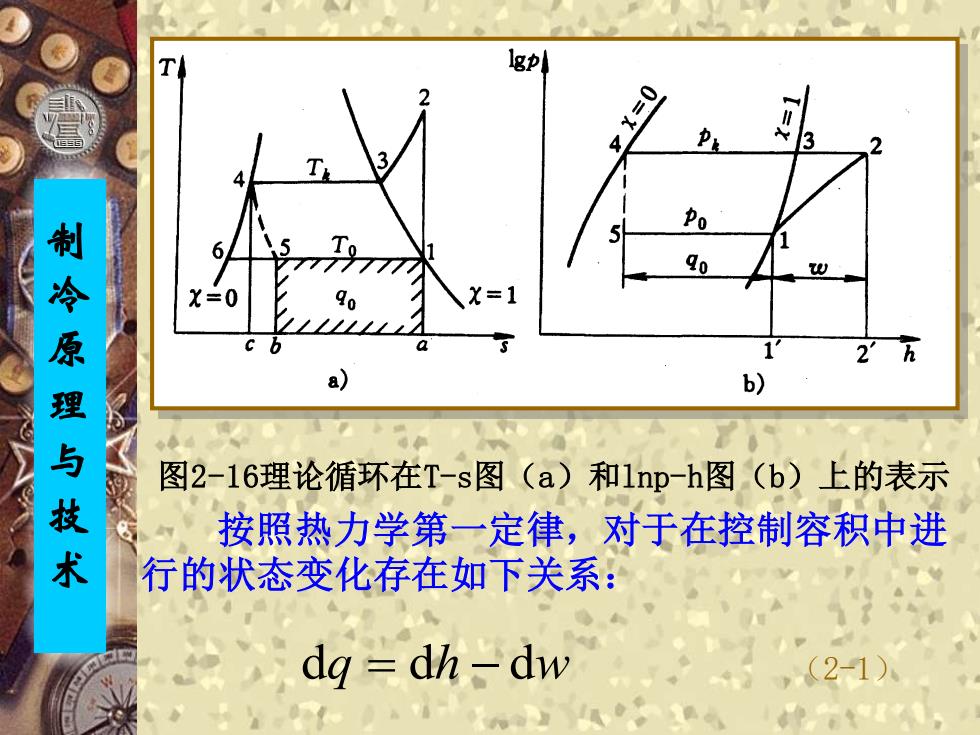

制 冷 原 理 与 技 术 图2-16理论循环在T-s图（a）和lnp-h图（b）上的表示 按照热力学第一定律，对于在控制容积中进 行的状态变化存在如下关系： dq = dh − dw （2-1）
制 冷 原 理 与 技 术 图2-16理论循环在T-s图（a）和lnp-h图（b）上的表示 按照热力学第一定律，对于在控制容积中进 行的状态变化存在如下关系： dq = dh − dw （2-1）
制 冷 原 理 与 技 术 这里，把自外界传入的功作为负值。对上式积 分可以得到整个过程的表达式 ： q = h − w （2-2） 按照式（2-1）和式（2-2），单级压缩蒸气制 冷机循环的各个过程有如下关系： q0称为单位制冷量，习惯上取为正值， 在T-s图上用面积1-5-b-a-1代表，而在 lg p-h图上则用线段5-1表示
制 冷 原 理 与 技 术 这里，把自外界传入的功作为负值。对上式积 分可以得到整个过程的表达式 ： q = h − w （2-2） 按照式（2-1）和式（2-2），单级压缩蒸气制 冷机循环的各个过程有如下关系： q0称为单位制冷量，习惯上取为正值， 在T-s图上用面积1-5-b-a-1代表，而在 lg p-h图上则用线段5-1表示
制冷原理与技术 (2)冷凝过程： d w =0 d q =d h qk=h2 -h4 （ 2 - 4 ） (3) 节流过程： w=0 q=0 Δh=0 h4=h5 （ 2 - 5 ） （ 1）压缩过程: dq=0,因而 dw=dh w=h2 -h1 （ 2 - 3 ） （ 4）蒸发过程： dw=0因而 dq=d h q0=h1 -h5=h1 -h4 （ 2 - 6 ）
制冷原理与技术 (2)冷凝过程： d w =0 d q =d h qk=h2 -h4 （ 2 - 4 ） (3) 节流过程： w=0 q=0 Δh=0 h4=h5 （ 2 - 5 ） （ 1）压缩过程: dq=0,因而 dw=dh w=h2 -h1 （ 2 - 3 ） （ 4）蒸发过程： dw=0因而 dq=d h q0=h1 -h5=h1 -h4 （ 2 - 6 ）
