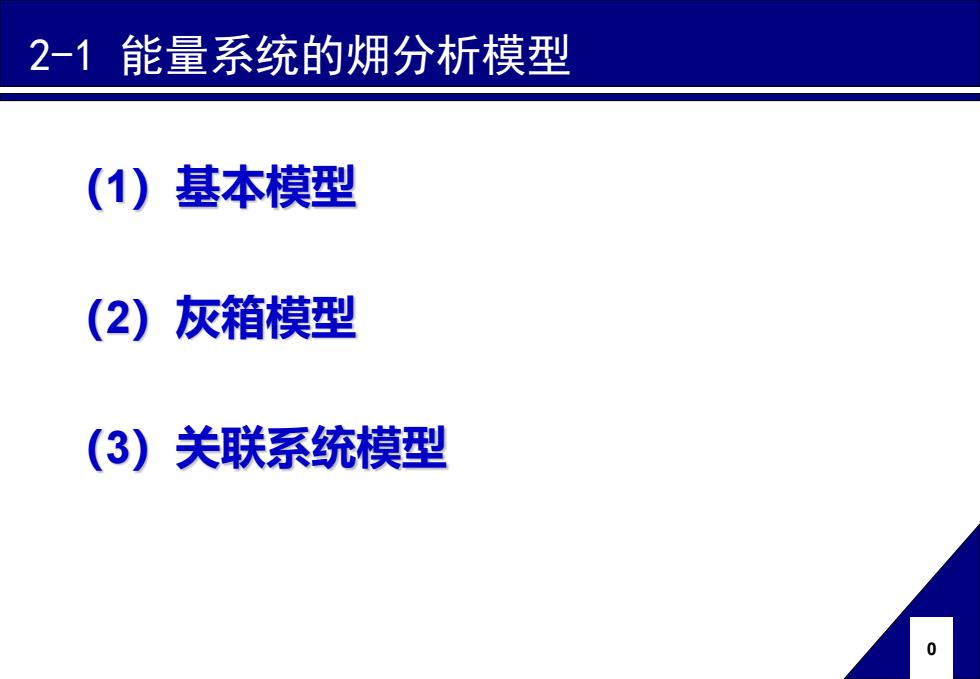

2-1能量系统的㶲分析模型 (1)基本模型 (2)灰箱模型 (3)关联系统模型 0
0 2-1 能量系统的㶲分析模型 （1）基本模型 （2）灰箱模型 （3）关联系统模型
㶲分析基本模型介绍 ▣子系统㶲分析的目的： ●合理评价用能水平 ●判别薄弱环节 ● 提出改进意见 ●优化 口子系统㶲分析模型：黑箱模型、白箱模型
1 子系统㶲分析的目的: ⚫ 合理评价用能水平 ⚫ 判别薄弱环节 ⚫ 提出改进意见 ⚫ 优化 子系统㶲分析模型：黑箱模型、白箱模型 㶲分析基本模型介绍

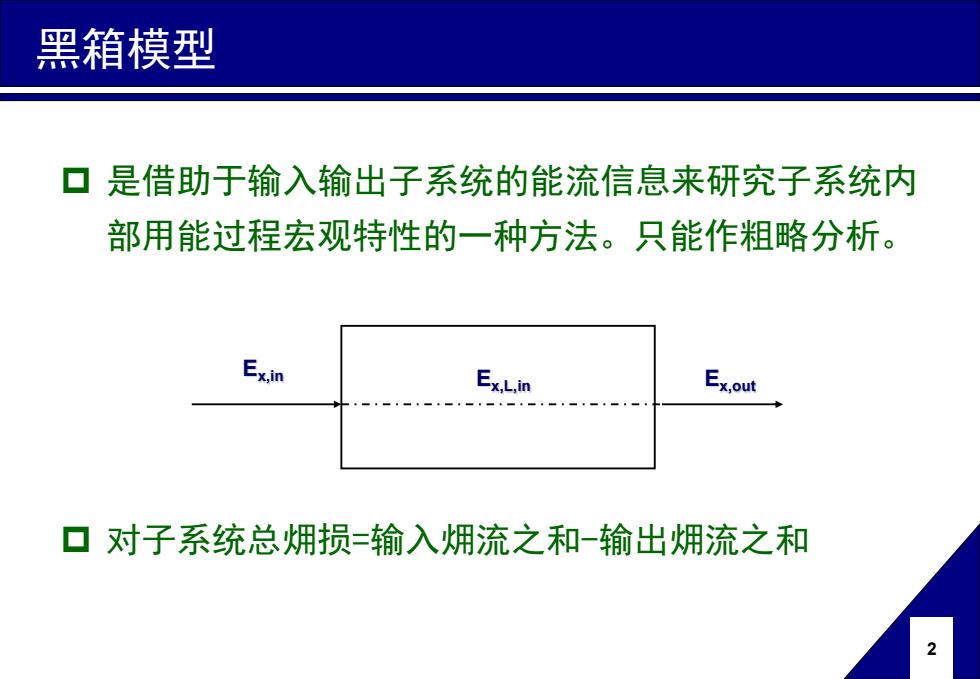

黑箱模型 口是借助于输入输出子系统的能流信息来研究子系统内 部用能过程宏观特性的一种方法。只能作粗略分析。 Exin ExLin Exout ▣对子系统总㶲损=输入㶲流之和-输出㶲流之和 2
2 黑箱模型 是借助于输入输出子系统的能流信息来研究子系统内 部用能过程宏观特性的一种方法。只能作粗略分析。 对子系统总㶲损=输入㶲流之和-输出㶲流之和 Ex,in Ex,L,in Ex,out
黑箱模型 黑箱模型相关术语： Ex.inef 供给㶲； 带入㶲； Ex,br Ex.et ·有效㶲； 无效㶲； ·耗散㶲。 sup 口通用㶲平衡方程： 供给㶲+带入㶲=有效㶲+无效㶲+耗散㶲 3
3 黑箱模型 黑箱模型相关术语： • 供给㶲； • 带入㶲； • 有效㶲； • 无效㶲； • 耗散㶲。 通用㶲平衡方程： 供给㶲+带入㶲=有效㶲+无效㶲+耗散㶲 Ex，inef Ex，br Ex，ef Ex，sup Ex，irr
黑箱模型 口当带入㶲很小可以忽略时： 㶲效率=有效㶲供给㶲 㶲损失系数=（无效㶲+耗散㶲）供给㶲
4 黑箱模型 当带入㶲很小可以忽略时： 㶲效率=有效㶲/供给㶲 㶲损失系数=（无效㶲+耗散㶲）/供给㶲
