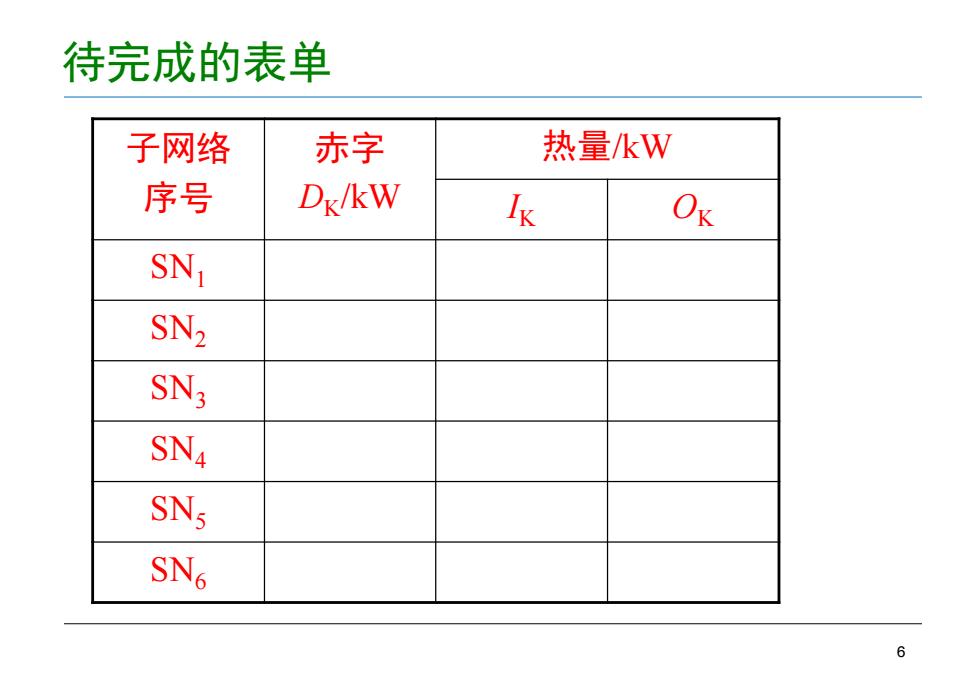

待完成的表单 子网络 赤字 热量/kW 序号 Dk/kW k Ok SNi SN2 SN3 SN4 SNs SN6 6
6 待完成的表单 子网络 序号 赤字 DK /kW 热量/kW IK OK SN1 SN2 SN3 SN4 SN5 SN6

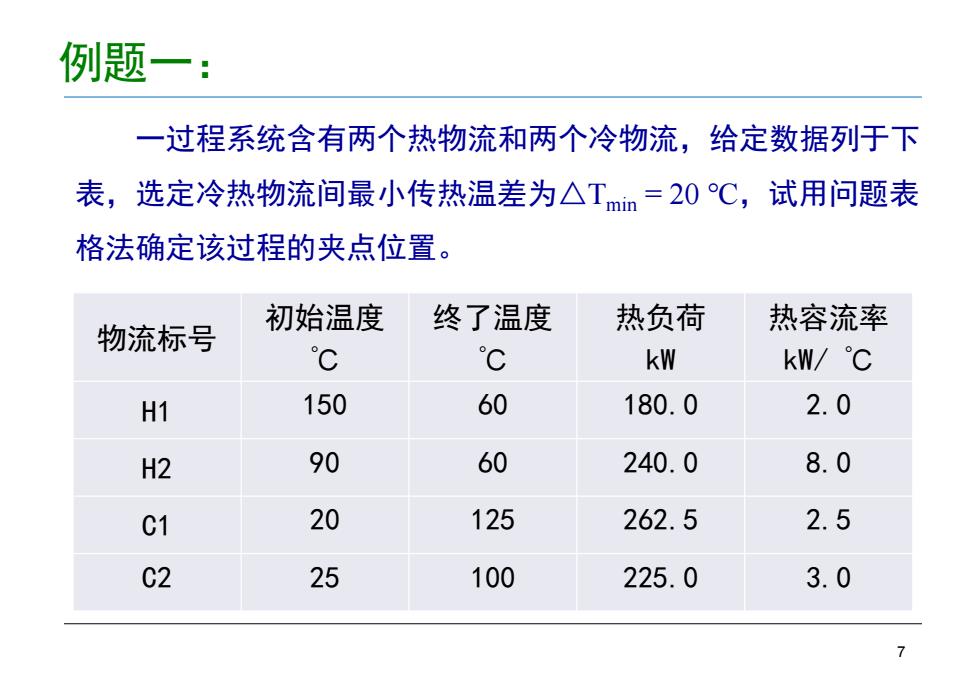

例题一： 一过程系统含有两个热物流和两个冷物流，给定数据列于下 表，选定冷热物流间最小传热温差为△Tmim=20℃，试用问题表 格法确定该过程的夹点位置。 初始温度 终了温度 热负荷 热容流率 物流标号 ℃ C kW kW/'C H1 150 60 180.0 2.0 H2 90 60 240.0 8.0 C1 20 125 262.5 2.5 C2 25 100 225.0 3.0
7 例题一： 一过程系统含有两个热物流和两个冷物流，给定数据列于下 表，选定冷热物流间最小传热温差为△Tmin = 20 ℃，试用问题表 格法确定该过程的夹点位置。 物流标号 初始温度 ℃ 终了温度 ℃ 热负荷 kW 热容流率 kW/ ℃ H1 150 60 180.0 2.0 H2 90 60 240.0 8.0 C1 20 125 262.5 2.5 C2 25 100 225.0 3.0
第一步：子网络的分割 问题表格(1) △Tmin=20oC 子网络序号 冷物流及其温度 热物流及其温度 k C H H2 C 150 SN 等于最小传 125 SN2 热温差 100 120 SN3 SN4 0520 60 SNs SNe 8
8 第一步：子网络的分割 问题表格(1) △Tmin = 20 ℃ 子网络序号 冷物流及其温度 热物流及其温度 k C1 C2 /℃ H1 H2 /℃ SN1 SN2 SN3 SN4 SN5 SN6 150 145 120 90 60 125 100 70 40 25 20 等于最小传 热温差
第二步：子网络的热量衡算 ·第一个子网络： K=1,(温度间隔为150~145C) D=(0-2)×(150-145)=-10（负赤字表示有剩余热量10kW) 11=0（无外界输入热量) 0=11-D1=0-(-10)=10 O,为正值，说明子网络1(SN)有剩余热量供给子网络2(SN2) 9
9 第二步：子网络的热量衡算 • 第一个子网络： K = 1，（温度间隔为 150～145 ℃) D 1 =（0-2)×(150-145) = -10 （负赤字表示有剩余热量10kW） I 1 = 0 （无外界输入热量） O1= I 1 - D 1= 0 -(-10) = 10 O1为正值，说明子网络1(SN1 )有剩余热量供给子网络2(SN2 )

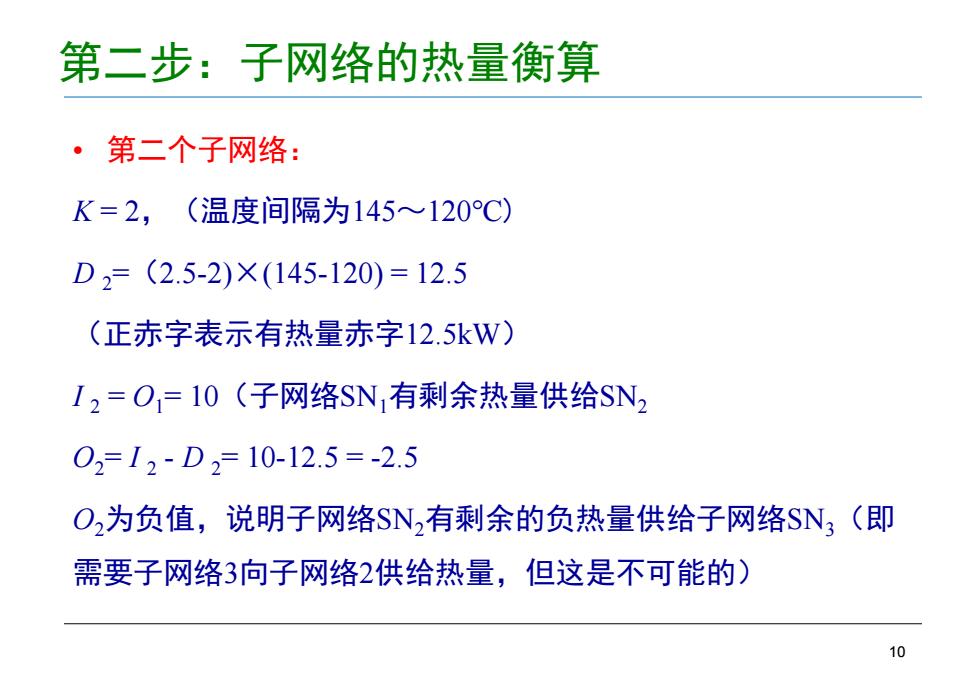

第二步：子网络的热量衡算 ·第二个子网络： K=2,（温度间隔为145~120C) D,=（2.5-2)×(145-120)=12.5 (正赤字表示有热量赤字12.5kW) I2=O=10(子网络SN有剩余热量供给SN2 02=12-D2=10-12.5=-2.5 O2为负值，说明子网络SN2有剩余的负热量供给子网络SN3(即 需要子网络3向子网络2供给热量，但这是不可能的) 10
10 第二步：子网络的热量衡算 • 第二个子网络： K = 2，（温度间隔为145～120℃) D 2 =（2.5-2)×(145-120) = 12.5 （正赤字表示有热量赤字12.5kW） I 2 = O1= 10（子网络SN1有剩余热量供给SN2 O2= I 2 - D 2= 10-12.5 = -2.5 O2为负值，说明子网络SN2有剩余的负热量供给子网络SN3（即 需要子网络3向子网络2供给热量，但这是不可能的）
