制 冷 原 理 与 技 术 1．朗肯循环 单级蒸气压缩制冷的典型循环 空调、制冷、食品冷藏温度范 围大量使用的循环 基本朗肯循环 有回热的朗肯循环
制 冷 原 理 与 技 术 1．朗肯循环 单级蒸气压缩制冷的典型循环 空调、制冷、食品冷藏温度范 围大量使用的循环 基本朗肯循环 有回热的朗肯循环
制 冷 原 理 与 技 术 图2-1 基本朗肯循环 循环T—S图：1—2 压缩过程 2—3 冷却冷凝过程 3—4 节流过程 4—1 蒸发吸热过程 朗肯循环图例 T S 1 2 4 3
制 冷 原 理 与 技 术 图2-1 基本朗肯循环 循环T—S图：1—2 压缩过程 2—3 冷却冷凝过程 3—4 节流过程 4—1 蒸发吸热过程 朗肯循环图例 T S 1 2 4 3

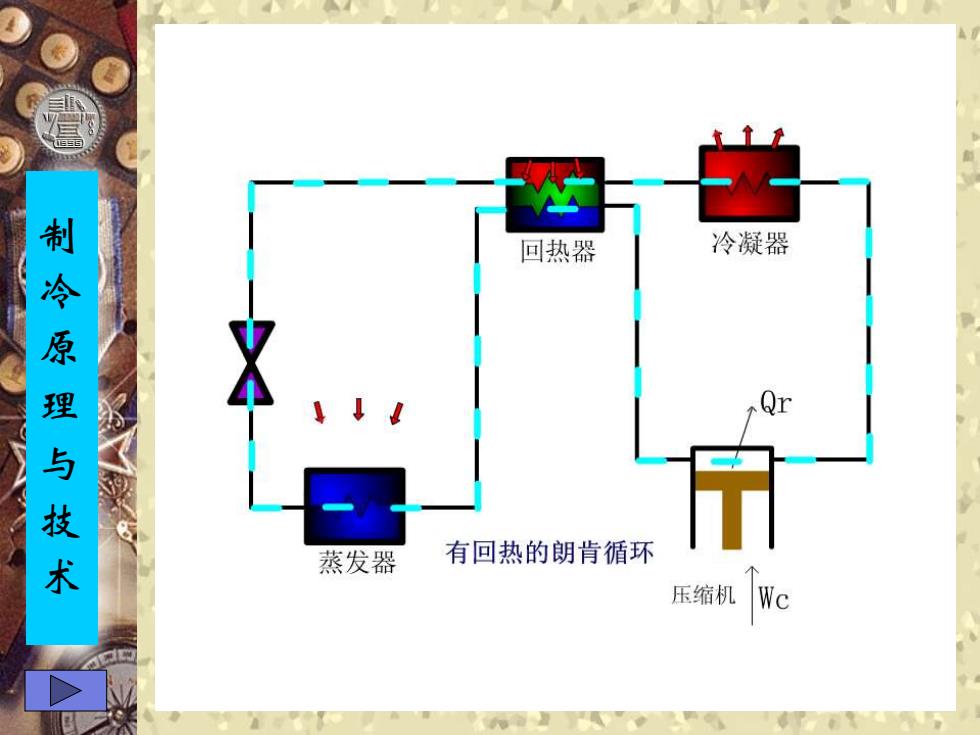

制 冷 原 理 与 技 术 图2-2 有回热的朗肯循环 T—S图： 1‘—2 压缩过程 2—3 冷凝过程 3—3’ 液体过冷过程 3＇—4 节流过程 4 —1 蒸发过程 1—1＇ 吸气过热过程 T S 1’ 2 4 3’ 3 1
制 冷 原 理 与 技 术 图2-2 有回热的朗肯循环 T—S图： 1‘—2 压缩过程 2—3 冷凝过程 3—3’ 液体过冷过程 3＇—4 节流过程 4 —1 蒸发过程 1—1＇ 吸气过热过程 T S 1’ 2 4 3’ 3 1
制冷原理与技术
制冷原理与技术
制 冷 原 理 与 技 术 2．劳伦茨循环 朗肯循环的主要特征 循环中的两个相变过程变成伴 随有降温的定压凝结和伴随有升温 的定压蒸发。 有两个定压定温的相变过程与纯 质制冷剂及共沸混合制冷剂的压力特 性相适应。 劳伦茨循环
制 冷 原 理 与 技 术 2．劳伦茨循环 朗肯循环的主要特征 循环中的两个相变过程变成伴 随有降温的定压凝结和伴随有升温 的定压蒸发。 有两个定压定温的相变过程与纯 质制冷剂及共沸混合制冷剂的压力特 性相适应。 劳伦茨循环
