§6」键联接（续) 3.楔键联接 0 键的工作面：键的上下两面。键的上表面和与它相配合的轮毂键 槽底面均具有1：100的斜度。工作时，靠键的楔紧作用来传递转 矩，同时还可以承受单向的轴向载荷，对轮毂起到单向的轴向固 定作用。楔键的侧面与键槽侧面间有很小的间隙，当转矩过载而 导致轴与轮毂发生相对转动时，键的侧面能像平键那样参加工作。 因此，楔键联接在传递有冲击和振动的较大转矩时，仍能保证联 接的可靠性。 。缺点：楔紧后，轴和轮毂的配合产生偏心和偏斜。因此主要用于 毂类零件的定心精度要求不高和低转速的场合。 ≥1：100 ≥≥1：100 ≥1：100 工作面 a)用圆头楔键 b)用平头楔键 c)用钩头楔键 图6-4.楔键联接
3．楔键联接 键的工作面：键的上下两面。键的上表面和与它相配合的轮毂键 槽底面均具有1：100的斜度。工作时，靠键的楔紧作用来传递转 矩，同时还可以承受单向的轴向载荷，对轮毂起到单向的轴向固 定作用。楔键的侧面与键槽侧面间有很小的间隙，当转矩过载而 导致轴与轮毂发生相对转动时，键的侧面能像平键那样参加工作。 因此，楔键联接在传递有冲击和振动的较大转矩时，仍能保证联 接的可靠性。 缺点：楔紧后，轴和轮毂的配合产生偏心和偏斜。因此主要用于 毂类零件的定心精度要求不高和低转速的场合。 §6—l 键 联 接（续）
§61键联接（续） 楔键分为普通楔键和钩头楔键两种，普通楔键有圆头、 平头和单圆头三种型式。装配时，圆头楔键要先放入轴 上键槽中，然后打紧轮毂（图6一4a)；平头、单圆头和 钩头楔键则在轮教装好后才将键放人键槽并打紧。钩头 楔键的钩头供拆卸用，安装在轴端时，应注意加装防护 罩。 ≥1：100 ≥1：100 ≥1：100 工作面 a)用圆头楔键 b)用平头楔键 c)用钩头楔键 图6-4.楔键联接 楔 钩头 键
楔键分为普通楔键和钩头楔键两种，普通楔键有圆头、 平头和单圆头三种型式。装配时，圆头楔键要先放入轴 上键槽中，然后打紧轮毂(图6—4a)；平头、单圆头和 钩头楔键则在轮毂装好后才将键放人键槽并打紧。钩头 楔键的钩头供拆卸用，安装在轴端时，应注意加装防护 罩。 §6—l 键 联 接（续）
§6一」键联接（续) 4.切向键联接 o切向键是由一对斜度为1：100的楔 键组成。切向键的工作面是由一对 120 楔键沿斜面拼合后相互平行的两个 1:100 窄面，被联接的轴和轮毂上都制有 相应的键槽。装配时，把一对楔键 分别从轮毂两端打入，拼合而成的 切向键就沿轴的切线方向楔紧在轴 与轮毂之间。工作时，靠工作面上 的挤压力和轴与轮毂间的摩擦力来 传递转矩。用一个切向键时，只能 传递单向转矩；当要传递双向转矩 时，必须用两个切向键，两者间的 夹角为120°一130°。由于切向键 图6-5切向键联接 的键槽对轴的削弱较大，因此常用 于直径大于100mm的轴上。例如用于 大型带轮，大型飞轮，矿山用大型绞 车的卷筒及齿轮等与轴的联接
4．切向键联接 切向键是由一对斜度为1：100的楔 键组成。切向键的工作面是由一对 楔键沿斜面拼合后相互平行的两个 窄面，被联接的轴和轮毂上都制有 相应的键槽。装配时，把一对楔键 分别从轮毂两端打入，拼合而成的 切向键就沿轴的切线方向楔紧在轴 与轮毂之间。工作时，靠工作面上 的挤压力和轴与轮毂间的摩擦力来 传递转矩。用一个切向键时，只能 传递单向转矩；当要传递双向转矩 时，必须用两个切向键，两者间的 夹角为120°—130°。由于切向键 的键槽对轴的削弱较大，因此常用 于直径大于100mm的轴上。例如用于 大型带轮，大型飞轮,矿山用大型绞 车的卷筒及齿轮等与轴的联接。 §6—l 键 联 接（续）

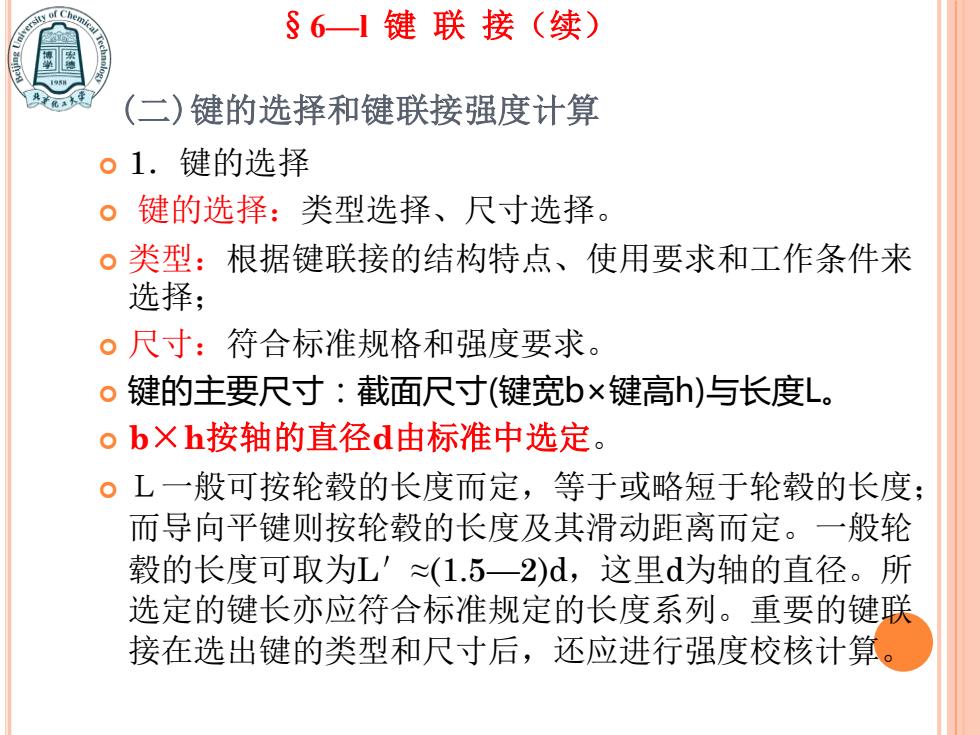

§6」键联接（续） (二)键的选择和键联接强度计算 。1.键的选择 。键的选择：类型选择、尺寸选择。 。类型：根据键联接的结构特点、使用要求和工作条件来 选择； 。尺寸：符合标准规格和强度要求。 。键的主要尺寸：截面尺寸（键宽b×键高h)与长度L. ob×h按轴的直径d由标准中选定。 。L一般可按轮毂的长度而定，等于或略短于轮毂的长度； 而导向平键则按轮毂的长度及其滑动距离而定。一般轮 毂的长度可取为L'≈(1.5一2)d,这里d为轴的直径。所 选定的键长亦应符合标准规定的长度系列。重要的键联 接在选出键的类型和尺寸后，还应进行强度校核计算
(二)键的选择和键联接强度计算 1．键的选择 键的选择：类型选择、尺寸选择。 类型：根据键联接的结构特点、使用要求和工作条件来 选择； 尺寸：符合标准规格和强度要求。 键的主要尺寸：截面尺寸(键宽b×键高h)与长度L。 b×h按轴的直径d由标准中选定。 Ｌ一般可按轮毂的长度而定，等于或略短于轮毂的长度； 而导向平键则按轮毂的长度及其滑动距离而定。一般轮 毂的长度可取为L＇≈(1.5—2)d，这里d为轴的直径。所 选定的键长亦应符合标准规定的长度系列。重要的键联 接在选出键的类型和尺寸后，还应进行强度校核计算。 §6—l 键 联 接（续）
§6一I键联接（续) 普通平键的主要尺寸 mm d 6~8 >810 >10~12 >12~17 >17~22 b×h 2X2 3×3 4×4 5×5 6×6 d >22~30 >30~38 >3844 >44~50 >5058 bXh 8×7 10×8 12×8 14×9 16×10 >58~65 >6575 >75~85 >85~95 >95~110 b Xh 18×11 20×12 22×14 25×14 28×16 键长L 6,8,10,12,14,16,18,20,22,25,28,32,36,40,45,50,56,63,70,80,90,100,110,125 140,180,200,220,250,…
普通平键的主要尺寸 §6—l 键 联 接（续）
