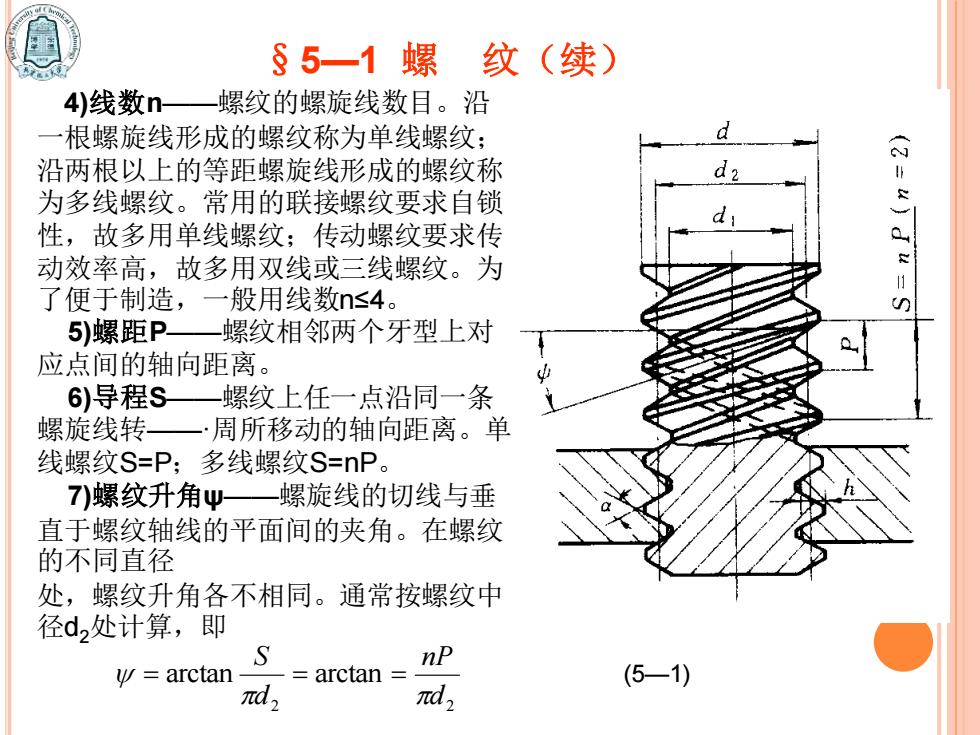

§5一1螺纹（续） 4)线数n—螺纹的螺旋线数日。沿 根螺旋线形成的螺纹称为单线螺纹； 沿两根以上的等距螺旋线形成的螺纹称 d2 为多线螺纹。常用的联接螺纹要求自锁 性，故多用单线螺纹；传动螺纹要求传 动效率高，故多用双线或三线螺纹。为 (Z=u)du=S 了便于制造，一般用线数n≤4。 5)螺距P—螺纹相邻两个牙型上对 应点间的轴向距离。 6)导程S—螺纹上任一点沿同一条 螺旋线转一·周所移动的轴向距离。单 线螺纹S=P;多线螺纹S=nP。 7)螺纹升角ψ—螺旋线的切线与垂 直于螺纹轴线的平面间的夹角。在螺纹 的不同直径 处，螺纹升角各不相同。通常按螺纹中 径d2处计算，即 S nP y=arctan arctan (5-1) πd2 πd2
4)线数n——螺纹的螺旋线数目。沿 一根螺旋线形成的螺纹称为单线螺纹； 沿两根以上的等距螺旋线形成的螺纹称 为多线螺纹。常用的联接螺纹要求自锁 性，故多用单线螺纹；传动螺纹要求传 动效率高，故多用双线或三线螺纹。为 了便于制造，一般用线数n≤4。 5)螺距P——螺纹相邻两个牙型上对 应点间的轴向距离。 6)导程S——螺纹上任一点沿同一条 螺旋线转——·周所移动的轴向距离。单 线螺纹S=P；多线螺纹S=nP。 7)螺纹升角ψ——螺旋线的切线与垂 直于螺纹轴线的平面间的夹角。在螺纹 的不同直径 处，螺纹升角各不相同。通常按螺纹中 径d2处计算，即 (5—1) 2 2 arctan arctan d nP d S = = = §5—1 螺 纹（续）
§5一1螺 纹（续） d 8)牙型角a—螺纹轴向 d2 截面内，螺纹牙型两侧边的夹 0 角。螺纹牙型的侧边与螺纹轴 线的垂直平面的夹角称为牙侧 角，对称牙型的牙侧角B=a/2。 9)接触高度h一内外螺 纹旋合后的接触面的径向高度。 各种管螺纹的主要几何 参数可查阅有关标准，其尺寸 代号都不是螺纹大径，而近似 等于管子的内径
8)牙型角α——螺纹轴向 截面内，螺纹牙型两侧边的夹 角。螺纹牙型的侧边与螺纹轴 线的垂直平面的夹角称为牙侧 角，对称牙型的牙侧角β=α/2。 9)接触高度h——内外螺 纹旋合后的接触面的径向高度。 各种管螺纹的主要几何 参数可查阅有关标准，其尺寸 代号都不是螺纹大径，而近似 等于管子的内径。 §5—1 螺 纹（续）
§5一1螺 纹（续） 15 b 图93螺纹的旋向和线数 a)右旋螺纹b)左旋螺纹c)单线n=1 d)双线n=2
§5—1 螺 纹（续）
§5-2 螺纹联接的类型和标准联接件 (一)螺纹联接的基本类型 。1.螺栓联接 do 这种联接的结构特点是被联接 件上的通孔和螺栓杆间留有间 隙，通孔的加工精度要求低， 结构简单，装拆方便，使用时 不受被联接件材料的限制，因 此应用极广
§5—2 螺纹联接的类型和标准联接件 (一)螺纹联接的基本类型 1．螺栓联接 这种联接的结构特点是被联接 件上的通孔和螺栓杆间留有间 隙，通孔的加工精度要求低， 结构简单，装拆方便，使用时 不受被联接件材料的限制，因 此应用极广
§5一2螺纹联接的类型和标准联接件（续） 。铰制孔用螺栓联接。 孔和螺栓杆多采用基 孔制过渡配合H7/ m6、H7/n6)。这种 联接能精确固定被联 接件的相对位置，并 能承受横向载荷，但 孔的加工精度要求较 高
铰制孔用螺栓联接。 孔和螺栓杆多采用基 孔制过渡配合(H7／ m6、H7／n6)。这种 联接能精确固定被联 接件的相对位置，并 能承受横向载荷，但 孔的加工精度要求较 高。 §5—2 螺纹联接的类型和标准联接件（续）
