按尺寸规格分为以下4类 1)大型冷弯型钢：产品的坯料展开尺寸为， 厚度2~5mm,宽度300~1200mm 2)中型冷弯型钢：产品的坯料展开尺寸为， 厚度2~5mm,宽度100~450mm ● 3)小型冷弯型钢产品的坯料展开尺寸为， 厚度0.5~3mm,宽度30~200mm 4)宽幅冷弯型钢：产品的坯料展开尺寸为， 厚度0.3~6mm,宽度700~1600mm 6
6 按尺寸规格分为以下4类 ⚫ 1）大型冷弯型钢：产品的坯料展开尺寸为， 厚度2~5mm，宽度300~1200mm ⚫ 2）中型冷弯型钢：产品的坯料展开尺寸为， 厚度2~5mm，宽度100~450mm ⚫ 3）小型冷弯型钢：产品的坯料展开尺寸为， 厚度0.5~3mm，宽度30~200mm ⚫ 4）宽幅冷弯型钢：产品的坯料展开尺寸为， 厚度0.3~6mm，宽度700~1600mm
生产方式 冷拔成型、压力机成型、 辊式连续成型（应用最广） 辊式连续成型优点：轧件长度不受限制，生产 率高，质量好，可生产前两种方法得不到的更 复杂断面产品。 7
7 生产方式 ⚫ 冷拔成型、压力机成型、 ⚫ 辊式连续成型（应用最广） ⚫ 辊式连续成型优点：轧件长度不受限制，生产 率高，质量好，可生产前两种方法得不到的更 复杂断面产品

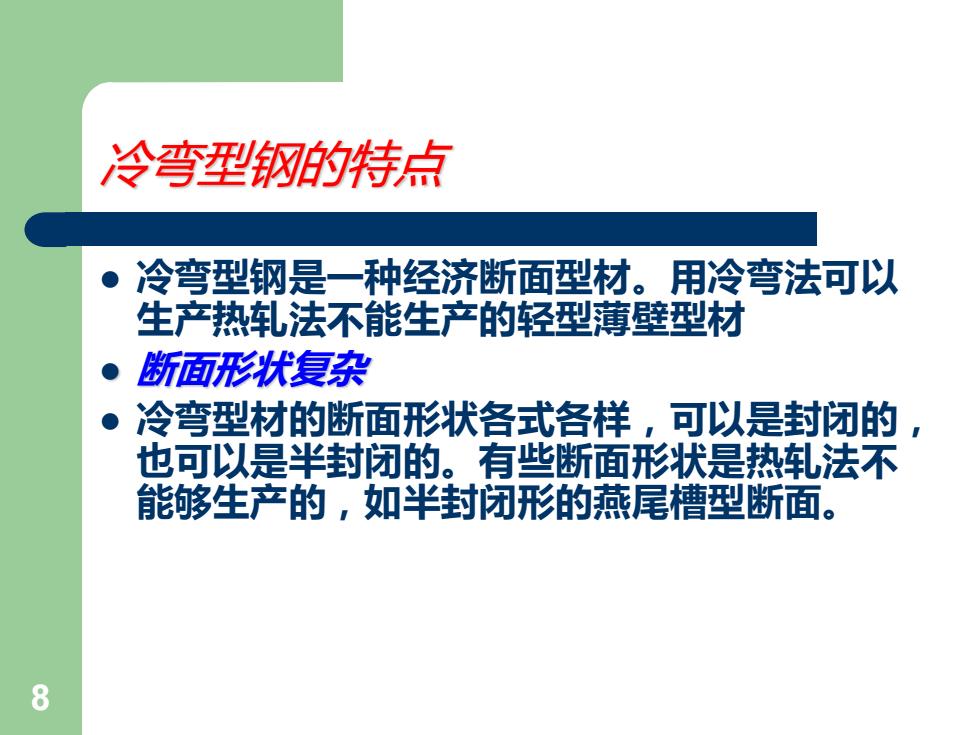

冷弯型钢的特点 冷弯型钢是一种经济断面型材。用冷弯法可以 生产热轧法不能生产的轻型薄壁型材 断面形状复杂 冷弯型材的断面形状各式各样，可以是封闭的 也可以是半封闭的。有些断面形状是热轧法不 能够生产的，如半封闭形的燕尾槽型断面。 8
8 冷弯型钢的特点 ⚫ 冷弯型钢是一种经济断面型材。用冷弯法可以 生产热轧法不能生产的轻型薄壁型材 ⚫ 断面形状复杂 ⚫ 冷弯型材的断面形状各式各样，可以是封闭的， 也可以是半封闭的。有些断面形状是热轧法不 能够生产的，如半封闭形的燕尾槽型断面

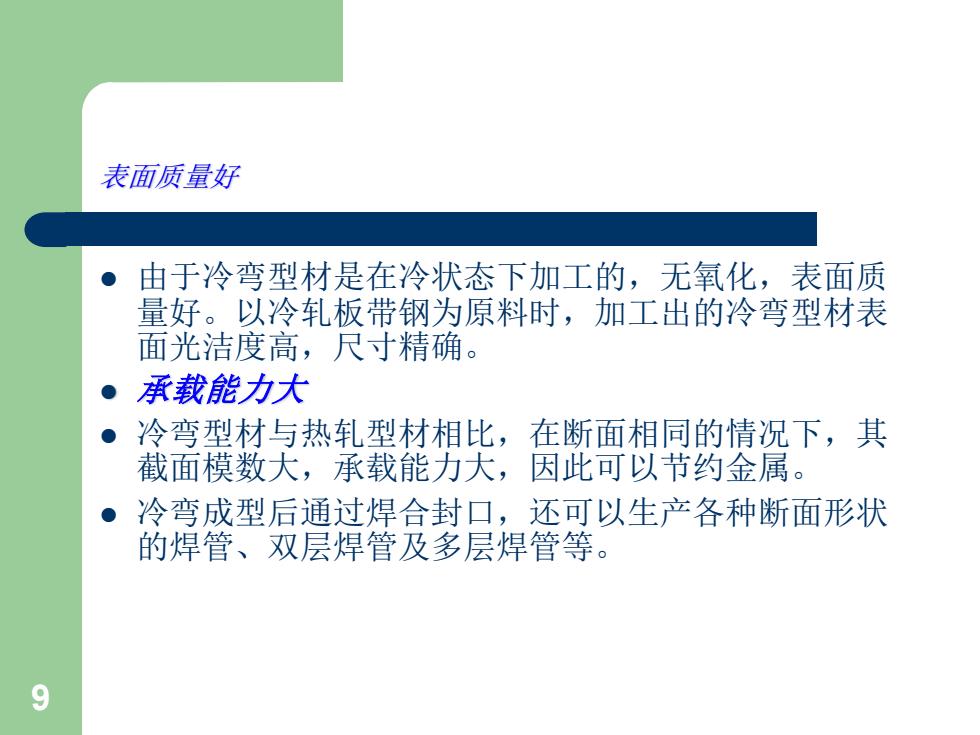

表面质量好 由于冷弯型材是在冷状态下加工的，无氧化，表面质 量好。以冷轧板带钢为原料时，加工出的冷弯型材表 面光洁度高，尺寸精确。 承载能力大 冷弯型材与热轧型材相比，在断面相同的情况下，其 截面模数大，承载能力大，因此可以节约金属 ● 冷弯成型后通过焊合封口，还可以生产各种断面形状 的焊管、双层焊管及多层焊管等。 9
9 表面质量好 ⚫ 由于冷弯型材是在冷状态下加工的，无氧化，表面质 量好。以冷轧板带钢为原料时，加工出的冷弯型材表 面光洁度高，尺寸精确。 ⚫ 承载能力大 ⚫ 冷弯型材与热轧型材相比，在断面相同的情况下，其 截面模数大，承载能力大，因此可以节约金属。 ⚫ 冷弯成型后通过焊合封口，还可以生产各种断面形状 的焊管、双层焊管及多层焊管等
冷弯型钢的生产工艺过程 冷弯型钢的成型方法有混式成型和冲压成型。广泛采 用的是辊式成型方法 。 ● 冷弯型钢的辊式成型工艺可分为单件城型工艺和连续 成型工艺。 单件成型工艺 单件成型的特点是进入成型机的坯料是切成定尺长度 的板材，成型后的冷弯型钢不必经剪切即可收集打捆。 单件成型速度较高，但成型工具较复杂，成品型钢的 几何形状和尺寸精度较差。但成型机组设备较简单， 投资较少。 10
10 冷弯型钢的生产工艺过程 ⚫ 冷弯型钢的成型方法有辊式成型和冲压成型。广泛采 用的是辊式成型方法。 ⚫ 冷弯型钢的辊式成型工艺可分为单件成型工艺和连续 成型工艺。 ⚫ 单件成型工艺 ⚫ 单件成型的特点是进入成型机的坯料是切成定尺长度 的板材，成型后的冷弯型钢不必经剪切即可收集打捆。 单件成型速度较高，但成型工具较复杂，成品型钢的 几何形状和尺寸精度较差。但成型机组设备较简单， 投资较少
