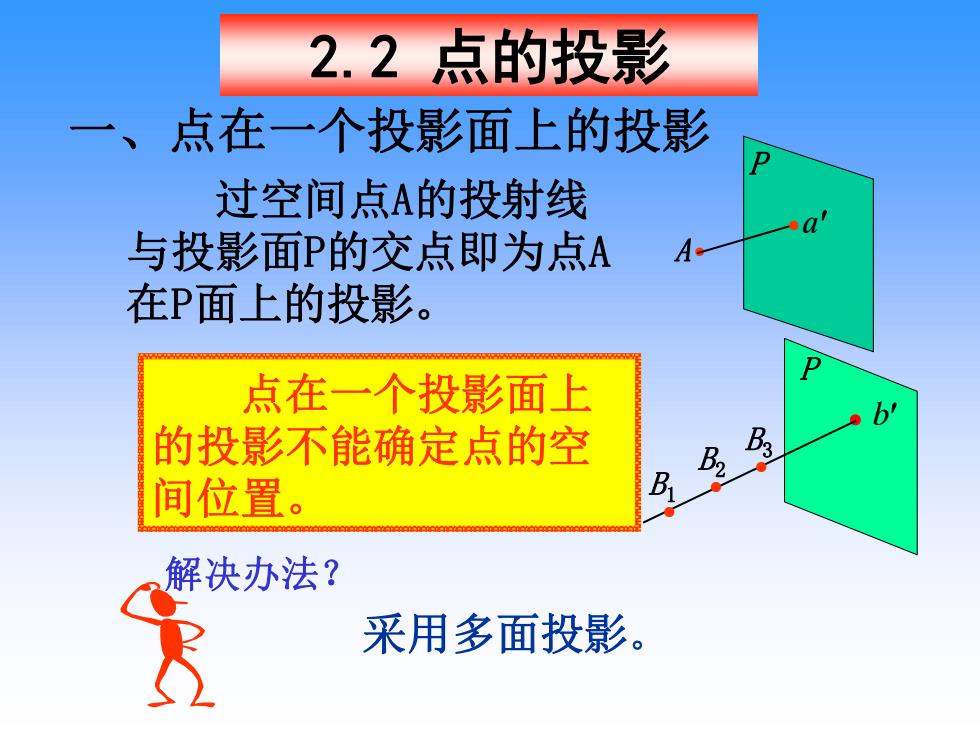

2.2点的投影 一、点在一个投影面上的投影 过空间点A的投射线 a 与投影面P的交点即为点A 在P面上的投影。 点在一个投影面上 的投影不能确定点的空 间位置。 B 解决办法？ 采用多面投影
P ● b A ● P 采用多面投影。 过空间点A的投射线 与投影面P的交点即为点A 在P面上的投影。 B3 B2 ● B ● 1 ● 点在一个投影面上 的投影不能确定点的空 间位置。 一、点在一个投影面上的投影 ● a 2.2 点的投影 解决办法？

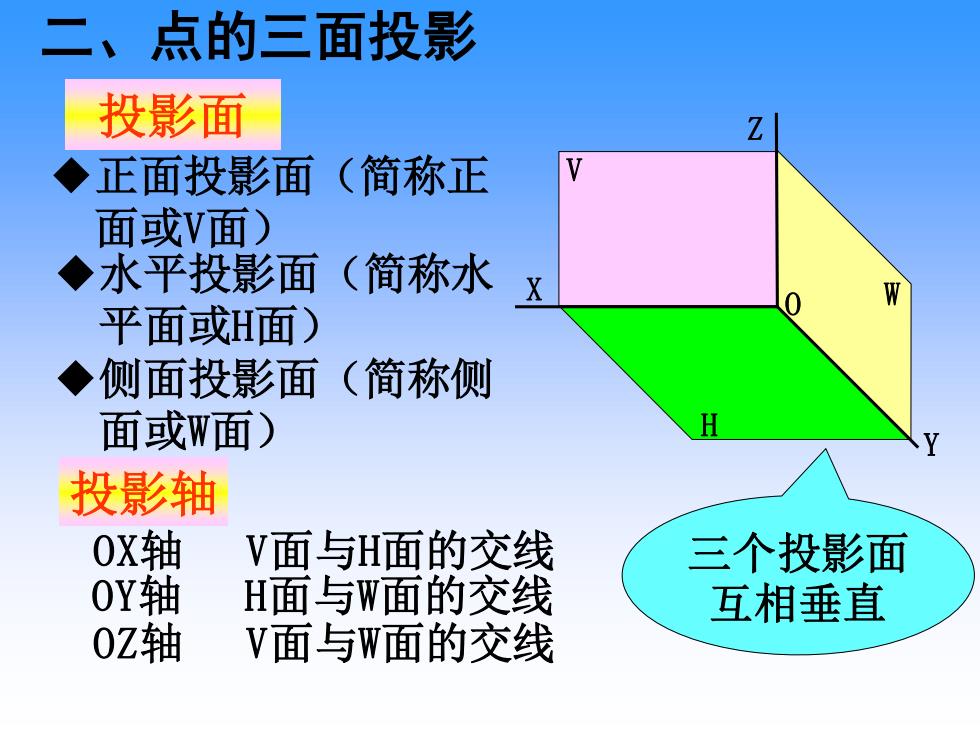

二、点的三面投影 投影面 Z ◆ 正面投影面 (简称正 面或V面) ◆ 水平投影面 (简称水 W 平面或H面) ◆ 侧面投影面 (简称侧 面或W面) 投影轴 0X轴 V面与H面的交线 三个投影面 0Y轴 H面与W面的交线 互相垂直 0Z轴 V面与W面的交线
H W V 二、点的三面投影 投影面 ◆正面投影面（简称正 面或V面） ◆水平投影面（简称水 平面或H面） ◆侧面投影面（简称侧 面或W面） 投影轴 O X Z OX轴 V面与H面的交线 OZ轴 V面与W面的交线 OY轴 H面与W面的交线 三个投影面 互相垂直 Y
空间点A在三个投影面上的投影 Z a'一点A的正面投影 a- 点A的水平投影 W a”一点A的侧面投影 注意： 空间点用大写字母 表示，点的投影用 小写字母表示
W H V O X Z Y 空间点A在三个投影面上的投影 a 点A的正面投影 a 点A的水平投影 a 点A的侧面投影 注意： 空间点用大写字母 表示，点的投影用 小写字母表示。 ● a a● a● A ●
投影面展开 不动 Z 7 向右翻 W az a az 0 P X ax 0 W ay 2 向下翻
● ● ● ● X Y Z O V H W A a a a ax az ay 向右翻 向下翻 不动 投影面展开 V W H a a ● x ● ● z a Z a a y a y a X Y O Y
