第二章 平面力系 3
3 第二章 平面力系
本章重点 1★★★★平面任意力系物体系统平衡问题★★★ 2★★平面桁架的内力分析★★ 3★★★平面汇交力系平衡解析条件的应用★★ 4★★★平面问题中力对点的矩的计算★ 5★★★平面力偶系的合成以及平衡条件的应用★★ )>
4 本章重点 ❖3 ★ ★ ★ 平面汇交力系平衡解析条件的应用★ ★ 4 ★ ★ ★ 平面问题中力对点的矩的计算★ ❖5 ★ ★ ★平面力偶系的合成以及平衡条件的应用★ ★ 1 ★ ★ ★ ★平面任意力系物体系统平衡问题★★★ 2 ★ ★平面桁架的内力分析 ★ ★
本次课的内容 1平面汇交力系的合成平衡 2平面问题中力对点的矩 3平面力偶的有关概念 本次课的重点 1平面汇交力系平衡的解析条件的应用 2平面问题中力对点的矩的计算 本次课的难点 平面汇交力系平衡的几何条件的应用
5 本次课的内容 1 平面汇交力系的合成 平衡 2 平面问题中力对点的矩 本次课的重点 1 平面汇交力系平衡的解析条件的应用 2 平面问题中力对点的矩的计算 本次课的难点 平面汇交力系平衡的几何条件的应用 3 平面力偶的有关概念
2.1平面汇交力系 一 合成的几何法 预备知识：力的三角形法则 合力为原两力的矢量和 矢量表达式： FR=F1十F2 R 力的三角形规（法）则
6 A 矢量表达式： 合力为原两力的矢量和 力的三角形规(法)则 F F F R 1 2 = + F1 F2 F2 FR 2.1平面汇交力系 预备知识：力的三角形法则 一 合成的几何法

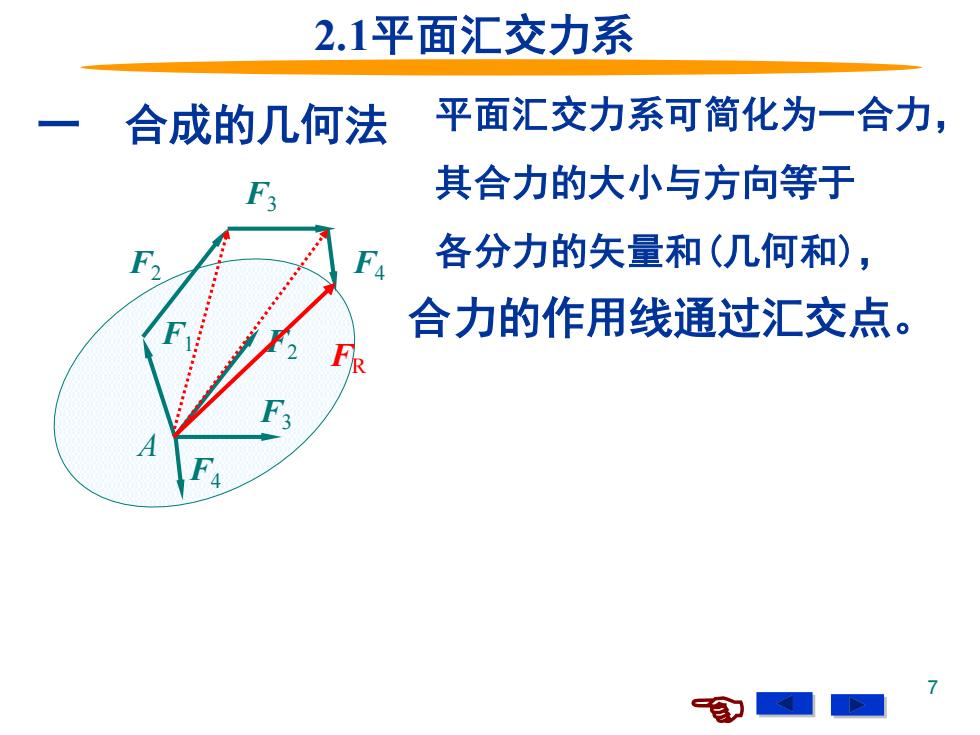

2.1平面汇交力系 合成的几何法 平面汇交力系可简化为一合力， F3 其合力的大小与方向等于 各分力的矢量和（几何和）， 合力的作用线通过汇交点
7 2.1平面汇交力系 A F3 F2 F1 F4 F3 F4 平面汇交力系可简化为一合力， 其合力的大小与方向等于 各分力的矢量和(几何和)， 合力的作用线通过汇交点。 F2 FR 一 合成的几何法
