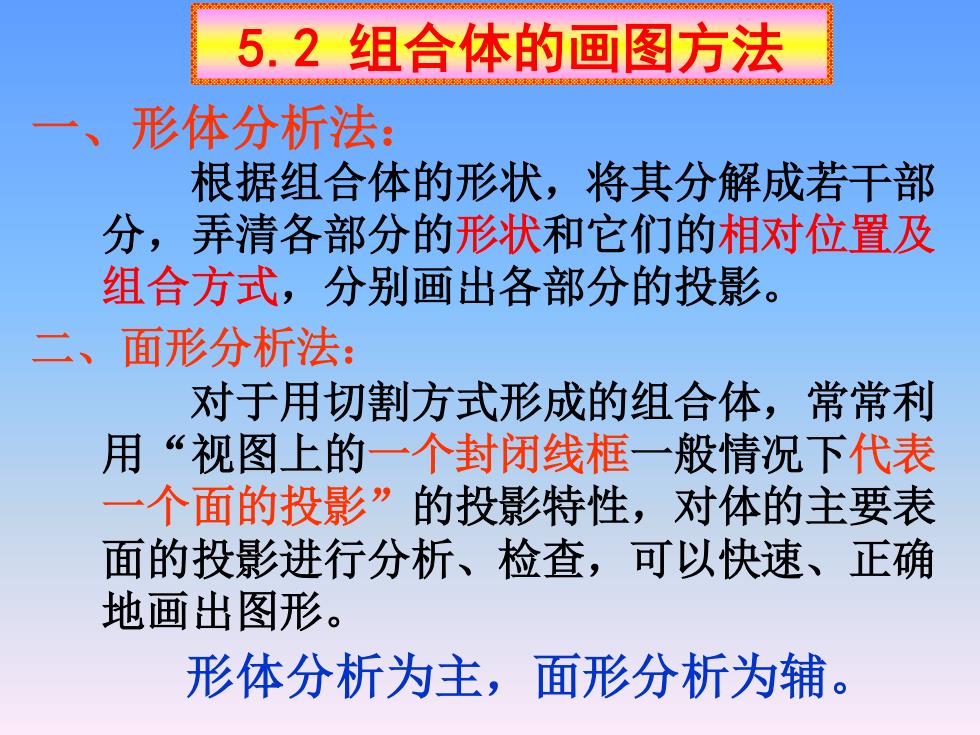

5.2组合体的画图方法 形体分析法： 根据组合体的形状，将其分解成若干部 分，弄清各部分的形状和它们的相对位置及 组合方式，分别画出各部分的投影。 二、面形分析法： 对于用切割方式形成的组合体，常常利 用“视图上的一个封闭线框一般情况下代表 一个面的投影”的投影特性，对体的主要表 面的投影进行分析、检查，可以快速、正确 地画出图形。 形体分析为主，面形分析为辅
5.2 组合体的画图方法 根据组合体的形状，将其分解成若干部 分，弄清各部分的形状和它们的相对位置及 组合方式，分别画出各部分的投影。 对于用切割方式形成的组合体，常常利 用“视图上的一个封闭线框一般情况下代表 一个面的投影”的投影特性，对体的主要表 面的投影进行分析、检查，可以快速、正确 地画出图形。 二、面形分析法： 一、形体分析法： 形体分析为主，面形分析为辅

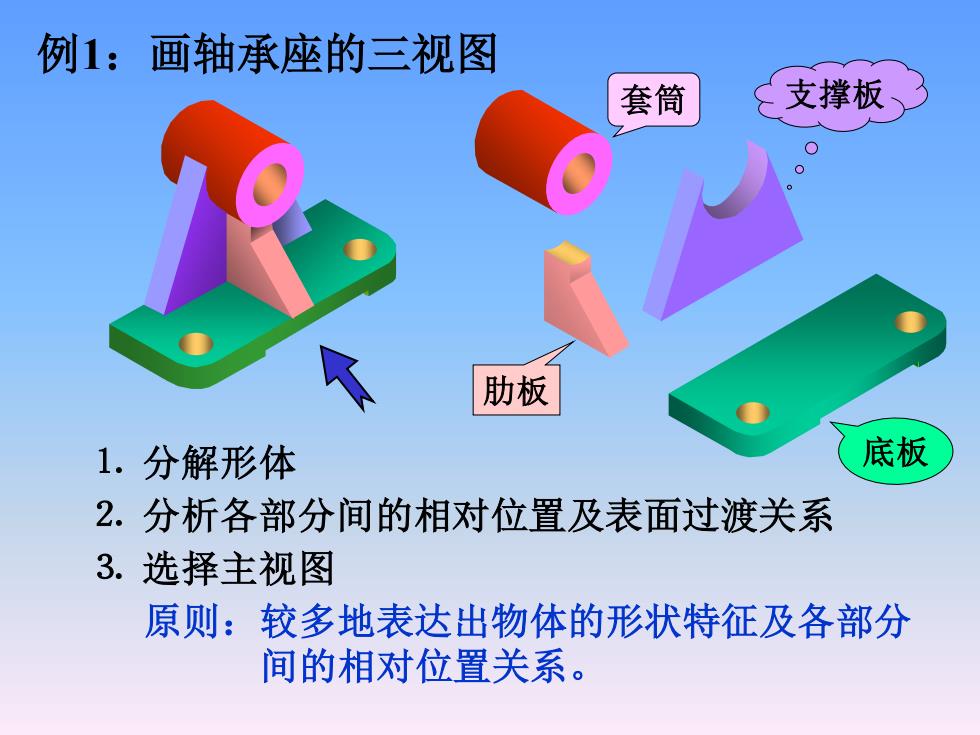

例1：画轴承座的三视图 套筒 支撑板 肋板 1.分解形体 底板 2.分析各部分间的相对位置及表面过渡关系 3.选择主视图 原则：较多地表达出物体的形状特征及各部分 间的相对位置关系
例1：画轴承座的三视图 ⒈ 分解形体 套筒 底板 支撑板 肋板 ⒉ 分析各部分间的相对位置及表面过渡关系 ⒊ 选择主视图 原则：较多地表达出物体的形状特征及各部分 间的相对位置关系
4. 画底稿 (1)布置视图： 画对称中心线、轴线及定位基准线 (2)还个画各形体的三视图： 从反映形体特征 的视图开始画， 三个视图对照画。 先整体，后局部。 先定位置，后定形 状。 ① 画底板 ② 画套筒 ③ 画支撑板 ④ 画肋板 5.检查、加深
⒋ 画底稿 ⑴ 布置视图： ⑵ 逐个画各形体的三视图： 画对称中心线、轴线及定位基准线 ● ● ● ● ⒌ 检查、加深 ● ● 从反映形体特征 的视图开始画， 三个视图对照画。 先整体，后局部。 先定位置，后定形 状。 ① 画底板 ② 画套筒 ③ 画支撑板 ④ 画肋板 ●
4.画底稿 (①)布置视图：画对称中心线、轴线及定位基准线 (2)逐个画各形体的三视图： 从反映形体特征 的视图开始画， 三个视图对照画。 先整体，后局部。 先定位置，后定形 状。 ① 画底板 ② 画套筒 ③ 画支撑板 ④ 画肋板 5.检查、加深
⒋ 画底稿 ⑴ 布置视图： ⑵ 逐个画各形体的三视图： 画对称中心线、轴线及定位基准线 ⒌ 检查、加深 ① 画底板 ② 画套筒 ③ 画支撑板 ④ 画肋板 从反映形体特征 的视图开始画， 三个视图对照画。 先整体，后局部。 先定位置，后定形 状
例2：求作导向块的三视图 1.形体分析 作图时注意分 析P面的投影
例2：求作导向块的三视图 ⒈ 形体分析 p 作图时注意分 析P面的投影
