”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 少本X工大到 7.3.1移出断面 ∩A-A 移出断面画法（特殊情况）：2.当剖切平面通过非圆孔，会 :导致出现完全分离的两个断面时，这些结构应按剖视绘制
7.3.1 移出断面 移出断面画法（特殊情况）：2.当剖切平面通过非圆孔，会 导致出现完全分离的两个断面时，这些结构应按剖视绘制

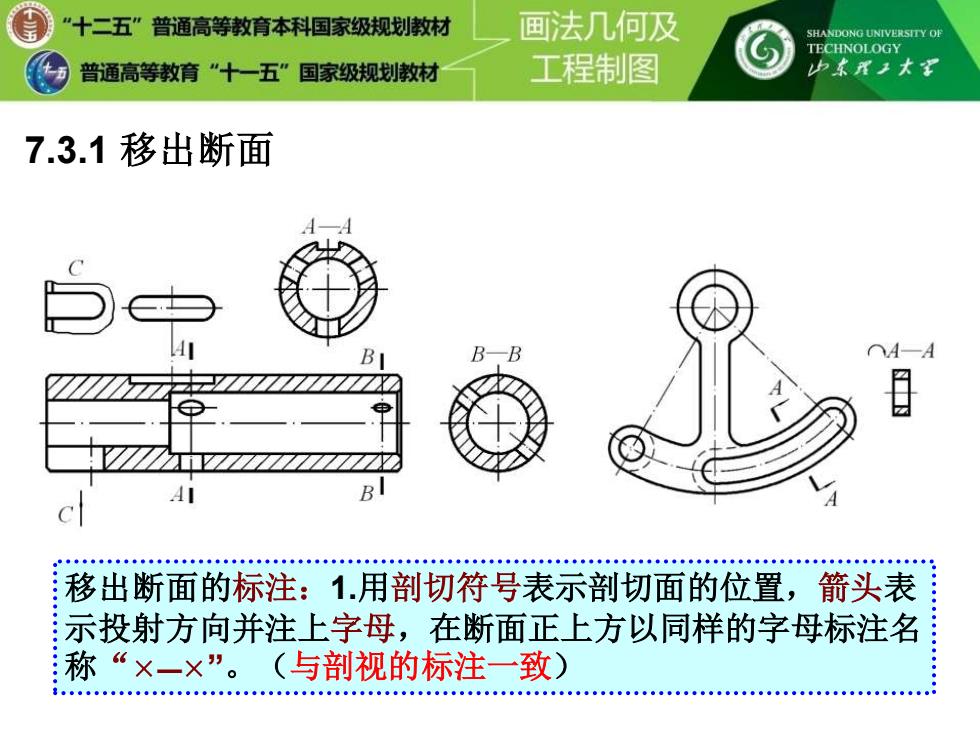

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 山本用王大军 7.3.1移出断面 B OAA B 移出断面的标注：1.用剖切符号表示剖切面的位置，箭头表 示投射方向并注上字母，在断面正上方以同样的字母标注名 称“×一×”。 (与剖视的标注一致)
7.3.1 移出断面 移出断面的标注：1.用剖切符号表示剖切面的位置，箭头表 示投射方向并注上字母，在断面正上方以同样的字母标注名 称“×—×”。（与剖视的标注一致）

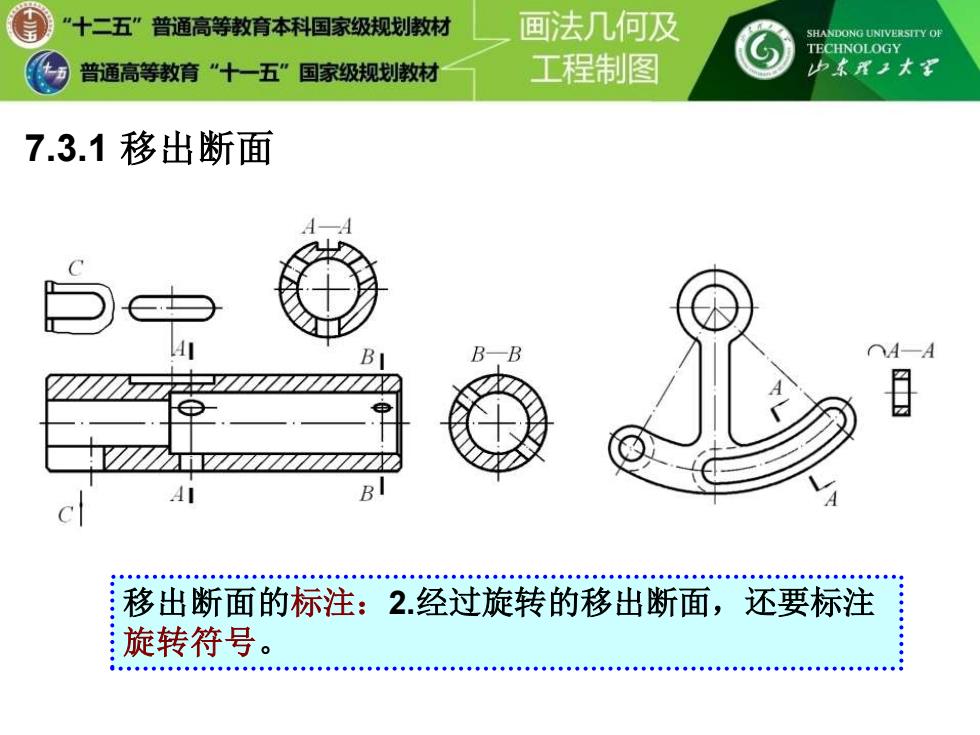

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 山本用工大军 7.3.1移出断面 B 日 B 移出断面的标注：2.经过旋转的移出断面，还要标注 旋转符号
7.3.1 移出断面 移出断面的标注：2.经过旋转的移出断面，还要标注 旋转符号
十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少本开王大家 7.3.1移出断面 移出断面的标注：3配置在剖切符号或剖切线延长线上的不 对称移出断面，由于剖切位置很明确，可省略字母
7.3.1 移出断面 移出断面的标注：3.配置在剖切符号或剖切线延长线上的不 对称移出断面，由于剖切位置很明确，可省略字母

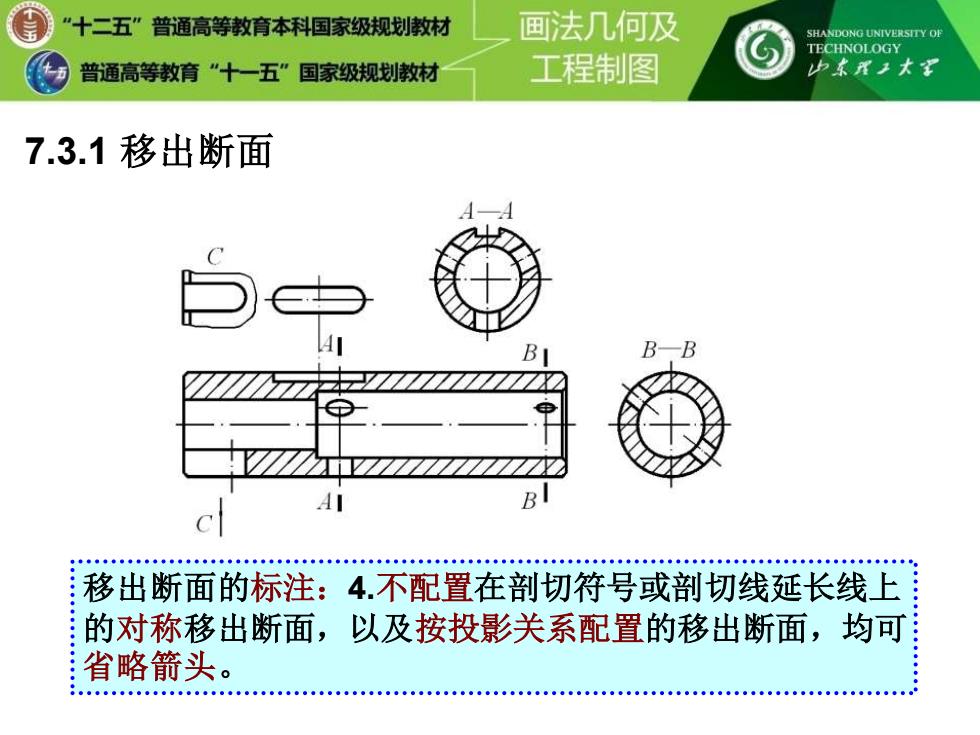

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 少本X工大到 7.3.1移出断面 B B B 移出断面的标注：4不配置在剖切符号或剖切线延长线上 的对称移出断面，以及按投影关系配置的移出断面，均可 : 省略箭头
7.3.1 移出断面 移出断面的标注：4.不配置在剖切符号或剖切线延长线上 的对称移出断面，以及按投影关系配置的移出断面，均可 省略箭头
