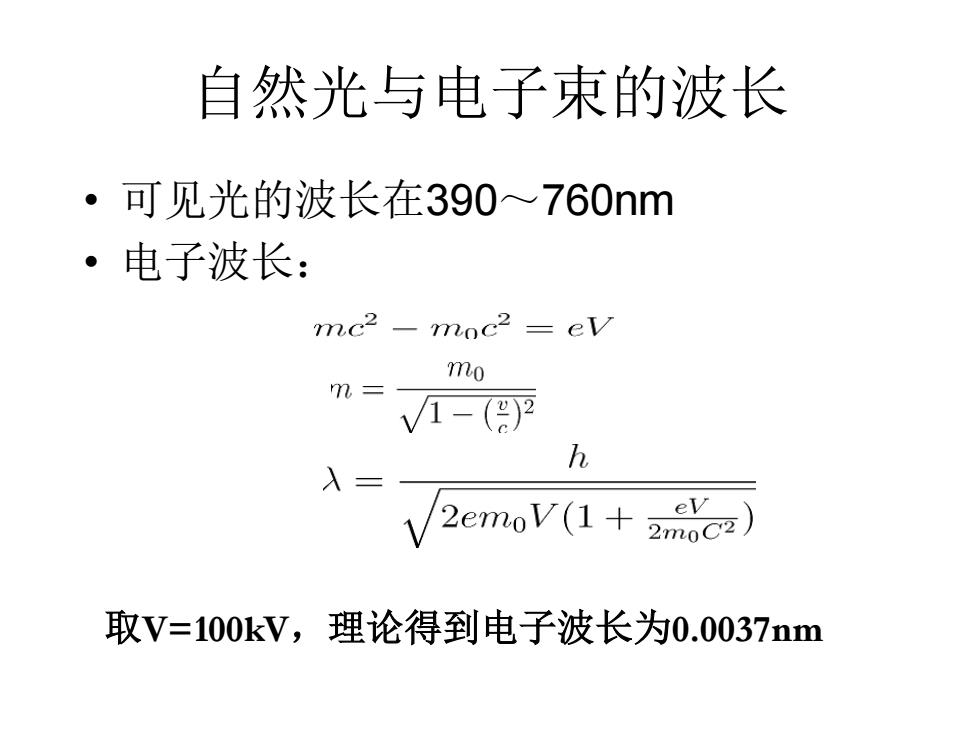

自然光与电子束的波长 ·可见光的波长在390~760nm 。电子波长： mc2-moc2 ev mo m= V1-(2 h 入三 1 2emoV(1+zmcz) 取V=100kV,理论得到电子波长为0.0037nm
自然光与电子束的波长 • 可见光的波长在390～760nm • 电子波长： 取V=100kV，理论得到电子波长为0.0037nm
对于d= 0.612 .NA=nsin a NA 采用物镜的孔径角接近90度 考虑采用可见光波长极限390nm的光束照明显微 镜系统，可得d约为200nm 对于TEM在100kV加速电压下，波长0.0037nm,d 为0.002nm,目前电子显微镜达不到其理论极 限分辨率，最小分辨率达到0.05nm
, sin 0.61 NA n NA 对于d = = 采用物镜的孔径角接近90度 考虑采用可见光波长极限390nm的光束照明显微 镜系统，可得d约为200nm 对于TEM在100kV加速电压下，波长0.0037nm，d 约为0.002nm，目前电子显微镜达不到其理论极 限分辨率，最小分辨率达到0.05 nm
有效放大倍数 ·光学显微镜必须提供足够的放大倍数，把它能 分辨的最小距离放大到人眼能分辨的程度。相 应的放大倍数叫做有效放大倍数，它可由下式 来确定： M=,M为显微镜放大倍数 0 。-人眼分辨本领 -显微镜分辨本领
有效放大倍数 • 光学显微镜必须提供足够的放大倍数，把它能 分辨的最小距离放大到人眼能分辨的程度。相 应的放大倍数叫做有效放大倍数，它可由下式 来确定： 显微镜分辨本领 人眼分辨本领 为显微镜放大倍数 − − = 0 0 , r r M r r M e e
有效放大倍数 光学显微镜的有效放大倍数 人眼的分辨率0.2mm) 光学显微镜分辨率200nm) 透射电镜的有效放大倍数 人眼的分辨率0.2mm) 透射电子显微镜分辨率(0.1nm) 由上面公式可以直接得出，光学显微镜的有效放 大倍数远小于透射电镜
有效放大倍数 光学显微镜分辨率（ ） 人眼的分辨率（ ） 200nm 0.2mm = 透射电镜的有效放大倍数 透射电子显微镜分辨率（ ） 人眼的分辨率（ ） 0.1nm 0.2mm = 光学显微镜的有效放大倍数 由上面公式可以直接得出，光学显微镜的有效放 大倍数远小于透射电镜
为什么采用电子束做为光源？ 结论： ·由显微镜的分辨率与光源的波长决定了透 射电子显微镜的放大倍率远大于普通光学 显微镜；一般来说，光学显微镜的最大放 大倍率在2000倍左右，而透射电子显微镜 的放大倍率可达百万倍。 电磁透镜的分辨本领比光学玻璃透镜提高 一千倍左右，可以达到2A的水平，使观察 物质纳米级微观结构成为可能
为什么采用电子束做为光源? 结论： • 由显微镜的分辨率与光源的波长决定了透 射电子显微镜的放大倍率远大于普通光学 显微镜；一般来说，光学显微镜的最大放 大倍率在2000倍左右，而透射电子显微镜 的放大倍率可达百万倍。 • 电磁透镜的分辨本领比光学玻璃透镜提高 一千倍左右，可以达到2Å的水平，使观察 物质纳米级微观结构成为可能
