第六章管道设计 6.1管道设计的基本要求与一般程序 (1)一般要求 c.管道连接与弯管 管道除与阀门、仪表、设备等需要用法 兰或螺栓连接的以外，应尽可能采用焊接连 接。 对接焊口的中心与弯管起弯点的距离不 小于管子外径，且不小于100mm
第六章 管道设计 6．1 管道设计的基本要求与一般程序 (1)一般要求 c.管道连接与弯管 管道除与阀门、仪表、设备等需要用法 兰或螺栓连接的以外，应尽可能采用焊接连 接。 对接焊口的中心与弯管起弯点的距离不 小于管子外径，且不小于100mm

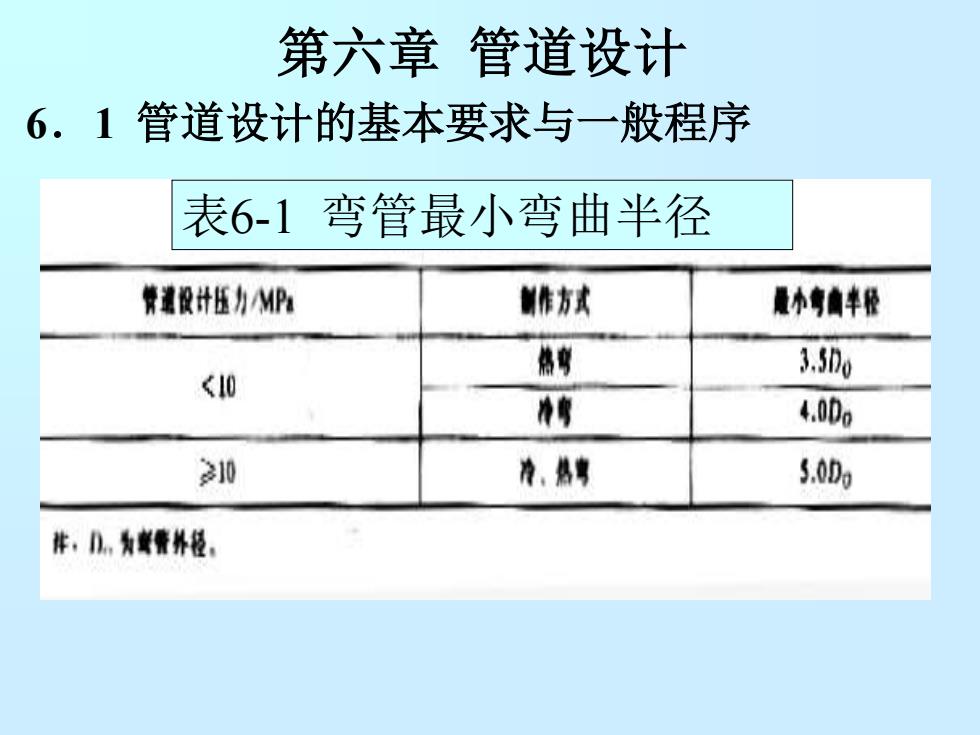

第六章管道设计 6.1管道设计的基本要求与一般程序 表6-1弯管最小弯曲半径 赞道设计压力MP 制作方式 小与镇华径 格鸟 3.3o <10 有 4.0Do 20 冷，然身 3.00 体，D为管外径
第六章 管道设计 6．1 管道设计的基本要求与一般程序 表6-1 弯管最小弯曲半径
第六章管道设计 6.1管道设计的基本要求与一般程序 (1)一般要求 d.管道与建筑物 管道穿过建筑物的楼板、房顶或墙面时， 应加套管，套管内的空隙应密封。 布置腐蚀性介质或有毒介质的管道时， 应避免由于法兰、楼板和填料密封等泄漏而 造成对人身和设备的危害
第六章 管道设计 6．1 管道设计的基本要求与一般程序 (1)一般要求 d．管道与建筑物 管道穿过建筑物的楼板、房顶或墙面时， 应加套管，套管内的空隙应密封。 布置腐蚀性介质或有毒介质的管道时， 应避免由于法兰、楼板和填料密封等泄漏而 造成对人身和设备的危害

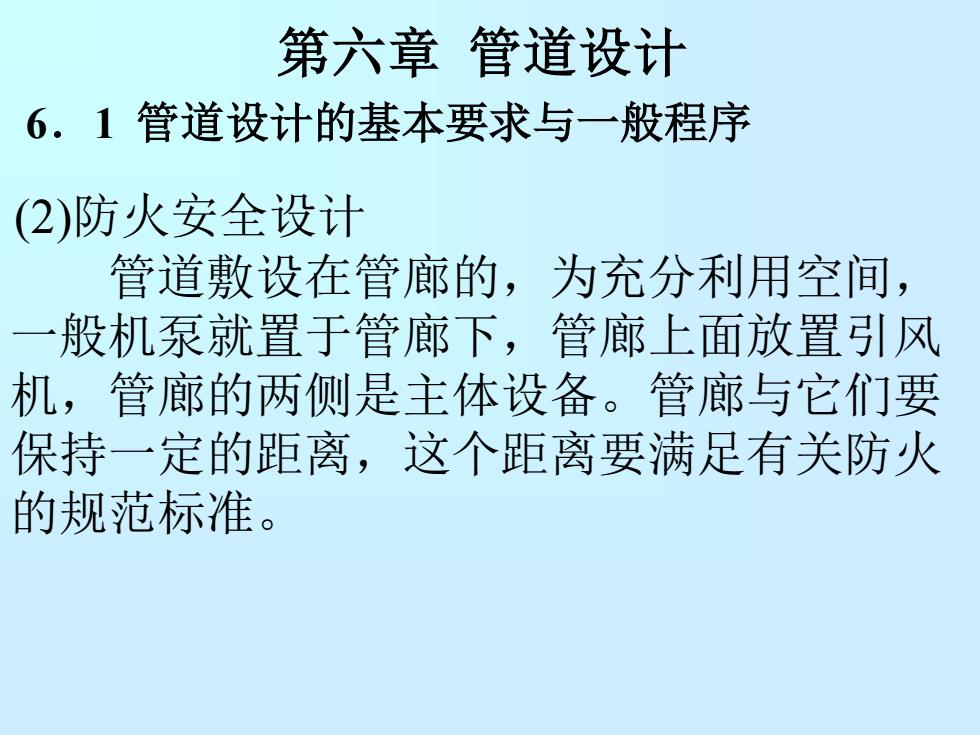

第六章管道设计 6.1管道设计的基本要求与一般程序 (2)防火安全设计 管道敷设在管廊的，为充分利用空间， 一般机泵就置于管廊下，管廊上面放置引风 机，管廊的两侧是主体设备。管廊与它们要 保持一定的距离，这个距离要满足有关防火 的规范标准
第六章 管道设计 6．1 管道设计的基本要求与一般程序 (2)防火安全设计 管道敷设在管廊的，为充分利用空间， 一般机泵就置于管廊下，管廊上面放置引风 机，管廊的两侧是主体设备。管廊与它们要 保持一定的距离，这个距离要满足有关防火 的规范标准
第六章管道设计 6.1管道设计的基本要求与一般程序 (2)防火安全设计 耐火保护也有具体要求，对可能发生火 灾危险的设备和在可能发生火灾危险地区的 工艺设备、管道及其支承结构框架、管架、 支耳、托架、支腿、鞍座等都需考虑耐火保 护
第六章 管道设计 6．1 管道设计的基本要求与一般程序 (2)防火安全设计 耐火保护也有具体要求，对可能发生火 灾危险的设备和在可能发生火灾危险地区的 工艺设备、管道及其支承结构框架、管架、 支耳、托架、支腿、鞍座等都需考虑耐火保 护
